Легкий конвейерный шкив зубчатого ремня iHF T5/T10
: Главная > Центр продуктов > ИХФ > Шкив ГРМ > Шкив ремня ГРМ iHF с высокоточным позиционированием 2GT 3GT 5GT 8YU
Шкив ремня ГРМ iHF с высокоточным позиционированием 2GT 3GT 5GT 8YU
Зубчатые шкивы с изогнутыми зубьями серии iHF GT
:
Высокоточное позиционирование
Привод с нулевым люфтом: зубья плотно сцепляются с ремнем, устраняя люфт при прямом и обратном вращении, что повышает точность позиционирования.
Точность позиционирования на микронном уровне: высокая точность обработки шага обеспечивает стабильное передаточное отношение даже при длительной эксплуатации.
Подходит для применений, требующих высокой повторяемости, таких как станки с ЧПУ и прецизионное измерительное оборудование.
Стабильный синхронный привод
Конструкция зубьев обеспечивает плавное зацепление ремня и шкива, постоянное передаточное отношение и нулевые колебания скорости.
Это предотвращает ошибки позиционирования, вызванные проскальзыванием, что делает его пригодным для высокочастотных пусков и торможений.
Обеспечивает стабильную передачу даже на высоких скоростях, снижая вибрацию и шум.
Высокоточный производственный процесс
Благодаря прецизионной обработке на станках с ЧПУ точность шага зубьев, концентричность и круговое биение соответствуют международным стандартам.
Динамическая балансировка обеспечивает отсутствие эксцентриковой вибрации даже на высоких скоростях.
Каждый шкив проходит строгий контроль размеров и качества поверхности для обеспечения единообразной сборки.
Обеспечивают высокоточное позиционирование приводов благодаря минимальному люфту в зацеплении, разработанному специально для систем точного позиционирования. Они работают бесшумно и доступны со стандартным шагом 2 мм, 3 мм, 5 мм и 8 мм.

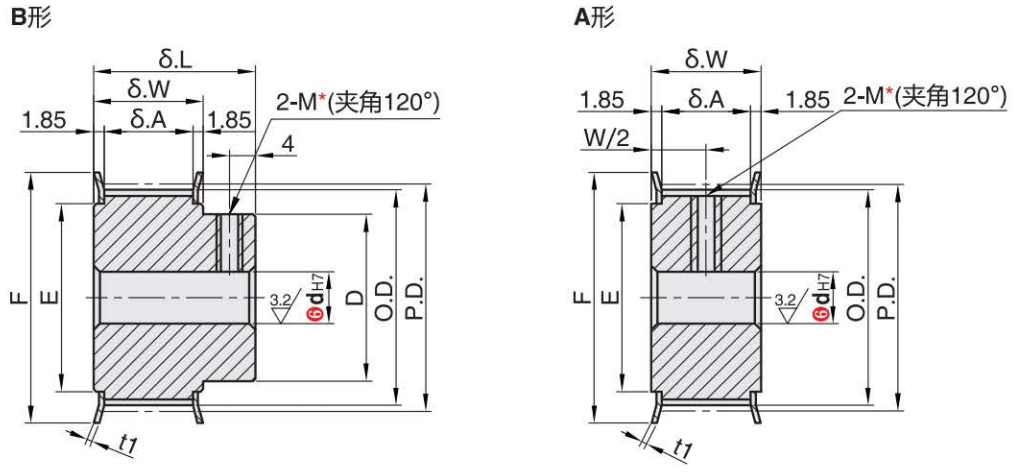

Шкив ГРМ 2GT
| Тип | Материал | Обработка поверхности | |||
| Ширина ремня: 4 мм | Ширина ремня: 6 мм | Ширина ремня: 9 мм | Шкив | Фланец | |
| A：5.0 W：8.3 L：16.0 | A:7.0 Ш: 10.3 Д: 18.0 | A:10.0 Ш: 13.3 Д: 21.0 | |||
| AW**2GT040 | AW**2GT060 | AW**2GT090 | 6061 | 6061 | Натуральное анодирование |
Шкив ГРМ 3GT
| Тип | Материал | Обработка поверхности | |||
| Ширина ремня: 6 мм | Ширина ремня: 9 мм | Ширина ремня: 15 мм | Шкив | Фланец | |
| A：7.3 W：11.0 L：19.0 | А:10.3 Ш: 14.0 Д: 22.0 | А:16.3 Ш: 20.0 Д: 28.0 | |||
| AW**3GT060 | AW**3GT090 | AW**3GT150 | 6061 | 6061 | Натуральное анодирование |
| SF**3GT060 | SF**3GT090 | SF**3GT150 | S45C | S45C | Черное оксидное покрытие |
Шкив ГРМ 5GT
| Тип | Материал | Обработка поверхности | |||
| Ширина ремня: 9 мм | Ширина ремня: 12 мм | Ширина ремня: 15 мм | Шкив | Фланец | |
| A：10.3 W：14.0 L：22.0 | А:13,3 Ш: 17,0 Д: 25,0 | А:16.3 Ш: 20.0 Д: 28.0 | |||
| AW**5GT090 | AW**5GT120 | AW**5GT150 | 6061 | 6061 | Натуральное анодирование |
| SF**5GT090 | SF**5GT120 | SF**5GT150 | S45C | S45C | Черное оксидное покрытие |
Шкив ГРМ 8YU
| Тип | Материал | Обработка поверхности | |||
| Ширина ремня: 15 мм | Ширина ремня: 20 мм | Ширина ремня: 25 мм | Шкив | Фланец | |
| А: 16,7 Ш: 23,0 Д: 43,0 | А:21,7 Ш:28,0 Д:48,0 | А: 26,7 Ш: 33,0 Д: 53,0 | |||
| AW**8YU150 | AW**8YU200 | AW**8YU250 | 6061 | 6061 | Натуральное анодирование |
| SF**8YU150 | SF**8YU200 | SF**8YU250 | S45C | S45C | Черное оксидное покрытие |
Шкив ГРМ 2GT
Шкив ГРМ 3GT
Шкив ГРМ 5GT
Шкив ГРМ 8YU

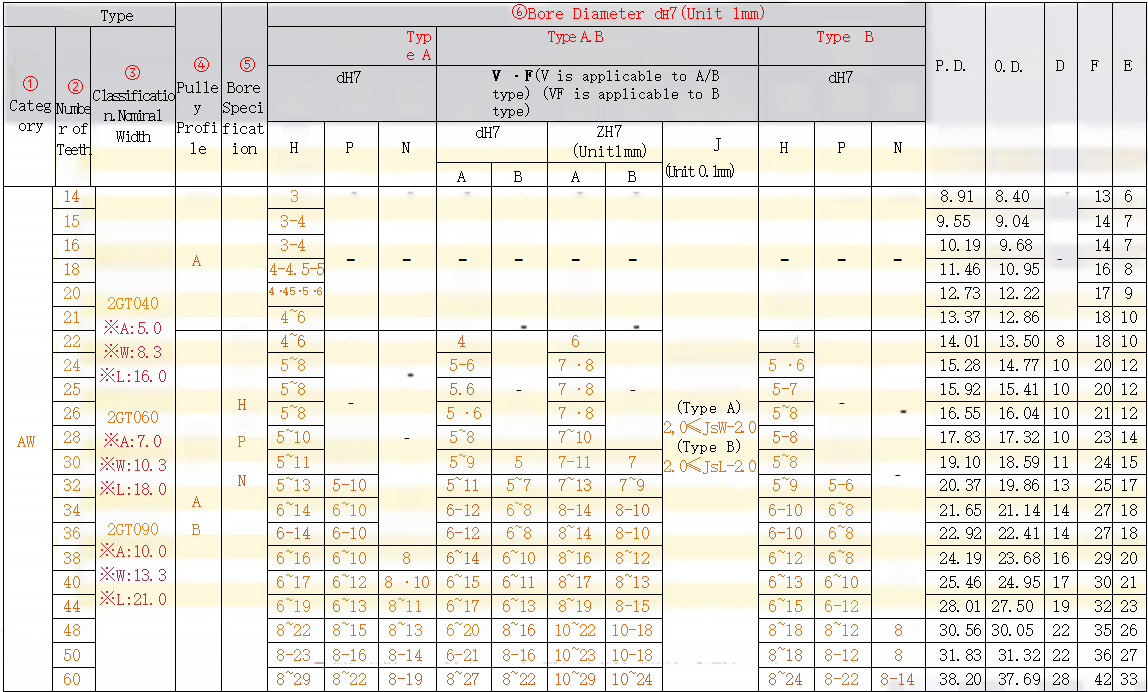

Шкив ГРМ 2GT

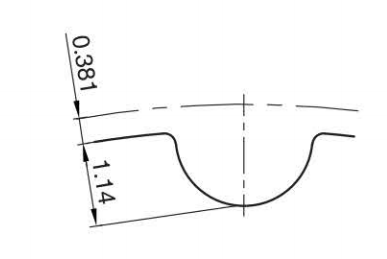

④ Профиль шкива
Размеры зубчатой канавки немного различаются в зависимости от количества зубьев.
Шаг зубьев (2 мм)
Для спецификации отверстия вала H (круглое отверстие) резьбовые отверстия отсутствуют.
Внутренняя поверхность отверстия вала может не иметь обработки.

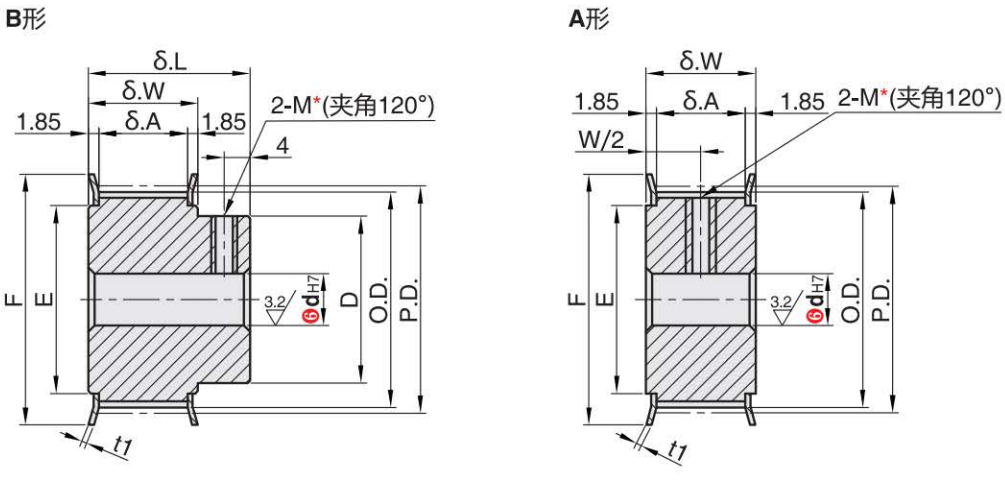

* Для шкивов с отверстиями типа A и валами с отверстиями P или N два резьбовых отверстия расположены примерно под углом 120° или 90° от центра канавки зуба.

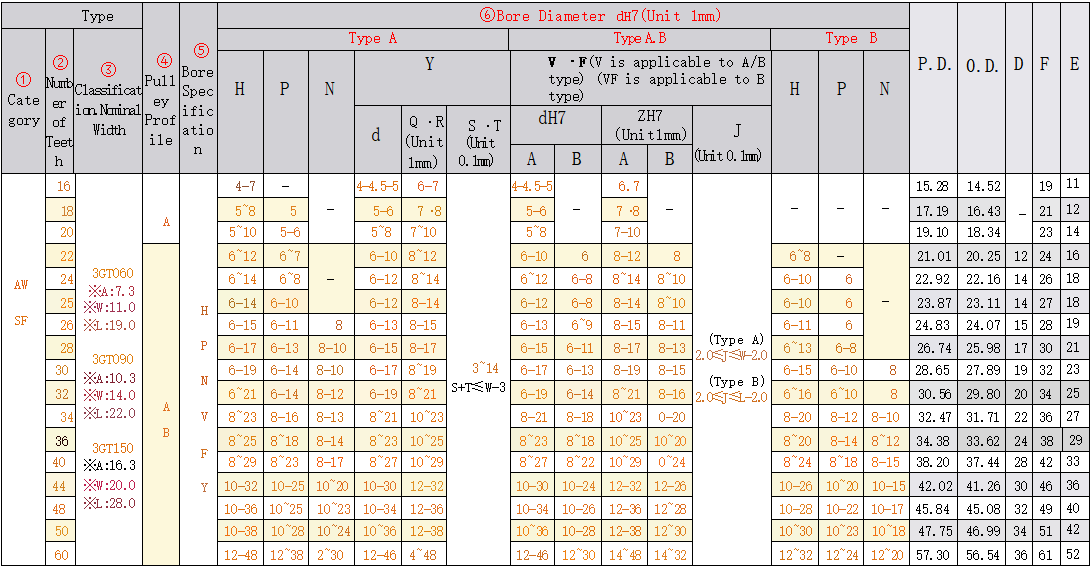

Шкив ГРМ 3GT

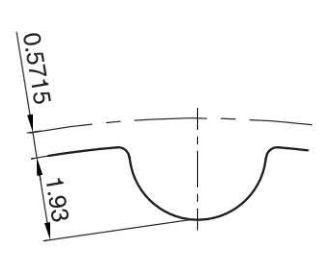

④ Профиль шкива
Размеры зубчатой канавки немного различаются в зависимости от количества зубьев.
Шаг зубьев (3 мм)
Для спецификаций отверстий вала H (круглое отверстие), Y, F (ступенчатое отверстие) или Y (ступенчатое отверстие на обоих концах) резьбовые отверстия отсутствуют.
Внутренняя поверхность отверстия вала может не иметь обработки.
* Для шкивов типа A и отверстий вала P или N два резьбовых отверстия расположены примерно под углом 120° или 90° от центра канавки зуба.

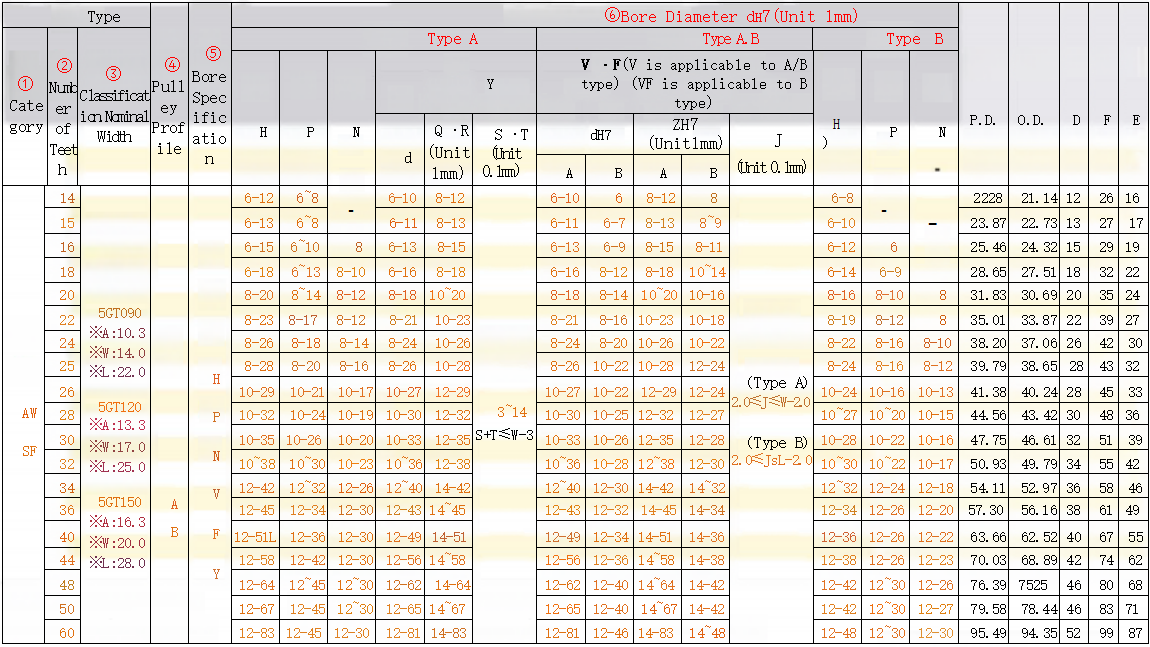

Шкив ГРМ 5GT
④ Профиль шкива
Размеры зубчатой канавки немного различаются в зависимости от количества зубьев.
Шаг зубьев (5 мм)
Для спецификаций отверстий вала H (круглое отверстие), V, F (ступенчатое отверстие) и Y (ступенчатое отверстие на обоих концах) резьбовые отверстия отсутствуют.
Внутренняя поверхность отверстия вала может не иметь обработки.
* Для шкивов типа A и отверстий вала с углами P или N два резьбовых отверстия располагаются примерно под углом 120° или 90° от центра канавки зуба.

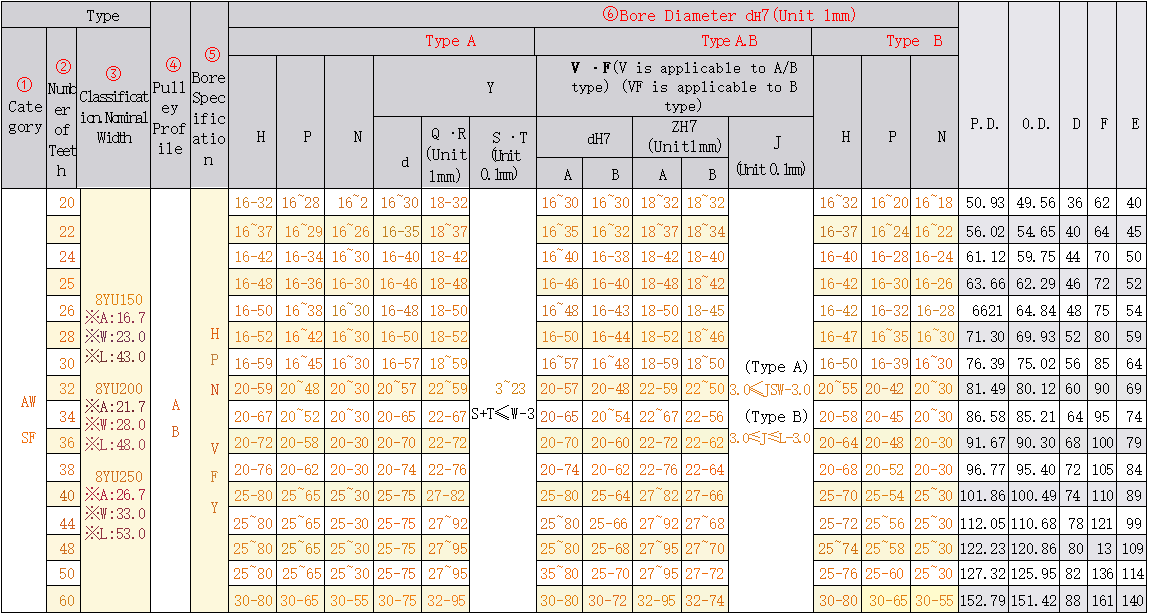

Шкив ГРМ 8YU

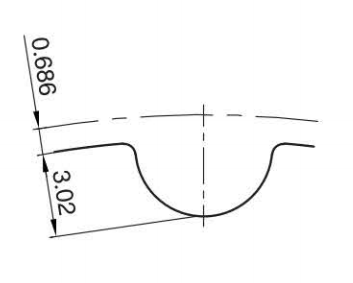

④ Профиль шкива
Размеры зубчатой канавки немного различаются в зависимости от количества зубьев.
Шаг зубьев (8 мм)
Для спецификаций отверстий вала H (круглое отверстие), V, F (ступенчатое отверстие) и Y (ступенчатое отверстие на обоих концах) резьбовые отверстия отсутствуют.
Внутренняя поверхность отверстия вала может не иметь обработки.
* Для шкивов типа A и отверстий вала с углами P или N два резьбовых отверстия располагаются примерно под углом 120° или 90° от центра канавки зуба.
:
-
*
-
*
-
*
-
-
