Интеграция серводвигателя стала проще: практическое руководство по монтажу и настройке углового серворедуктора Newgear

В сегодняшней среде автоматизации конструкторы станков сталкиваются с постоянным парадоксом: требуется увеличение плотности крутящего момента и субминутной точности позиционирования, в то время как занимаемая площадь станков продолжает сокращаться. Рядные планетарные редукторы, хотя и широко используются в соосных конфигурациях, часто приводят к механическим компромиссам, таким как удлиненные рамы машин, неэффективная разводка трансмиссии или неоптимальная ориентация двигателя.

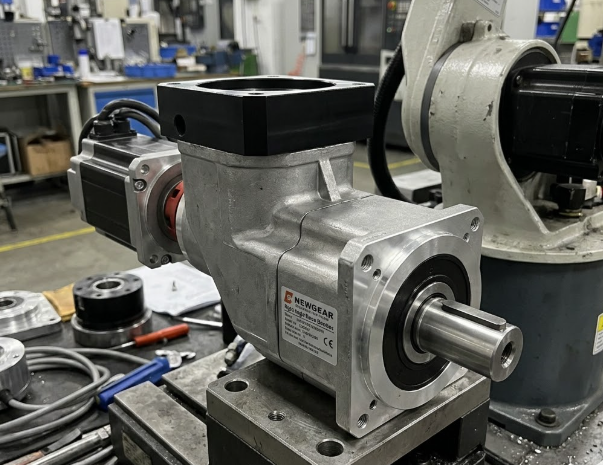

Именно здесь серворедуктор Newgear Right Angle представляет собой стратегическую альтернативу. Перенаправляя ось привода на 90 градусов, он позволяет создавать компактные механические конструкции без ущерба для точности на уровне сервопривода. В iHF Group спрос на прямоугольные конфигурации значительно увеличился, особенно со стороны полупроводникового оборудования, медицинской автоматизации и совместной робототехники, где эффективность использования пространства напрямую влияет на стоимость и производительность системы.

Механическая архитектура: гипоидная, коническая или червячная

Не все сервоприводы с прямым углом обеспечивают одинаковую производительность. В портфолио Newgear в основном используются гипоидные и прецизионные технологии фаски, каждая из которых имеет свои компромиссы.

Гипоидные коробки передач

В гипоидных конструкциях используются конические зубчатые передачи со спиральным вырезом и смещенной осью, что обеспечивает более высокие передаточные числа в компактных форм-факторах. Они обеспечивают низкий люфт, плавную передачу крутящего момента и превосходную грузоподъемность по сравнению со стандартными коническими системами. Смещение также обеспечивает большую интеграцию подшипников, улучшая восприятие радиальных и осевых нагрузок, что особенно важно в системах с ременным приводом или реечным приводом.

Конические редукторы

В конических редукторах используются пересекающиеся валы, они бывают прямыми, косозубыми и спиральными. Спиральная конструкция обеспечивает более плавное зацепление и более высокую эффективность. Они экономически эффективны, но обычно демонстрируют меньшую жесткость и эффективность по сравнению с гипоидными или планетарными системами из-за более высоких нагрузок на подшипники.

Червячные редукторы

Несмотря на высокую одноступенчатую редукцию, червячные системы страдают от низкой эффективности и ограниченной возможности обратного хода, что делает их непригодными для большинства сервоприводов, требующих точного управления движением.

В результате современные сервоприводы в основном полагаются на гипоидные и прецизионные решения для фасок.

Ключевые показатели эффективности

При выборе прямоугольного серворедуктора решающее значение имеют четыре параметра:

1. Люфт (угловые минуты)

Люфт напрямую влияет на точность позиционирования в замкнутых системах. Высокопроизводительные гипоидные редукторы достигают ≤1,3 угловых минут, а прецизионные конические системы — в пределах ≤2–4 угловых минут. Этот уровень поддерживает ЧПУ и управление движением полупроводникового уровня.

2. Торсионная жесткость

Более высокая жесткость уменьшает упругую деформацию под нагрузкой, улучшая время стабилизации и точность контура в многоосных системах. Встроенные в корпус зубчатые венцы и усиленные подшипники значительно повышают жесткость.

3. Выходной крутящий момент (номинальный и пиковый)

Номинальный крутящий момент определяет возможность непрерывной работы, тогда как пиковый крутящий момент поддерживает кратковременные динамические события. Типичные диапазоны крутящего момента составляют от 20 Нм до 10 450 Нм, при этом пиковая мощность достигает 200–300 % номинального крутящего момента.

4. Возможности входной скорости

Современные серводвигатели работают со скоростью 3000–6000 об/мин, а высокоскоростные варианты достигают 18000 об/мин. Редукторы должны поддерживать эти скорости без термической деградации или разрушения смазки.

Преимущества интеграции прямоугольной конструкции

Конфигурация под углом 90 градусов обеспечивает несколько преимуществ на уровне системы, помимо экономии места:

◇ Эффективность прокладки кабеля

Гибкая ориентация двигателя снижает натяжение кабеля и повышает надежность системы за счет сведения к минимуму усталости гибких проводов.

◇ Интеграция полого вала

Многие конструкции поддерживают сквозную прокладку кабелей, пневматических линий или оптических волокон, устраняя контактные кольца в вращающихся системах.

◇ Снижение инерции

Понижение передачи уменьшает отраженную инерцию в квадрате передаточного отношения. Система 10:1 снижает инерцию в 100 раз, позволяя двигателям меньшего размера эффективно управлять большими нагрузками.

◇ Гибкость монтажа

Совместимость со стандартными фланцами (NEMA и метрические форматы) позволяет напрямую интегрировать двигатель без специальных адаптеров.

Прикладная инженерия

Различные отрасли промышленности требуют индивидуальных характеристик редуктора:

◆ Станки с ЧПУ

Требуются термическая стабильность и постоянная точность. Подшипники с низким коэффициентом трения и оптимизированное рассеивание тепла имеют решающее значение.

◆  Коллаборативные роботы (Коботы)

Требуются малый вес и инерция со сверхнизким люфтом, чтобы обеспечить безопасное взаимодействие человека и робота и точное позиционирование в режиме обучения.

◆ Упаковочное оборудование

Требуется высокая циклическая долговечность при повторяющихся старт-стопных нагрузках, требующие усталостных подшипников и стабильных систем смазки.

◆ Производство медицинского оборудования

Требуется совместимость с чистыми помещениями, низкое образование твердых частиц и герметичные системы смазки для предотвращения загрязнения.

Инженерный взгляд от iHF Group

В iHF Group выбор коробки передач рассматривается как процесс прикладного проектирования, а не как решение по каталогу. Спрос на системы прецизионных сервоприводов продолжает расти по мере того, как отрасли переходят от гидравлических и пневматических систем к полностью электрическим сервоприводам.

По прогнозам, к 2026 году мировой рынок прецизионных редукторов достигнет 6,0 миллиардов долларов США, при этом на сервосистемы будет приходиться почти половина общего спроса. Для поддержки OEM-производителей iHF Group предоставляет полную инженерную поддержку, включая моделирование крутящего момента и скорости, интеграцию с САПР и анализ согласования инерции для обеспечения оптимального сопряжения двигателя и коробки передач.

Устойчивость цепочки поставок также имеет решающее значение. Разнообразие источников легированной стали и возможностей прецизионной обработки сделали локализованный контроль качества и стабильность производства стратегическим приоритетом.

Техническое обслуживание и эффективность жизненного цикла

Высококачественные прямоугольные серворедукторы рассчитаны на эксплуатацию без технического обслуживания и оснащены герметичными системами смазки, рассчитанными на более чем 20 000 часов работы.

Однако температурный мониторинг остается важным. Чрезмерное повышение температуры часто указывает на перегрузку или несоосность. Анализ вибрации рекомендуется для профилактического технического обслуживания, когда изменения в акустических частотных характеристиках могут указывать на износ подшипников или шестерен.

Базовые показатели вибрации должны быть записаны во время ввода в эксплуатацию для долгосрочного сравнения.

视频

Часто задаваемые вопросы о высокой плотности

Вопрос: Почему стоит выбрать гипоидный прямоугольный редуктор вместо традиционного червячного редуктора?

Ответ: Гипоидные передачи основаны на трении качения, обеспечивая КПД 90–96 % и низкий люфт. Червячные передачи полагаются на трение скольжения, что снижает эффективность до 60-75% и создает высокие тепловые нагрузки, непригодные для точного сервоиндексирования.

Вопрос: Можно ли установить эти редукторы в любом положении?

А: Да. Большинство устройств поддерживают горизонтальный, вертикальный или перевернутый монтаж. Однако необходимо проверить конкретные уровни заполнения смазки в зависимости от выбранной ориентации, чтобы обеспечить непрерывную смазку зубчатого зацепления.

Вопрос: Какова эффективность по сравнению с линейными планетарными конструкциями?

Ответ: Конфигурации с прямым углом приводят к незначительному снижению эффективности на 2–5 % из-за потерь направления на конической ступени. Однако это сильно перевешивается уменьшением занимаемой площади и полученными преимуществами механической маршрутизации.
