Раскрытие высокодинамической кинематики робота с помощью компактной архитектуры привода ND-R4917-10

В области современной промышленной автоматизации и передовой робототехники достижение баланса между высокой плотностью крутящего момента, жесткостью на кручение и сверхнизким люфтом является серьезной технической задачей. Поскольку коллаборативные роботы (коботы), высокоточные хирургические артикуляторы и автономные мобильные роботы (AMR) требуют более компактных профилей, традиционные раздельные установки двигателя и коробки передач заменяются.

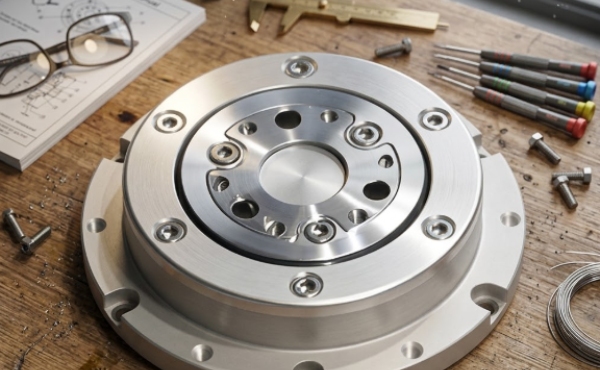

Современные изменения в дизайне склоняются к высокоинтегрированным безрамным решениям для силовых агрегатов. Роботизированный шарнирный двигатель-редуктор: ND-R4917-10 представляет собой значительный прогресс в этой специализированной области, сочетая в себе синхронный двигатель с постоянными магнитами (PMSM), систему уменьшения деформационной волны со сверхнизким люфтом и энкодеры обратной связи высокого разрешения в одном компактном корпусе.

Кинематическая интеграция: разделение соотношения мощности и веса

Механическая ценность специального интегрированного узла шарнирного привода робота заключается в его оптимизированной структурной интеграции. Традиционные сборки полагаются на внешние соединительные механизмы, которые привносят дополнительную массу, повышают инерцию вращения и создают механические слабые места, склонные к усталости.

Архитектура конструкции роботизированного шарнирного двигателя-редуктора: ND-R4917-10 исключает эти внутренние соединения за счет установки генератора волн редукторного механизма непосредственно на вал высокоскоростного ротора.

Такая прямая интеграция оптимизирует внутреннее пространство и обеспечивает исключительное соотношение крутящего момента к объему. Благодаря использованию бескаркасного бесщеточного двигателя с медными обмотками с высоким коэффициентом заполнения пазов система обеспечивает высокий пиковый выходной крутящий момент, сохраняя при этом общий тепловой след небольшим.

Такая конструкция позволяет роботизированным манипуляторам выполнять траектории с высоким ускорением, не испытывая термической деградации или остановки в середине цикла.

Металлургия уменьшения люфта и жесткости на кручение

При управлении допусками позиционирования в многоосных промышленных шарнирных манипуляторах любой механический люфт в зубчатой ​​передаче вызывает ошибки позиционирования, которые усугубляются в кинематической цепи. Выбор двигателя премиум-класса с высокой плотностью крутящего момента и уменьшением волны деформации требует оценки конкретных металлургических свойств зубьев шестерни.

Система зубчатых передач внутри мотор-редуктора роботизированного шарнира: ND-R4917-10 оснащена гибкими шлицами из специального сплава, которые подвергаются точной вакуумной термообработке. Этот процесс создает специализированную микрокристаллическую зеренную структуру с чрезвычайно высоким пределом выносливости, что позволяет гибкому шлицу выдерживать непрерывные циклы упругой деформации без образования трещин.

В профиле зубьев используется усовершенствованная S-образная геометрия, которая позволяет одновременно входить в зацепление до 30% общего числа зубьев шестерни. Этот высокий коэффициент зацепления равномерно распределяет внутренние напряжения, сохраняя угловой люфт менее 10–15 угловых секунд и сохраняя постоянную точность позиционирования на протяжении всего срока службы соединения.

Бескомпромиссная надежность: инженерное преимущество группы iHF

Для системных интеграторов, расширяющих производство промышленных коботов или автоматизированных управляемых транспортных средств (AGV) с большой грузоподъемностью, важна согласованность компонентов в сотнях единиц. Этот уровень контроля качества является тем местом, где точное машиностроение iHF Group устанавливает отраслевые стандарты.

Каждый роботизированный соединительный модуль ND-R4917-10, производимый iHF Group, изготавливается с использованием высокоточных автоматизированных обрабатывающих линий с ЧПУ. Это обеспечивает жесткие геометрические допуски на шейках подшипников и монтажных поверхностях, что помогает предотвратить внутреннее смещение вала.

Команда разработчиков iHF Group интегрирует прочные выходные подшипники с перекрестными роликами непосредственно в корпус конструкции. Эти специализированные подшипники выдерживают высокие опрокидывающие моменты и внешние осевые нагрузки, позволяя ND-R4917-10 функционировать как полностью структурное шарнирное соединение без необходимости использования вторичных внешних опорных подшипников.

Кроме того, двойной абсолютный энкодер постоянно отслеживает как входную сторону высокоскоростного двигателя, так и выходную сторону низкоскоростного редуктора. Этот контур обратной связи в реальном времени позволяет контроллерам автоматически рассчитывать и корректировать любые микроупругие намотки зубчатой ​​передачи во время операций с высокими нагрузками.

Динамический температурный контроль и аспекты развертывания на местах

Распространенной причиной отказа высокопроизводительных роботизированных соединений во время непрерывной смены является перегрев внутри закрытого узла статора. Если внутренняя температура неконтролируемо повышается, постоянные магниты могут подвергнуться необратимому термическому размагничиванию, а внутренние трансмиссионные смазки могут выйти из строя, что приведет к быстрому износу компонентов.

Приводной блок с низким люфтом ND-R4917-10 решает эту проблему благодаря специальному корпусу из алюминиевого сплава, оснащенному оптимизированными поверхностями рассеивания тепла.

Основные моменты технического развертывания:

1. Специализированная промышленная смазка. Система редуктора заполнена синтетической фторированной смазкой, которая сохраняет свой индекс вязкости в широком температурном рабочем диапазоне от -20°C до +80°C, предотвращая утечку масла при постоянной центробежной нагрузке.

2. Встроенное безопасное торможение. Для совместного применения привод можно сконфигурировать с внутренним электромагнитным пружинным предохранительным тормозом при отключении питания. Этот тормоз мгновенно надежно фиксирует положение шарнира в случае внезапной потери мощности или аварийной остановки.

3. Усовершенствованные протоколы связи по шине. Встроенная электроника привода поддерживает высокоскоростные протоколы связи EtherCAT или CANopen, что обеспечивает синхронизацию контура управления за доли миллисекунды в многоосных роботизированных конфигурациях.

Заключение

Роботизированный шарнирный мотор-редуктор ND-R4917-10 представляет собой нечто большее, чем просто механический компонент трансмиссии — он служит ядром прецизионного движения современных интеллектуальных робототехнических систем. Его компактный дизайн, высокая плотность крутящего момента, сверхнизкий люфт и выдающаяся эффективность трансмиссии делают его отличным выбором для промышленных роботов, коллаборативных роботов, автоматизации логистики, систем ЧПУ и современного производственного оборудования.

Опираясь на прецизионное проектирование, строгий контроль качества и обширный опыт в области автоматизации, iHF Group предлагает надежные решения для роботизированных шарниров, которые помогают производителям достичь большей точности, производительности и долгосрочных эксплуатационных характеристик. Для компаний, инвестирующих в робототехнику нового поколения, роботизированный двигатель-редуктор ND-R4917-10 представляет собой стратегическое решение, разработанное для поддержки будущего интеллектуальной автоматизации.
