Позиция: Главная > Центр продуктов > ИХФ > Бесключевой шкив ГРМ > Шкив зубчатого ремня iHF для гибочного станка

Шкив зубчатого ремня iHF для гибочного станка

Productfeatures:

Высокий крутящий момент и стабильность — бесключевой зажим равномерно распределяет усилие для превосходной передачи крутящего момента, идеально подходит для операций гибки с высокими нагрузками и высокой скоростью.

Безлюфтовая точность: жесткая посадка обеспечивает точную синхронизацию, повышая точность изгиба, снижая вибрацию и повышая надежность.

Простота установки и обслуживания — не требуются шпоночные пазы или дополнительная механическая обработка; быстрая установка и демонтаж минимизируют время простоя и затраты.

Универсальная совместимость — доступны в различных размерах и профилях, адаптируются к различным гибочным станкам и нестандартным конфигурациям.

Этот шкив повышает производительность гибочных станков, будь то обработка листового металла, промышленная автоматизация или применение в тяжелой технике, сокращая при этом время простоя и затраты на техническое обслуживание.


Шкив зубчатого ремня iHF для гибочного станка
Шкив зубчатого ремня iHF для гибочного станка
Шкив зубчатого ремня iHF для гибочного станка
Шкив зубчатого ремня iHF для гибочного станка
Шкив зубчатого ремня iHF для гибочного станка
Шкив зубчатого ремня iHF для гибочного станка
Шкив зубчатого ремня iHF для гибочного станка
Получите бесплатную оценку

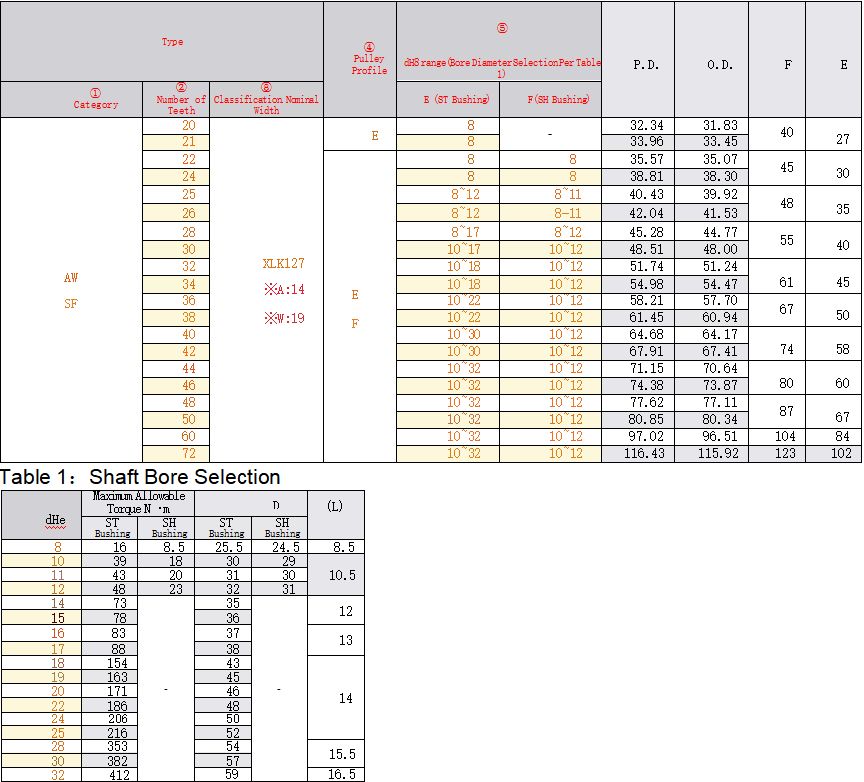

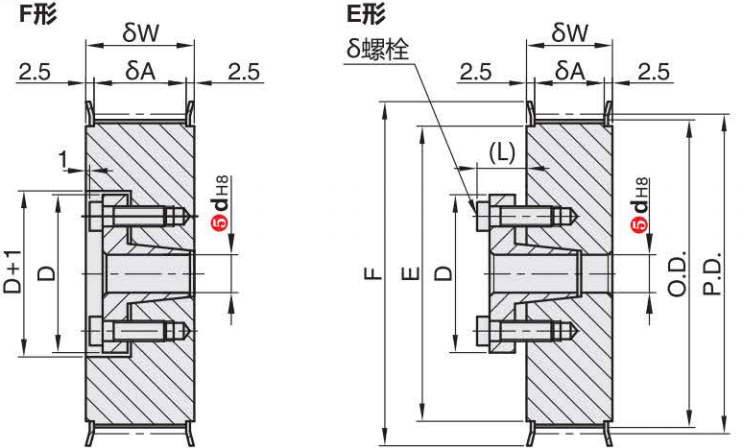

Шкив синхронизации без ключа XL

ТипМатериалОбработка поверхности
Ширина ремня: 12,7 ммШкивФланецВтулкаШкивФланецВтулка
А: 14 Вт: 19
AW**XLK12760616061S45CНатуральное анодированиеЧерное оксидное покрытие
SF**XLK127S45CS45CS45CЧерное оксидное покрытиеЧерное оксидное покрытие

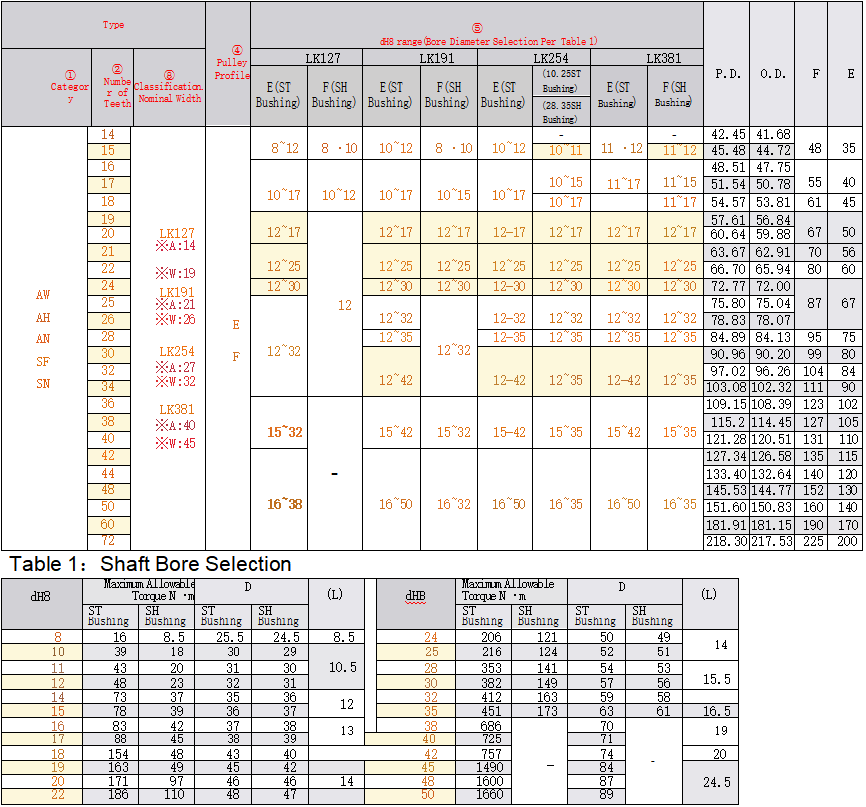

Шкив синхронизации без ключа L

ТипМатериалОбработка поверхности
Ширина ремня: 12,7 мм (1/2 дюйма)Ширина ремня: 19,1 мм (3/4 дюйма)Ширина ремня: 25,41 мм (1 дюйм)Ширина ремня: 38,1 мм (1,5 дюйма)ШкивФланецВтулкаШкивФланецВтулка
А: 14 Вт: 19А: 21 Вт: 26А: 27 Вт: 32А: 40 Вт: 45
AW**LK127AW**LK191AW**LK254AW**LK38160616061S45CНатуральное анодированиеЧерное оксидное покрытие
AH**LK127AH**LK191AH**LK254AH**LK381Твердое анодирование
АН**ЛК127АН**ЛК191АН**ЛК254АН**ЛК381Никелирование
SF**LK127SF**LK191SF**LK254SF**LK381S45CS45CS45CЧерное оксидное покрытие
SN**LK127SN**LK191SN**LK254SN**LK381Никелирование

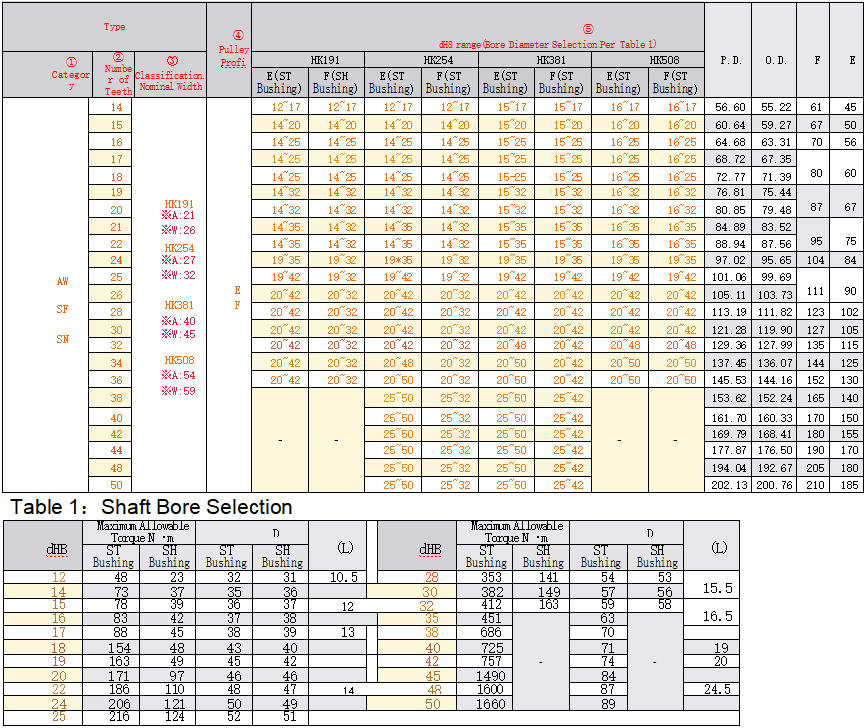

Шкив синхронизации без ключа H

ТипМатериалОбработка поверхности
Ширина ремня: 19,1 мм (3/4 дюйма)Ширина ремня: 25,4 мм (1 дюйм)Ширина ремня: 38,1 мм (1,5 дюйма)Ширина ремня: 50,8 мм (2 дюйма)ШкивФланецВтулкаШкивФланецВтулка
А: 21 Вт: 26А: 27 Вт: 32А: 40 Вт: 45А: 54 Вт: 59
AW**HK191AW**HK254AW**HK381AW**HK50860616061S45CНатуральное анодированиеЧерное оксидное покрытие
SF**HK191SF**HK254SF**HK381SF**HK508S45CSPCCS45CЧерное оксидное покрытие
SN**HK191SN**HK254SN**HK381SN**HK508Никелирование


Шкив синхронизации без ключа XL


Шкив синхронизации без ключа L


Шкив синхронизации без ключа H


Шкив синхронизации без ключа XL

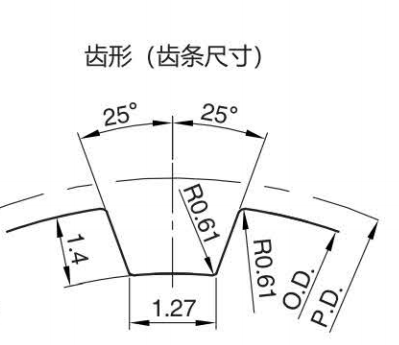

                                                                                              ④ Профиль шкива


Размеры зубчатой ​​канавки незначительно различаются в зависимости от количества зубьев. Шаг зубьев: (5,08 мм)

  • Фланцы скреплены заклепками. Подтвердите количество и размер болтов.

  • Внутренняя поверхность отверстия вала может не подвергаться поверхностной обработке.

  • Втулки выпускаются двух типов: ST и SH.

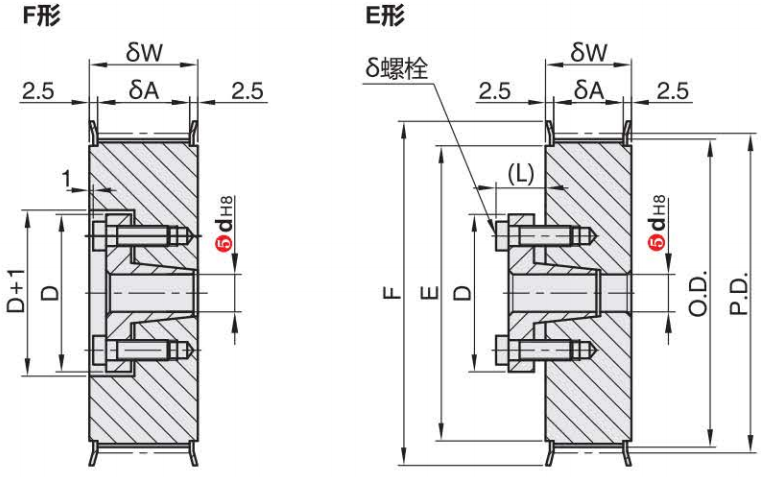

Шкив синхронизации без ключа L

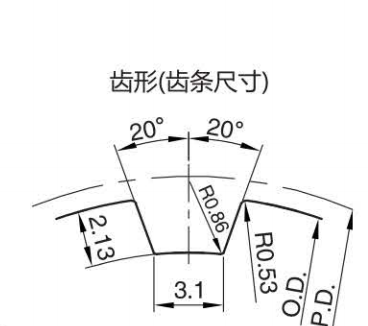

                                                                                         ④ Профиль шкива


Размеры зубчатой ​​канавки незначительно различаются в зависимости от количества зубьев. Шаг зубьев: (9,525 мм)

  • Фланцы скреплены заклепками. Уточните количество и размер болтов.

  • Внутренняя поверхность отверстия вала может не подвергаться поверхностной обработке.

  • Втулки выпускаются двух типов: ST и SH.

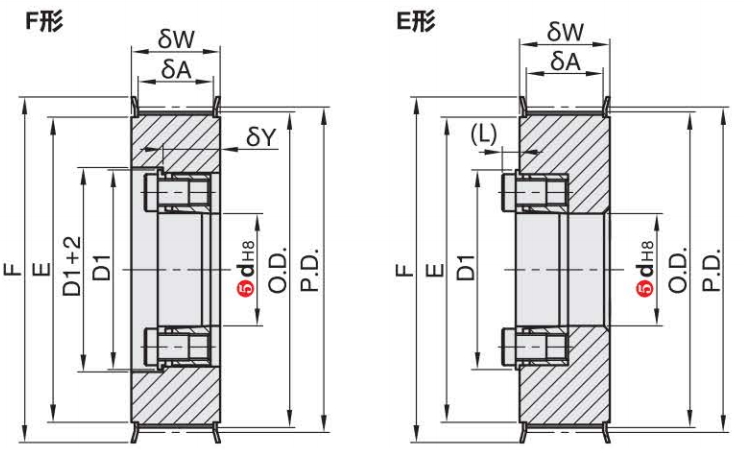

Шкив синхронизации без ключа H

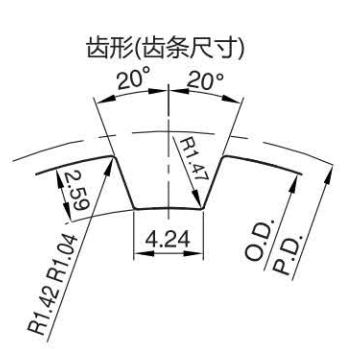

                                                                                     ④ Профиль шкива


Число после △: Количество зубов: 19 или меньше

Размеры канавки могут незначительно варьироваться в зависимости от количества зубьев. Шаг зубьев: (12,7 мм)

  • Фланцы скреплены заклёпками.

  • Внутренняя поверхность отверстия вала может не подвергаться поверхностной обработке.

  • По оси Y (внутри) HM100 соответствует диаметру отверстия вала 24 дюйма и более, а HM150 и HM200 — диаметру отверстия вала 35 дюймов и более.

  • Тип MLM с втулкой.






Этикетка :
