Высокомоментные шкивы ГРМ с зажимным механизмом iHF S3M/HTD3M/S5M/HTD5M/S8M/HTD8M
Зубчатые шкивы зажимного типа iHF обеспечивают быструю установку, высокую точность повторного позиционирования и компактную конструкцию — разработаны для систем трансмиссии упаковочного оборудования, к которым предъявляются строгие требования к пространству и точности.
:
Высокая крутящая способность — равномерное распределение усилия по валу и ступице обеспечивает превосходную передачу крутящего момента при высоких нагрузках и скоростях.
Беззазорное соединение – конструкция зажимного типа обеспечивает жесткое, точное прилегание, предотвращая несоосность и улучшая контроль движения.
Простая установка — не требуются шпоночные пазы или установочные винты; быстрый монтаж и демонтаж сокращают время простоя.
Защита вала – фрикционный зажим предотвращает повреждение поверхности, продлевая срок службы вала.
Высокая точность – оптимизированная геометрия зубьев и жесткие допуски гарантируют точную синхронизацию.
Широкий спектр применения — доступны в различных профилях, подходят для автоматизации, конвейеров, упаковочной промышленности, ЧПУ, текстильной и полиграфической промышленности.
В современных системах передачи мощности шкивы IHF с высоким крутящим моментом и зажимным креплением зарекомендовали себя как надежное решение для отраслей, где требуются точность, долговечность и высокая эффективность. В отличие от традиционных шкивов со шпонкой, шкивы с зажимным креплением используют усовершенствованное фрикционное зажимное соединение, обеспечивающее надежную передачу крутящего момента без использования шпоночных пазов и установочных винтов. Эта инновационная конструкция не только повышает производительность, но и продлевает срок службы всей приводной системы.
Высокомоментные шкивы ГРМ зажимного типа S3M
| Тип | Тип D | ПД | ОД | Д | Ф | Э | Л | Затяжной болт | |||
| Категория | Количество зубов | Классификация (номинальная ширина) | М | Момент затяжки (Нм) | |||||||
| S3M AW | 24 | S3MC060 ※A:7 ※W:11 S3MC100 ※A:11 *W:15 | 4 | 22.92 | 22.16 | 13 | 25 | 16 | 9 | 2 | 0,4 |
| 26 | 4 | 24.83 | 24.07 | 28 | 18 | ||||||
| 28 | 4 | 26.74 | 25.98 | 30 | 20 | ||||||
| 30 | 6~8 | 28.65 | 27.89 | 20 | 32 | 23 | |||||
| 32 | 6~8 | 30.56 | 29.8 | 35 | 25 | ||||||
| 36 | 6~8 | 34.38 | 33.62 | 26 | 40 | 28 | 12.5 | 3 | 1.5 | ||
| 40 | 8~10 | 38.2 | 37.44 | 44 | 32 | ||||||
| 44 | 8~10 | 42.02 | 41.25 | 31 | 48 | 36 | 14 | 4 | 3.5 | ||
| 48 | 8~12 | 45.84 | 45.07 | 33 | 50 | 38 | |||||
| 50 | 8~14 | 47.75 | 46.98 | 36 | 52 | 40 | |||||
| 60 | 8~16 | 57.3 | 56.53 | 41 | 61 | 46 | 15.5 | 5 | 6 | ||
Высокомоментные шкивы ГРМ зажимного типа HTD3M
| Тип | Тип D | ПД | ОД | Д | Ф | Э | Л | Затяжной болт | |||
| Категория | Количество зубов | Классификация (номинальная ширина) | М | Момент затяжки (Нм) | |||||||
| HTD3M AW | 24 | 3MC060 ※A:7 ※W:11 3MC100 ※A:11 *W:15 | 4 | 22.92 | 22.16 | 13 | 25 | 16 | 9 | 2 | 0,4 |
| 26 | 4 | 24.83 | 24.07 | 28 | 18 | ||||||
| 28 | 4 | 26.74 | 25.98 | 30 | 20 | ||||||
| 30 | 6~8 | 28.65 | 27.89 | 20 | 32 | 23 | |||||
| 32 | 6~8 | 30.56 | 29.8 | 35 | 25 | ||||||
| 36 | 6~8 | 34.38 | 33.62 | 26 | 40 | 28 | 12.5 | 3 | 1.5 | ||
| 40 | 8~10 | 38.2 | 37.44 | 44 | 32 | ||||||
| 44 | 8~10 | 42.02 | 41.25 | 31 | 48 | 36 | 14 | 4 | 3.5 | ||
| 48 | 8~12 | 45.84 | 45.07 | 33 | 50 | 38 | |||||
| 50 | 8~14 | 47.75 | 46.98 | 36 | 52 | 40 | |||||
| 60 | 8~16 | 57.3 | 56.53 | 41 | 61 | 46 | 15.5 | 5 | 6 | ||
Высокомоментные шкивы ГРМ зажимного типа S5M
| Тип | Тип D | ПД | ОД | Д | Ф | Э | Л | Затяжной болт | |||
| Категория | Количество зубов | Классификация (номинальная ширина) | М | Момент затяжки (Нм) | |||||||
С5М АВ | 24 | S5MC100 ※A:11 ※W:16 S5MC150 ※A:17 ※W:22 | 8~10 | 38.2 | 37.24 | 26 | 45 | 30 | 12.5 | 3 | 1.5 |
| 25 | 8~10 | 39.79 | 38.83 | ||||||||
| 26 | 8~10 | 41.38 | 40.42 | 31 | 48 | 35 | 14 | 4 | 3.5 | ||
| 28 | 8~10 | 44.56 | 43.6 | ||||||||
| 30 | 10 | 47.75 | 46.79 | 31 | 52 | 36 | |||||
| 32 | 10~14 | 50.93 | 49.97 | 36 | 55 | 40 | |||||
| 34 | 10~16 | 54.11 | 53.15 | 41 | 61 | 45 | 15.5 | 5 | 6 | ||
| 36 | 10~16 | 57.3 | 56.34 | ||||||||
| 40 | 10~19 | 63.66 | 62.7 | 46 | 67 | 50 | |||||
| 44 | 12~19 | 70.03 | 69.07 | 46 | 74 | 58 | 15.5 | 5 | 6 | ||
| 20~24 | 55 | 16.5 | 6 | 12 | |||||||
| 48 | 12~19 | 76.39 | 75.43 | 46 | 83 | 63 | 15.5 | 5 | 6 | ||
| 20~25 | 55 | 16.5 | 6 | 12 | |||||||
| 50 | 12~19 | 79.58 | 78.62 | 46 | 87 | 67 | 15.5 | 5 | 6 | ||
| 20~25 | 55 | 16.5 | 6 | 12 | |||||||
| 60 | 12~19 | 95.49 | 94.53 | 46 | 99 | 80 | 15.5 | 5 | 6 | ||
| 20~25 | 55 | 16.5 | 6 | 12 | |||||||
Высокомоментные шкивы ГРМ зажимного типа HTD5M
| Тип | Тип D | ПД | ОД | Д | Ф | Э | Л | Затяжной болт | |||
| Категория | Количество зубов | Классификация (номинальная ширина) | М | Момент затяжки (Нм) | |||||||
HTD5M АВ | 24 | 5MC100 ※A:11 ※W:16 5MC150 ※A:17 ※W:22 | 8~10 | 38.2 | 37.24 | 26 | 45 | 30 | 12.5 | 3 | 1.5 |
| 25 | 8~10 | 39.79 | 38.83 | ||||||||
| 26 | 8~10 | 41.38 | 40.42 | 31 | 48 | 35 | 14 | 4 | 3.5 | ||
| 28 | 8~10 | 44.56 | 43.6 | ||||||||
| 30 | 10 | 47.75 | 46.79 | 31 | 52 | 36 | |||||
| 32 | 10~14 | 50.93 | 49.97 | 36 | 55 | 40 | |||||
| 34 | 10~16 | 54.11 | 53.15 | 41 | 61 | 45 | 15.5 | 5 | 6 | ||
| 36 | 10~16 | 57.3 | 56.34 | ||||||||
| 40 | 10~19 | 63.66 | 62.7 | 46 | 67 | 50 | |||||
| 44 | 12~19 | 70.03 | 69.07 | 46 | 74 | 58 | 15.5 | 5 | 6 | ||
| 20~24 | 55 | 16.5 | 6 | 12 | |||||||
| 48 | 12~19 | 76.39 | 75.43 | 46 | 83 | 63 | 15.5 | 5 | 6 | ||
| 20~25 | 55 | 16.5 | 6 | 12 | |||||||
| 50 | 12~19 | 79.58 | 78.62 | 46 | 87 | 67 | 15.5 | 5 | 6 | ||
| 20~25 | 55 | 16.5 | 6 | 12 | |||||||
| 60 | 12~19 | 95.49 | 94.53 | 46 | 99 | 80 | 15.5 | 5 | 6 | ||
| 20~25 | 55 | 16.5 | 6 | 12 | |||||||
Высокомоментные шкивы ГРМ зажимного типа S8M
| Тип | Тип D | ПД | ОД | Д | Ф | Э | Л | Затяжной болт | |||
| Категория | Количество зубов | Классификация (номинальная ширина) | М | Момент затяжки (Нм) | |||||||
С8М АВ | 20 | S8MC150 ※A:17 ※W:22 S8MC250 ※A:28 ※W:33 | 10~14 | 50.93 | 49.56 | 36 | 58 | 40 | 14 | 4 | 3.5 |
| 22 | 10~16 | 56.02 | 54.65 | 41 | 61 | 45 | 16 | 5 | 6 | ||
| 24 | 12~19 | 61.12 | 59.74 | 46 | 67 | 50 | |||||
| 25 | 12~19 | 63.66 | 62.29 | 70 | 56 | ||||||
| 28 | 15~19 | 71.3 | 69.93 | 46 | 80 | 60 | 16 | 5 | 6 | ||
| 20~25 | 55 | 17 | 6 | 12 | |||||||
| 30 | 15~19 | 76.39 | 75.02 | 46 | 87 | 67 | 16 | 5 | 6 | ||
| 20~25 | 55 | 17 | 6 | 12 | |||||||
| 32 | 18~19 | 81.49 | 80.12 | 46 | 87 | 67 | 16 | 5 | 6 | ||
| 20~25 | 55 | 17 | 6 | 12 | |||||||
| 34 | 18~19 | 86.58 | 85.21 | 46 | 95 | 75 | 16 | 5 | 6 | ||
| 20~25 | 55 | 17 | 6 | 12 | |||||||
| 36 | 18~19 | 91.67 | 90.3 | 46 | 99 | 80 | 16 | 5 | 6 | ||
| 20~25 | 55 | 17 | 6 | 12 | |||||||
Высокомоментные шкивы ГРМ зажимного типа HTD8M
| Тип | Тип D | ПД | ОД | Д | Ф | Э | Л | Затяжной болт | |||
| Категория | Количество зубов | Классификация (номинальная ширина) | М | Момент затяжки (Нм) | |||||||
HTD8M АВ | 20 | 8MC150 ※A:17 ※W:22 8MC250 ※A:28 ※W:33 | 10~14 | 50.93 | 49.56 | 36 | 58 | 40 | 14 | 4 | 3.5 |
| 22 | 10~16 | 56.02 | 54.65 | 41 | 61 | 45 | 16 | 5 | 6 | ||
| 24 | 12~19 | 61.12 | 59.74 | 46 | 67 | 50 | |||||
| 25 | 12~19 | 63.66 | 62.29 | 70 | 56 | ||||||
| 28 | 15~19 | 71.3 | 69.93 | 46 | 80 | 60 | 16 | 5 | 6 | ||
| 20~25 | 55 | 17 | 6 | 12 | |||||||
| 30 | 15~19 | 76.39 | 75.02 | 46 | 87 | 67 | 16 | 5 | 6 | ||
| 20~25 | 55 | 17 | 6 | 12 | |||||||
| 32 | 18~19 | 81.49 | 80.12 | 46 | 87 | 67 | 16 | 5 | 6 | ||
| 20~25 | 55 | 17 | 6 | 12 | |||||||
| 34 | 18~19 | 86.58 | 85.21 | 46 | 95 | 75 | 16 | 5 | 6 | ||
| 20~25 | 55 | 17 | 6 | 12 | |||||||
| 36 | 18~19 | 91.67 | 90.3 | 46 | 99 | 80 | 16 | 5 | 6 | ||
| 20~25 | 55 | 17 | 6 | 12 | |||||||

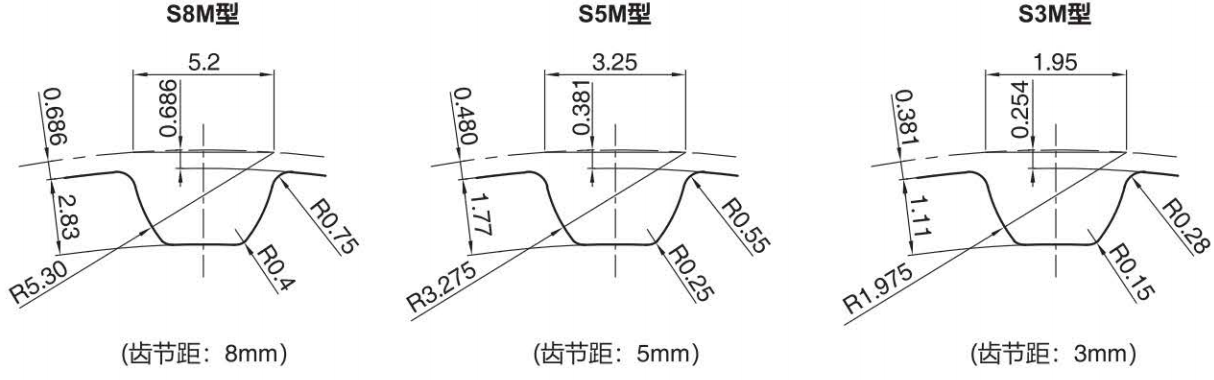

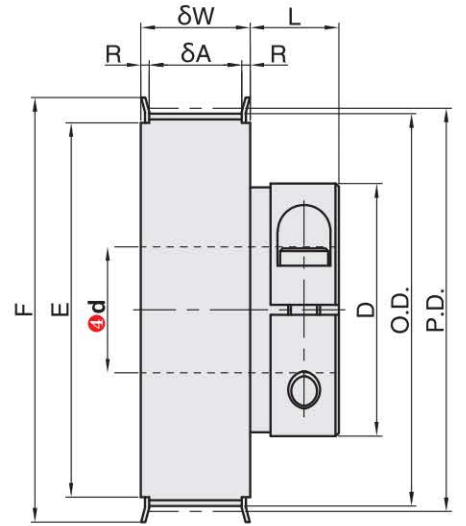

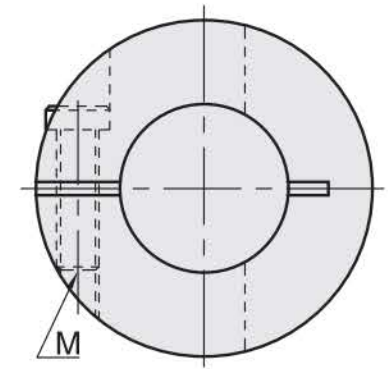

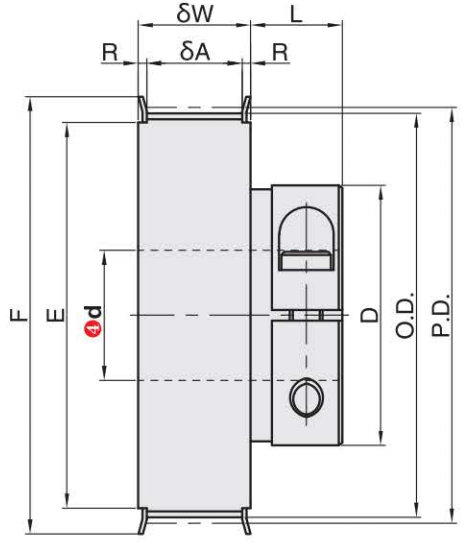

Высокомоментные шкивы ГРМ зажимного типа S3M
AW**S3MC060
S3MC100
(Шаг зубьев: 3,0 мм)
AW**S5MC100 R=2 (S3M)
(Шаг зубьев: 5,0 мм) R=2,5 (S5M, S8M)
AW**S8MC150
S8MC250
(Шаг зубьев: 8,0 мм)

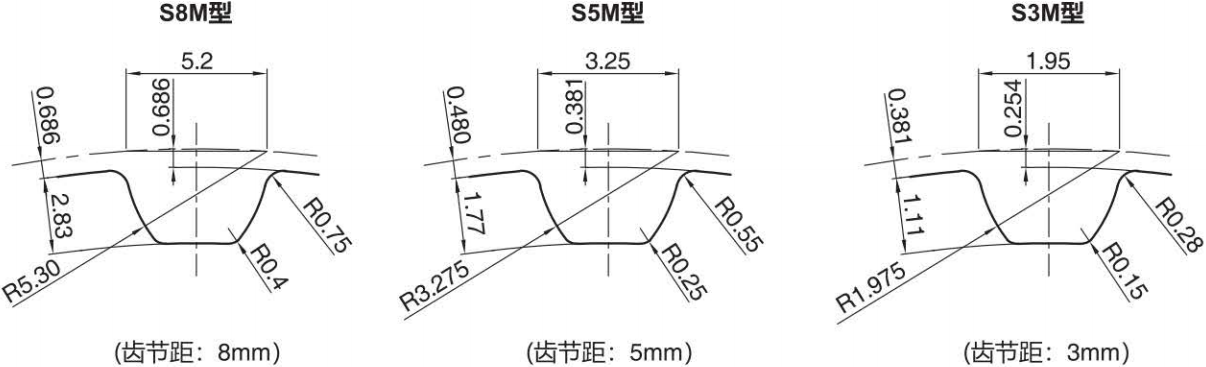

Размеры канавки зуба могут незначительно отличаться в зависимости от количества зубьев.
Внутренняя поверхность отверстия вала может не иметь обработки.

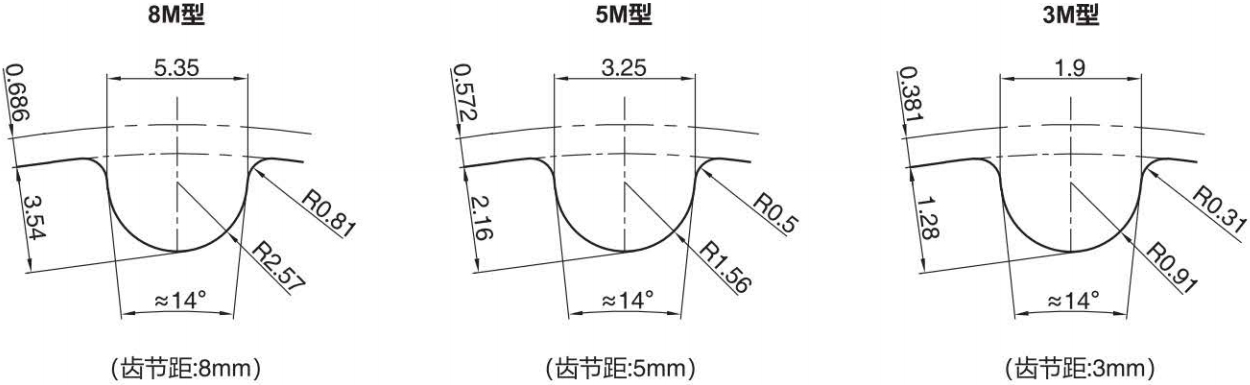

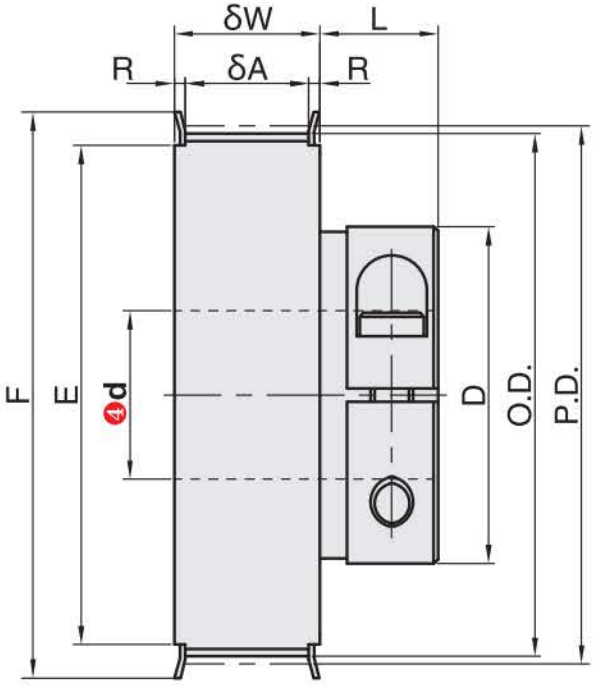

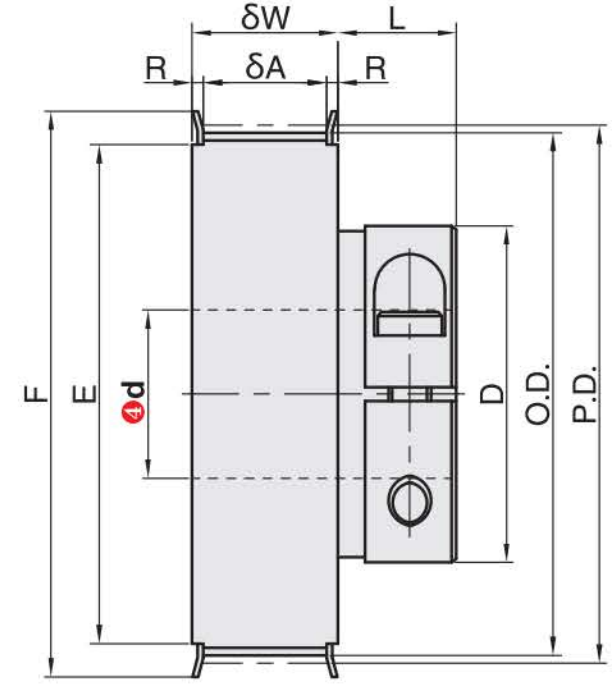

Высокомоментные шкивы ГРМ зажимного типа HTD3M
AW**3MC060
3MC100
(Шаг зубьев: 3,0 мм)
AW**5MC100 R=2 (модель 3M)
5MC150 R=2.5 (модели 5M и 8M)
(Шаг зубьев: 5,0 мм)
AW**8MC150
8MC250
(Шаг зубьев: 8,0 мм)

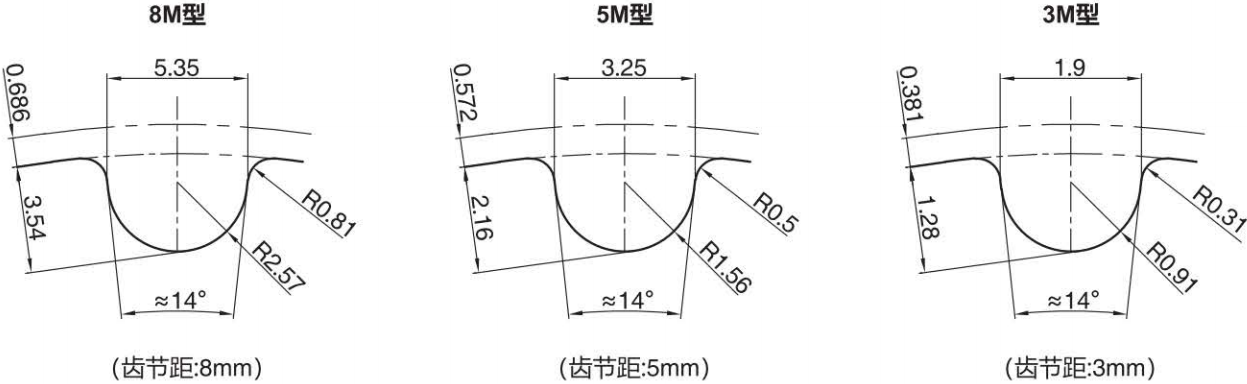

Размеры пазов могут незначительно отличаться в зависимости от количества зубьев.
Внутренняя поверхность отверстия вала может не иметь обработки.

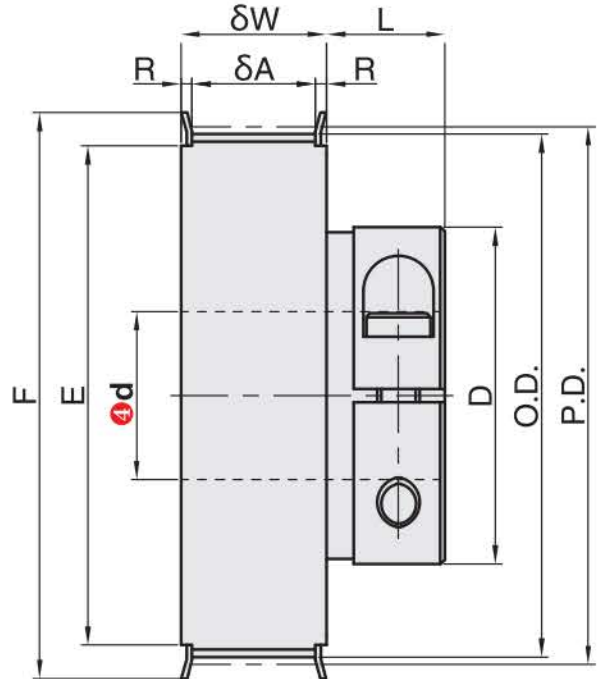

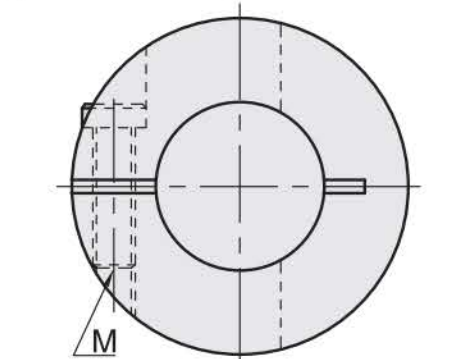

Высокомоментные шкивы ГРМ зажимного типа S5M
AW**S3MC060 S3MC100
(Шаг зубьев: 3,0 мм)
AW**S5MC100 S5MC150 R=2 (S3M)
(Шаг зубьев: 5,0 мм) R=2,5 (S5M, S8M)
AW**S8MC150 S8MC250
(Шаг зубьев: 8,0 мм)

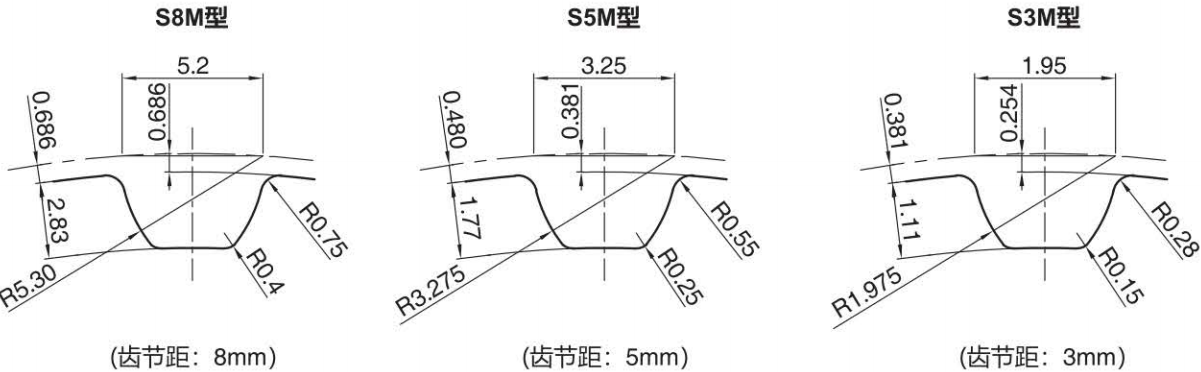

Размеры канавки зуба могут незначительно отличаться в зависимости от количества зубьев.
Внутренняя поверхность отверстия вала может не иметь обработки.

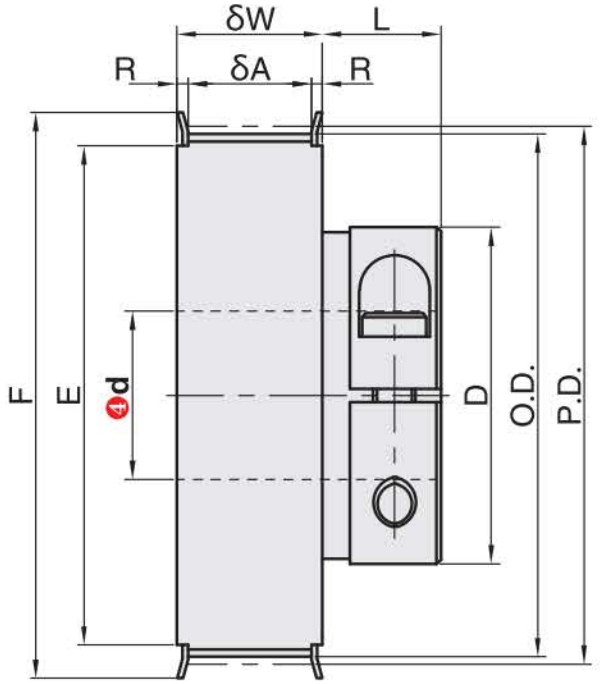

Высокомоментные шкивы ГРМ зажимного типа HTD5M
AW**3MC060
3MC100
(Шаг зубьев: 3,0 мм)
AW**5MC100 5MC150 R=2 (модель 3M)
(Шаг зубьев: 5,0 мм) R=2,5 (модели 5M и 8M)
AW**8MC150
8MC250
(Шаг зубьев: 8,0 мм)

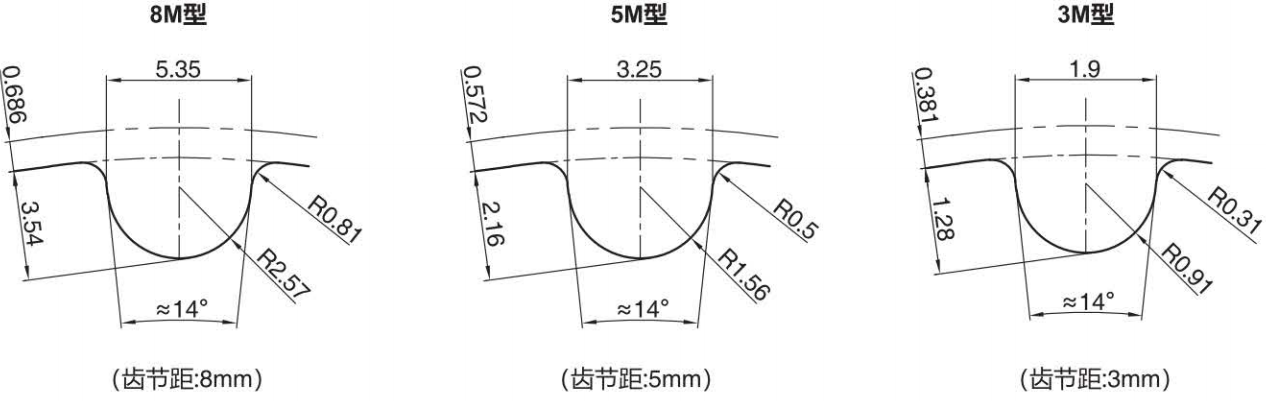

Размеры канавки зуба могут незначительно отличаться в зависимости от количества зубьев.
Внутренняя поверхность отверстия вала может не иметь обработки.
Высокомоментные шкивы ГРМ зажимного типа S8M
AW**S3MC060
S3MC100
(Шаг зубьев: 3,0 мм)
AW**S5MC100 R=2 (S3M)
S5MC150 R=2.5 (S5M, S8M)
(Шаг зубьев: 5,0 мм)
AW**S8MC150
S8MC250
(Шаг зубьев: 8,0 мм)
Размеры канавки зуба могут незначительно отличаться в зависимости от количества зубьев.
Внутренняя поверхность отверстия вала может не иметь обработки.
Высокомоментные шкивы ГРМ зажимного типа HTD8M
AW**3MC060
3MC100
(Шаг зубьев: 3,0 мм)
AW**5MC100 R=2 (модель 3M)
5MC150 R=2.5 (модели 5M, 8M)
(Шаг зубьев: 5,0 мм)
AW**8MC150
8MC250
(Шаг зубьев: 8,0 мм)
Размеры канавки зуба могут незначительно отличаться в зависимости от количества зубьев.
Внутренняя поверхность отверстия вала может не иметь обработки.
:
-
*
-
*
-
*
-
-
