Высокоточные винтовые редукторы для плавной и бесшумной передачи мощности

В современной промышленной автоматизации, прецизионной робототехнике и тяжелых механических трансмиссионных системах редуктор является не просто компонентом, ограничивающим скорость; это структурный краеугольный камень точности позиционирования и увеличения крутящего момента. По мере того, как серводвигатели стремятся к более высоким скоростям вращения и компактным размерам, возрос спрос на вторичные передающие устройства, которые могут обрабатывать эти динамические входные сигналы, не жертвуя ограничениями люфта или создавая акустический шум.

При проектировании высокопроизводительного многоосного оборудования выбор универсального редуктора может привести к появлению нежелательных переменных, таких как прогиб конструкции, ухудшение микролюфтов и локальные температурные скачки. Чтобы решить эти эксплуатационные проблемы, iHF Group разработала передовое решение для трансмиссии, основанное на нашей флагманской серии винтовых редукторов . Сочетая прецизионное спиральное профилирование с инновационной прямоугольной структурной оболочкой, эта система снижения скорости задает новые стандарты эффективности, жесткости и надежности долгосрочного позиционирования.

Геометрия тишины: интеграция прямоугольных спиральных фасок

Чтобы понять механическое превосходство конструкции iHF Group, необходимо сначала взглянуть на ориентацию ее ступеней зубчатой ​​передачи. Стандартные рядные редукторы часто требуют большей монтажной площади, что усложняет размещение в многоосных шарнирно-сочлененных роботах или в компактных заводских цехах.

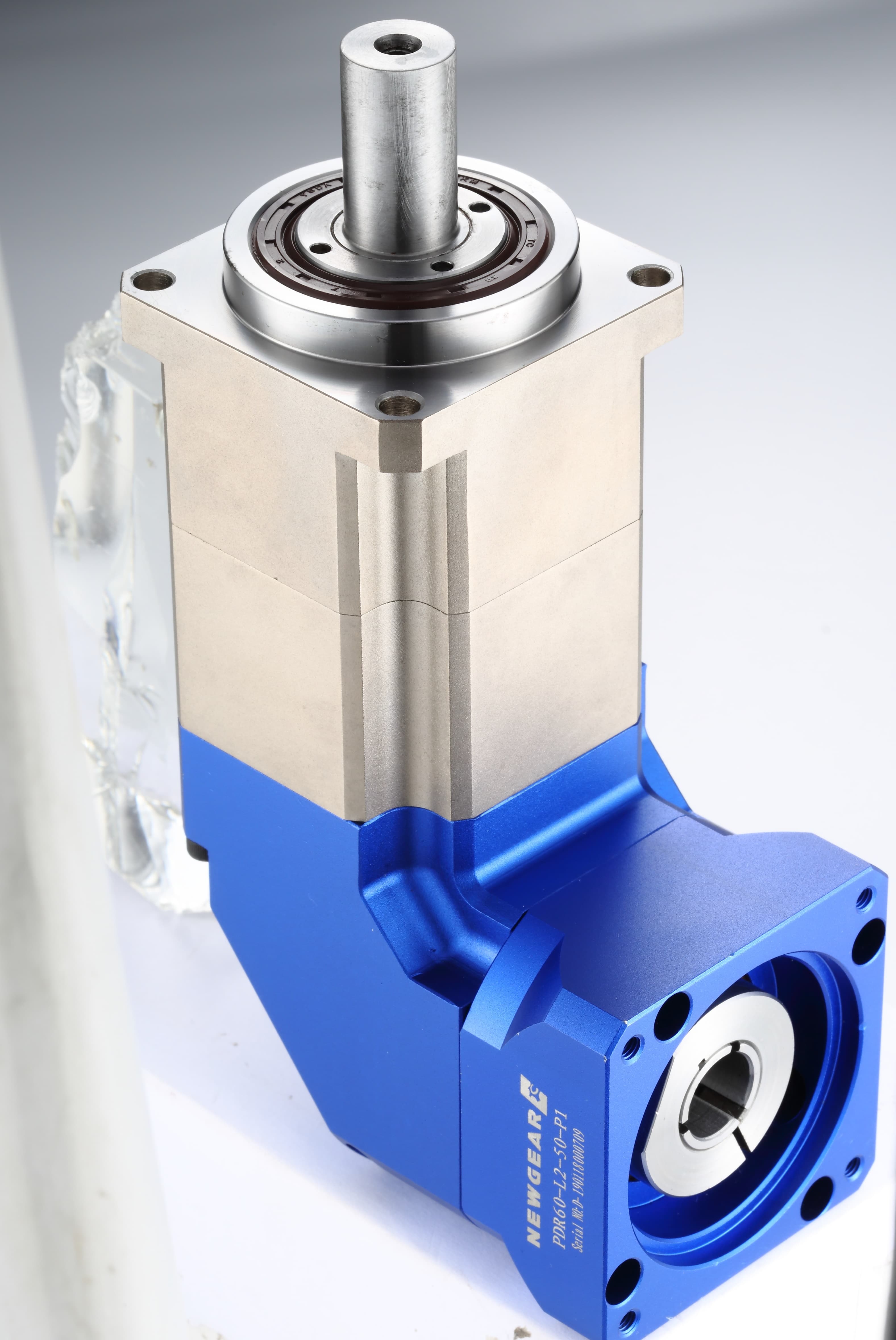

Наша система решает этот недостаток упаковки, обеспечивая компактный выход под прямым углом с помощью спирально-конических шестерен.

В отличие от конических шестерен с прямыми зубьями, которые страдают от внезапных ударов между зубьями и высокого слышимого звука во время включения на высокой скорости, спиральные конические шестерни имеют изогнутую спиральную линию зубьев. Такая геометрия обеспечивает постепенное, катящееся зацепление зубьев:

● Оптимизация гидродинамической смазки. Плавное взаимодействие качения позволяет поддерживать постоянную жидкую пленку масла между зубьями шестерни, что значительно снижает трение.

●  Понижение уровня шума. Постепенный профиль контакта обеспечивает исключительно плавную и бесшумную работу, что делает его идеальным для медицинской автоматизации, печатных линий и чистых помещений.

●  Двунаправленная обработка высоких нагрузок: Спиральные зубья равномерно распределяют осевые усилия по заготовке шестерни, позволяя конфигурации под прямым углом плавно управлять агрессивными циклами индексации вперед-назад.

Максимизация жесткости на кручение: архитектура каркаса с двойной опорой

В высокоскоростных приложениях индексации с высокой инерцией, таких как портальные системы с ЧПУ или автоматизированные упаковочные манипуляторы для захвата и размещения, внезапное ускорение и замедление подвергают внутреннее водило шестерни воздействию огромных скручивающих сил. Если внутреннее водило отклоняется хотя бы на несколько микрон, выравнивание шестерни изменяется, что приводит к ускоренному износу зубьев и немедленному уменьшению люфта.

Высокожесткий винтовой редуктор, разработанный iHF Group, устраняет эту структурную уязвимость благодаря интегрированной конструкции с двойной опорной сепараторной конструкцией. Вместо консольных планетарных штифтов, поддерживаемых только с одного конца, наши планетарные передачи размещены внутри прочного двустороннего держателя клетки.

Эта конфигурация с двойной опорой обеспечивает выдающиеся механические преимущества:

●  Устранение радиального отклонения: водило с двумя опорами равномерно распределяет радиальные и тангенциальные силы по обоим концам пальцев планетарной передачи, предотвращая смещение при максимальном пиковом крутящем моменте.

●  Высокоскоростное точное удержание: благодаря идеальной параллельности зубчатого зацепления при переменных нагрузках интегрированная архитектура обеспечивает постоянство микролюфтов в течение миллионов рабочих циклов.

Улучшение центровки двигателя с помощью прецизионных осевых и цанговых систем

Частой причиной преждевременного выхода из строя редуктора является неправильное выравнивание вала двигателя во время первоначальной установки. Даже небольшое угловое смещение между валом серводвигателя и входной шестерней создает паразитные радиальные нагрузки, приводящие к негерметичности сальников, усталости подшипников и локализованной вибрации.

iHF Group устраняет этот риск сборки, интегрируя систему регулировки осевого зазора и систему фиксации цанги.

Усовершенствованный цанговый механизм равномерно обхватывает вал двигателя, обеспечивая динамический баланс вращения даже на высоких входных скоростях. В сочетании с нашими точными шайбами ​​для регулировки осевого зазора технические специалисты могут идеально регулировать глубину ввода. Эта надежная конфигурация центровки улучшает общую центровку двигателя и его нагрузочную способность, нейтрализуя микровибрации и обеспечивая передачу 100 % крутящего момента двигателя на зубчатую передачу без нагревания.
