Раскрытие потенциала точности: преимущества полых поворотных столов в современном производстве

В передовых технологиях производства, робототехнике и системах точной сборки точность вращения и жесткость конструкции являются критически важными факторами производительности. Традиционные системы поворотного индексирования часто сталкиваются с проблемами, связанными со сложной проводкой, ограниченной жесткостью и накопленным люфтом.

Полый поворотный стол решает эти инженерные проблемы, объединяя в единой компактной системе сквозное отверстие, высокопрочную подшипниковую конструкцию и сверхточную центровку зубчатых передач. Разработанная с использованием передовых инженерных возможностей компании iHF Group, эта технология широко применяется в системах ЧПУ, полупроводниковом оборудовании и роботизированных платформах.

Полые конструкции: упрощение компоновки систем

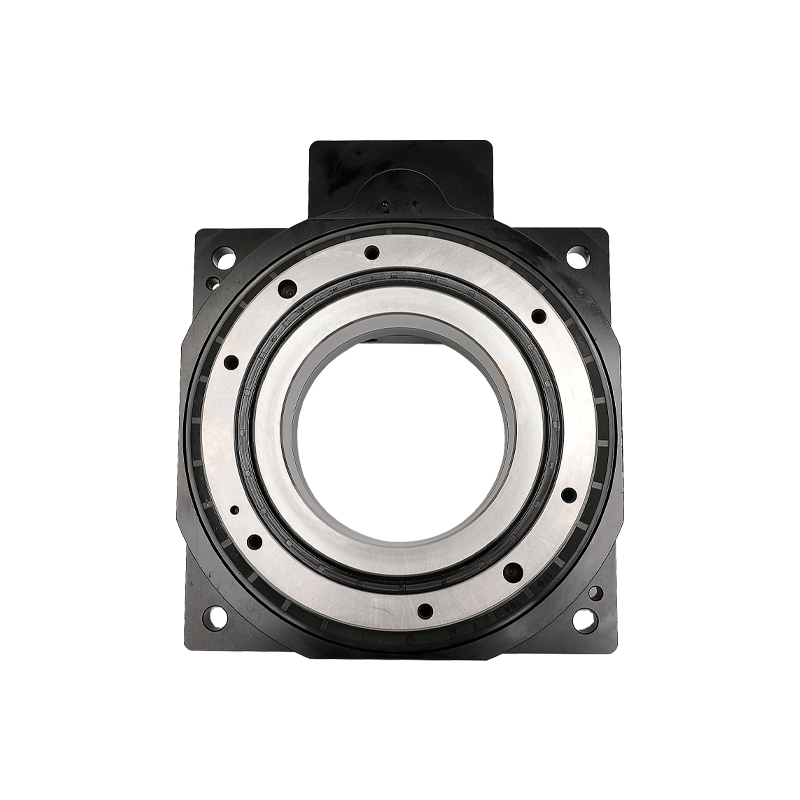

Отличительной чертой полого поворотного стола является центральное сквозное отверстие, позволяющее напрямую прокладывать кабели и трубы. Эта конструктивная особенность упрощает компоновку системы, облегчая инженерам интеграцию различных компонентов без лишнего беспорядка из внешней проводки или трубопроводов. Устраняя необходимость в дополнительных кабелепроводах, полая конструкция не только упрощает процесс монтажа, но и облегчает техническое обслуживание. Это особенно полезно в сложных системах, где пространство ограничено, позволяя создать более чистое и организованное рабочее пространство.

Исключительная жесткость: революционное решение в управлении нагрузками.

Когда речь идет о поддержке радиальных, осевых и моментных нагрузок, жесткость поворотного стола имеет решающее значение. В полом поворотном столе от iHF Group используется предварительно нагруженный поперечный роликовый подшипник с расположением роликов под углом 90°, обеспечивающий более чем в пять раз большую жесткость, чем стандартные подшипники. Эта исключительная жесткость гарантирует, что стол может выдерживать большие нагрузки без ущерба для производительности. Для отраслей, требующих высокой точности и стабильности, таких как аэрокосмическая и автомобильная промышленность, такой уровень жесткости является решающим фактором. Он минимизирует прогиб и вибрацию, что приводит к повышению точности в процессах обработки и сборки.

Исключительная точность: достижение непревзойденной точности.

В производстве точность не подлежит обсуждению, и полый поворотный стол превосходно справляется с этой задачей. После сборки стол проходит процесс перешлифовки для обеспечения высокой соосности. Это скрупулезное внимание к деталям в сочетании с шестернями класса 5 или выше и регулируемым люфтом позволяет достичь повторяемости, достигающей впечатляющих ±5 угловых секунд. Такая точность необходима для применений, требующих жестких допусков, обеспечивая идеальную подгонку каждого компонента в сборке. Способность достигать таких высоких уровней точности делает полый поворотный стол бесценным активом в прецизионной технике.

Гибкая совместимость с двигателями: индивидуальные решения для любых потребностей.

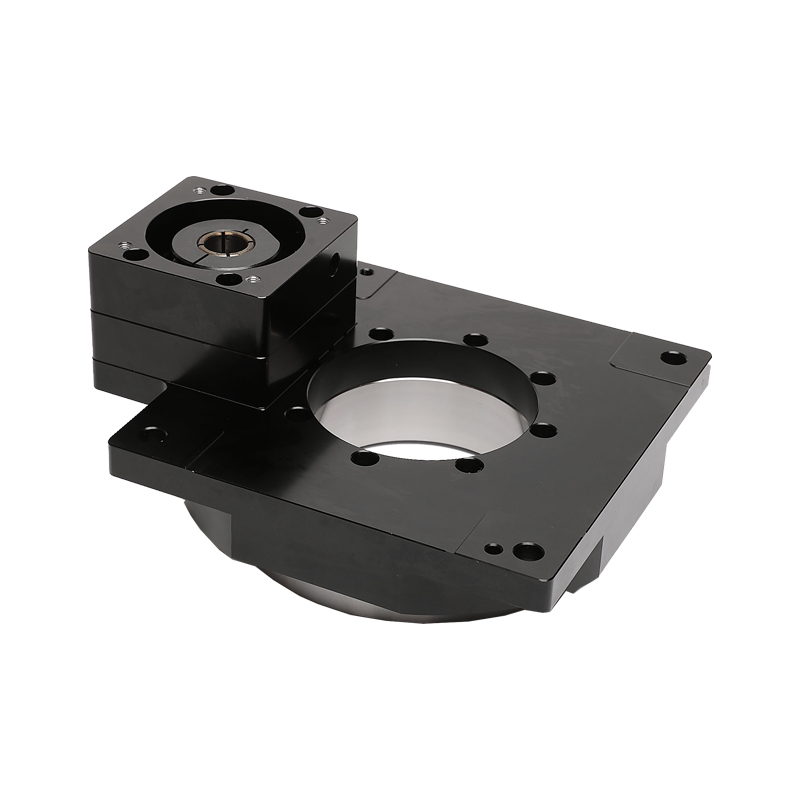

Еще одним существенным преимуществом полого поворотного стола является гибкая совместимость с различными двигателями. Компания iHF Group предлагает изготовленные на заказ входные фланцы и интерфейсы валов, позволяющие напрямую устанавливать серво- или шаговые двигатели. Такая адаптивность позволяет инженерам выбирать двигатель, наиболее подходящий для их конкретного применения, будь то высокоскоростные операции или задачи, требующие точного управления. Простота интеграции с различными типами двигателей не только повышает универсальность поворотного стола, но и позволяет создавать индивидуальные решения, отвечающие уникальным требованиям различных отраслей промышленности.

Часто задаваемые вопросы

В1: Какие отрасли промышленности больше всего выигрывают от использования полых поворотных столов?

A1: Полые поворотные столы особенно полезны в таких отраслях, как аэрокосмическая, автомобильная, робототехника и прецизионная обработка, где высокая жесткость и точность имеют решающее значение.

В2: Каким образом полая конструкция улучшает техническое обслуживание?

A2: Центральное сквозное отверстие позволяет напрямую прокладывать кабели и трубы, уменьшая беспорядок и облегчая доступ к компонентам для обслуживания без разборки всей системы.

В3: Можно ли заказать двигатель, подходящий для моего полого поворотного стола?

A3: Да, компания iHF Group предлагает изготовление входных фланцев и соединений валов на заказ, что позволяет вам выбрать двигатель, который наилучшим образом соответствует потребностям вашего применения.

Вопрос 4: Каков ожидаемый срок службы полого поворотного стола?

A4: При надлежащем техническом обслуживании и уходе полые поворотные столы могут иметь длительный срок службы, часто превышающий срок службы стандартных поворотных столов благодаря своей прочной конструкции и превосходным материалам.

Заключение

Полый поворотный стол представляет собой значительный шаг вперед в области прецизионного машиностроения. Благодаря своей инновационной полой конструкции, исключительной жесткости, высокой точности и гибкой совместимости с двигателями, он выделяется как важнейший инструмент для современных производственных процессов. Такие компании, как iHF Group, находятся на переднем крае этой технологии, предлагая решения, которые не только соответствуют, но и превосходят требования современных отраслей промышленности. Инвестируя в полые поворотные столы, предприятия могут повысить эффективность своей работы, улучшить качество продукции и, в конечном итоге, добиться успеха на конкурентном рынке.
