Как салазки с перекрестными роликами устраняют отклонение, вызванное моментом, при точном линейном движении

Стандартные линейные направляющие с шариковыми шариками обеспечивают превосходные характеристики при чисто радиальных или осевых нагрузках, но их несущая способность быстро снижается под действием опрокидывающих моментов — комбинации радиальной силы и смещения, которая создает крутящий момент вокруг продольной оси направляющей. В прецизионной автоматике, полупроводниковой технике и системах оптического позиционирования эти моменты являются не исключительными условиями, а обычными эксплуатационными состояниями. Вертикально установленный столик со смещенной полезной нагрузкой, портальная система с асимметричными инструментами или многоосная платформа выравнивания с консольными датчиками — все это создает моментные нагрузки, с которыми шариковые направляющие справляются за счет увеличенной предварительной нагрузки, увеличенных секций рельсов или резервных пар направляющих — все это увеличивает трение, размер оболочки и стоимость, не устраняя при этом фундаментальные структурные ограничения.

Направляющие с поперечными роликами iHF от iHF Group представляют собой альтернативную архитектуру линейного движения, разработанную специально для применений, в которых комбинированная нагрузка, включая значительные компоненты момента, является неотъемлемой частью профиля движения. Благодаря расположению цилиндрических роликов в ортогональных дорожках качения с V-образными канавками с интервалом 90 градусов, конструкция поперечных роликов распределяет нагрузку по четырем линиям контакта, а не по двум, обеспечивая сопротивление моменту без потерь на трение, зависящих от предварительной нагрузки.

Архитектура с перекрестными роликами: геометрия многонаправленной грузоподъемности

Направляющие качения с V-образными канавками и ортогональное расположение роликов

В поперечных роликовых направляющих iHF прецизионно отшлифованные цилиндрические ролики расположены попеременно под углом 90 градусов друг к другу внутри V-образных канавок, выточенных в рельсе и каретке. Каждый ролик контактирует с дорожкой качения в двух точках, создавая в общей сложности четыре несущих линии контакта на комплект роликов. При приложении вертикальной (радиальной) нагрузки горизонтальные ролики несут основную нагрузку, а вертикальные ролики обеспечивают боковое ограничение. При приложении горизонтальной (боковой) нагрузки распределение нагрузки меняется на противоположное. При приложении опрокидывающего момента пары диагональных контактов на противоположных сторонах направляющей противодействуют тенденции вращения за счет дифференциальной нагрузки.

Эта геометрия принципиально контрастирует с шариковыми направляющими, где нагрузка передается в двух точках контакта в виде готической арки на каждый шарик, а сопротивление моменту полностью зависит от увеличения угла контакта, вызванного предварительной нагрузкой. Архитектура с перекрестными роликами обеспечивает эквивалентную моментную нагрузку при значительно более низких уровнях предварительной нагрузки или значительно более высокую моментную нагрузку при эквивалентной предварительной нагрузке, поскольку ортогональное расположение роликов создает внутренние геометрические ограничения, а не полагается на упругую деформацию для обеспечения устойчивости.

Предварительный натяг и характеристики трения

Предварительный натяг в линейных направляющих устраняет внутренний зазор для предотвращения люфта и увеличения жесткости, но при этом возникает трение скольжения, пропорциональное величине предварительного натяга. В шариковых направляющих допустимый момент, необходимый для прецизионного применения, часто требует таких уровней предварительного натяга, которые увеличивают пусковое трение на 200–300 % по сравнению с конфигурациями с посадкой с зазором.

Направляющие с перекрестными роликами iHF обеспечивают эквивалентную жесткость и моментную способность, а уровень предварительной нагрузки на 40–60 % ниже, чем у сопоставимых шариковых направляющих. Это снижение напрямую приводит к снижению требований к крутящему моменту, уменьшению размеров двигателя, снижению тепловыделения и увеличению срока службы смазочного материала. Для применений, где плавное движение на низких скоростях имеет решающее значение (стадии лазерной интерферометрии, сканеры атомно-силовых микроскопов или системы прецизионного дозирования), меньшая пульсация трения поперечных роликовых направляющих исключает явление прерывистого проскальзывания, которое может вызвать предварительная нагрузка шариковой направляющей.

Точное производство и контроль размеров

Шлифование и сортировка роликами

Производительность каретки с поперечными роликами зависит от геометрической точности дорожек качения с V-образными канавками и размерной однородности совокупности роликов. В производственном процессе iHF Group используется профильное шлифование дорожек качения на станке с ЧПУ с точностью формы до 1 микрометра и чистотой поверхности менее Ra 0,2 микрометра. Такая точность гарантирует, что контакт роликов происходит по всей теоретической линии контакта, а не концентрируется в высоких точках, которые могут вызвать локальное напряжение и преждевременную усталость.

Ролики проходят прецизионную шлифовку и сортируются по классам диаметра с зернистостью 0,5 микрометра. Каждая направляющая iHF с перекрестными роликами собрана из роликов, выбранных из одинаковых классов диаметра, чтобы обеспечить равномерное распределение нагрузки по всем линиям контакта. Такая дисциплина сортировки предотвращает концентрацию нагрузки, которая возникает, когда ролики разного диаметра используют одну дорожку качения, когда ролики большего размера несут непропорциональную нагрузку, а ролики меньшего размера обеспечивают недостаточное ограничение.

Проверка прямолинейности и параллельности

После сборки каждый слайд подвергается измерению прямолинейности с помощью лазерной интерферометрии или прецизионных гранитных эталонных поверхностей. Характеристики прямолинейности 3 микрометра на 100 мм длины хода являются стандартными, а для метрологических и полупроводниковых применений доступны классы точности 1 микрометр. Параллельность между базовыми поверхностями рельса и каретки проверяется с точностью до 2 микрометров по всей длине хода, гарантируя, что многоосные составные конфигурации сохраняют ортогональные взаимоотношения без кумулятивной ошибки.

Грузоподъемность и жесткость

Статическая и динамическая нагрузка

Номинальная нагрузка направляющих с перекрестными роликами iHF рассчитывается в соответствии со стандартом ISO 14728-1, при этом допустимая статическая нагрузка (C₀) представляет собой нагрузку, которая вызывает остаточную деформацию, равную 0,0001 диаметра ролика при наиболее сильно нагруженном контакте, а допустимая динамическая нагрузка (C) представляет собой нагрузку, при которой 90% идентичных направляющих достигают срока службы 100 км.

Для типичных поперечных роликовых направляющих iHF с диаметром роликов 15 мм и шириной направляющих 30 мм допустимая статическая нагрузка превышает 50 кН в радиальном направлении, 30 кН в поперечном направлении и допустимый момент 500 Нм по осям тангажа и рыскания. Эти значения существенно превышают значения шариковых направляющих с эквивалентными размерами корпуса, что позволяет создавать компактные машины, для которых потребуются значительно большие секции шариковых направляющих или конфигурации с двумя рельсами.

Жесткость и прогиб при моментальной нагрузке

Важнейшим отличием производительности направляющих с поперечными роликами является прогиб под действием моментной нагрузки. При приложении опрокидывающего момента каретка поворачивается вокруг продольной оси рельса на угол, пропорциональный моменту и обратно пропорциональный крутильной жесткости. Направляющие с перекрестными роликами iHF достигают угловой жесткости 500–800 Нм/угловую минуту для стандартных конфигураций по сравнению со 150–250 Нм/угловую минуту для эквивалентных шариковых направляющих. Преимущество жесткости от 3:1 до 4:1 напрямую выражается в сохранении точности позиционирования при различных условиях полезной нагрузки — решающем факторе в прецизионной автоматизации, где отклонение центральной точки инструмента должно оставаться в пределах микрометрических допусков.

Разработка приложений: где направляющие с поперечными роликами обеспечивают дифференцированную ценность

Обработка и проверка полупроводниковых пластин

Этапы пластин в оборудовании для литографии, контроля и тестирования зондов работают в вакууме или в чистых помещениях с требованиями к позиционированию с точностью до субмикрометра. Низкое образование твердых частиц в поперечных роликовых направляющих iHF (отсутствие рециркуляционных трубок возврата шариков), совместимость с вакуумом и высокое соотношение жесткости к массе делают их оптимальными для таких применений. Группа iHF поставляет смазочные материалы, подвергаемые вакуумной обработке, и материалы с низким выделением газов для интеграции в системы EUV-литографии и электронно-лучевого контроля.

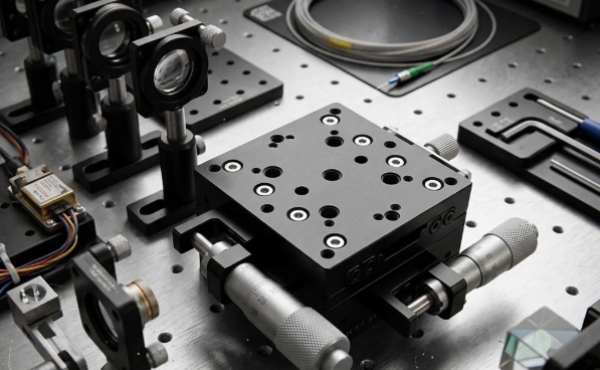

Системы прецизионной оптической центровки

Управление лазерным лучом, позиционирование эталонного рычага интерферометра и адаптивное оптическое выравнивание требуют линейного движения с нанометровым разрешением и минимальным угловым отклонением. Низкая пульсация поперечных роликовых направляющих iHF и высокая крутильная жесткость позволяют пьезоэлектрическим приводам или приводам со звуковой катушкой достигать плавного и непрерывного движения без колебаний, которые могут возникнуть при изменении трения шариковой направляющей.

Медицинская визуализация и лучевая терапия

Генетлы компьютерного томографа, столы для позиционирования пациентов с линейным ускорителем и хирургические роботизированные манипуляторы требуют линейного движения с высокой грузоподъемностью, радиационной стойкостью и доступностью для обслуживания. Открытая архитектура поперечных роликовых направляющих iHF (отсутствие рециркуляционных элементов для улавливания мусора) и варианты конструкции из нержавеющей стали удовлетворяют этим требованиям с интервалами технического обслуживания, превышающими 10 000 часов.

Метрология и координатно-измерительные машины

Оси КИМ и ступени профилометра поверхности требуют геометрической точности, которая не ухудшается под действием контактных сил датчика или изменения массы заготовки. Присущая поперечным роликовым направляющим iHF способность сохранять прямолинейность и прямоугольность в условиях переменной нагрузки, когда шариковые направляющие требуют постоянной повторной калибровки или чрезмерной массы конструкции для компенсации податливости.

视频

Часто задаваемые вопросы

Вопрос: Какова максимальная длина хода поперечных роликовых направляющих iHF?

A: Стандартная длина хода варьируется от 25 мм до 1500 мм с шагом 25 мм, а для специализированных применений доступна нестандартная длина до 3000 мм. При более длительных поездках необходимо учитывать прогиб рельса под действием собственного веса и приложенных нагрузок; iHF Group проводит структурный анализ для определения оптимального сечения рельсов и расстояния между опорами для конкретных конфигураций.

Вопрос: Могут ли направляющие с перекрестными роликами iHF работать без смазки в чистых помещениях?

Ответ: Хотя работа в сухом режиме возможна при использовании специальных покрытий и материалов, в типичных условиях применения в чистых помещениях используется минимальная смазка перфторполиэфирными (ПФПЭ) смазками, которые демонстрируют чрезвычайно низкое давление паров и образование частиц. Слайды iHF Group, совместимые с чистыми помещениями, собираются и упаковываются в средах класса 100 с проверенными протоколами очистки.

Вопрос: Какова стоимость направляющих с поперечными роликами iHF по сравнению с эквивалентными системами шариковых направляющих?

Ответ: Стоимость единицы продукции обычно на 20–40 % выше, чем у сопоставимых шариковых направляющих, но общая стоимость системы часто благоприятствует архитектуре с перекрестными роликами, если исключить конфигурации с двумя направляющими, уменьшить размер двигателя за счет снижения трения и увеличить интервалы технического обслуживания. iHF Group предоставляет анализ совокупной стоимости владения для конкретных требований применения.

Вопрос: Каков рекомендуемый уровень предварительной нагрузки и можно ли его отрегулировать в полевых условиях?

A: Стандартная предварительная нагрузка устанавливается на заводе путем выборочного подбора диаметра роликов и регулировки прокладок, обычно достигается легкая предварительная нагрузка (2–4 % от допустимой динамической нагрузки) для общей автоматизации или средняя предварительная нагрузка (5–8 %) для прецизионных применений. Регулировка преднатяга требует разборки и замены роликов; Группа iHF рекомендует заводское обслуживание для изменения преднатяга для поддержания технических характеристик.

Вопрос: Доступны ли версии из нержавеющей стали или устойчивые к коррозии?

О: Да, iHF Group предлагает дорожки качения и ролики из нержавеющей стали 440C для агрессивных сред или чистых помещений, а также корпуса из нержавеющей стали 304 для промывки. Варианты керамических роликов (нитрид кремния) доступны для обеспечения чрезвычайной коррозионной стойкости или требований к электрической изоляции.
