В многоосных роботизированных системах точность позиционирования, повторяемость и динамическая отзывчивость конечного рабочего органа определяются не только сложностью алгоритма управления. Они в основном ограничены механической шириной полосы, характеристиками люфта и плотностью крутящего момента отдельных шарнирных приводов, составляющих кинематическую цепь. Шестиосный шарнирно-сочлененный робот с точностью рабочего органа до субмиллиметра требует, чтобы каждый сустав обеспечивал разрешение углового позиционирования в диапазоне угловых секунд, а жесткость на кручение предотвращает отклонение под действием моментов, вызванных полезной нагрузкой.

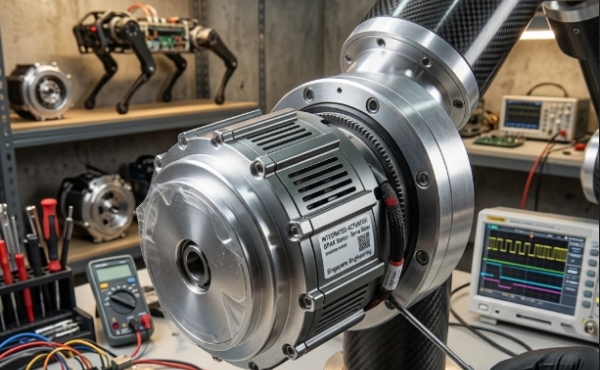

Привод двигателя робота-шарнира: ND-A5215-10 от iHF Group представляет собой специально разработанное решение для этого уровня ограничений. Вместо того, чтобы собирать стандартные серводвигатели, редукторы и энкодеры в общую конфигурацию, iHF Group интегрировала эти подсистемы в унифицированный модуль привода, оптимизированный специально для механической, тепловой и управляющей динамики роботизированного сочленения.
Интегрированная электромеханическая архитектура
Топология безрамного моментного двигателя
В традиционных конструкциях роботизированных соединений используются размещенные в корпусе серводвигатели, соединенные с планетарными или гармоническими редукторами посредством механических муфт. В этом узле возникают ошибки соосности, люфт муфты и увеличенная осевая длина, что ухудшает компактность соединения и динамический отклик.
В ND-A5215-10 используется архитектура безрамного моментного двигателя, в которой ротор непосредственно интегрирован в выходной вал шарнира, а статор — в корпус шарнира. Устранение отдельного корпуса двигателя и соединительных интерфейсов уменьшает длину соединения на 30–40 % по сравнению с обычными узлами, обеспечивая более высокое соотношение полезной нагрузки к весу и более компактные размеры робота. Моментный двигатель с прямым приводом обеспечивает постоянный крутящий момент 15 Нм при пиковой мощности 45 Нм, обеспечивая высокую плотность крутящего момента на низких скоростях, необходимую для роботизированного шарнирного сочленения, без потерь эффективности и люфта, свойственного многоступенчатому редуктору.
Снижение точности гармонического привода
Хотя безрамные моментные двигатели обеспечивают превосходную плотность крутящего момента, выходные скорости, необходимые для типичных профилей движения суставов робота (обычно 30–120 об/мин), требуют снижения скорости. ND-A5215-10 оснащен редуктором гармонического привода с передаточным числом 100:1, обеспечивающим одноступенчатое понижение с характеристиками нулевого люфта, которые не могут воспроизвести планетарные или циклоидальные системы.
Технология Harmonic Drive использует гибкую шлицу, деформируемую генератором волн против круглой шлицы, создавая одновременное зацепление нескольких зубьев, которое распределяет нагрузку на 30% доступных зубьев. Такая геометрия зацепления обеспечивает повторяемость положения ±10 угловых секунд и жесткость на кручение, превышающую 20 000 Нм/рад, — характеристики, которые напрямую влияют на точность рабочего органа в многоосных конфигурациях.
Подразделение iHF Group, занимающееся производством приводов для прецизионных роботизированных шарниров, проверяет компоненты гармонического привода путем измерения профиля формы зубьев с гибкими шлицами, геометрии отверстия круглого шлица и биения подшипника генератора волн. Сборка включает протоколы предварительной нагрузки, которые оптимизируют рисунок контакта в зацеплении, не вызывая чрезмерного напряжения гибких шлицов, которое может снизить усталостную долговечность.
Архитектура обратной связи с двойным абсолютным энкодером
Управление положением в роботизированных соединениях требует обратной связи в двух различных точках: положение ротора двигателя для коммутации и управления векторным током, а также положение выходного вала для замыкания сервоконтура на уровне соединения. В ND-A5215-10 встроены два абсолютных энкодера — 23-битный многооборотный энкодер на роторе двигателя и 19-битный однооборотный энкодер на выходе гармонического привода.
Такая конфигурация с двумя энкодерами обеспечивает расширенные стратегии управления: компенсация пульсаций крутящего момента посредством прямой связи по положению двигателя, компенсация люфта посредством обратной связи по выходному положению и обнаружение столкновений посредством мгновенной оценки крутящего момента по току двигателя и производной положения. Абсолютное кодирование исключает последовательность возврата в исходное положение при включении питания, сокращает время запуска робота и обеспечивает безопасное восстановление работы после аварийной остановки.
Управление температурным режимом и непрерывная работа
Проектирование тепловых путей
Бескорпусные моментные двигатели генерируют резистивные потери (I²R) в обмотках статора, которые необходимо рассеивать, чтобы предотвратить ухудшение изоляции и размагничивание редкоземельных магнитов ротора. В компактных конфигурациях шарниров, где двигатель встроен в корпус шарнира, обычное воздушное охлаждение непрактично.
В ND-A5215-10 используется контур жидкостного охлаждения, встроенный в корпус шарнира, с каналами для охлаждающей жидкости, выточенными в конструкции из алюминиевого сплава, которые непосредственно контактируют с пакетом пластин статора. Данная конструкция обеспечивает термическое сопротивление обмотки и охлаждающей жидкости 0,15 К/Вт, что обеспечивает непрерывную работу с номинальным крутящим моментом при температуре охлаждающей жидкости на входе до 35°C. Для применений, где отсутствует охлаждающая жидкость, компания iHF Group предлагает термически оптимизированный вариант с воздушным охлаждением с удлиненной геометрией ребер и внутренней принудительной конвекцией.
Тепловое моделирование и защита
Группа iHF предоставляет тепловые модели, откалиброванные для конкретных профилей движения роботов, что позволяет клиентам прогнозировать повышение температуры обмотки в соответствии с ожидаемыми рабочими циклами. Встроенные датчики температуры (термисторы PT1000, встроенные в концевые витки обмотки) обеспечивают тепловой мониторинг в реальном времени с защитой от перегрева, которая снижает номинальный ток до того, как будут достигнуты пороговые значения повреждения.
Механическая интеграция и стандартизация интерфейсов
Архитектура полого вала
ND-A5215-10 имеет центральное сквозное отверстие диаметром 15 мм, позволяющее прокладывать силовые кабели, сигнальную проводку, пневматические линии или оптические волокна через центр соединения, а не прокладывать их наружу. Такая конструкция полого вала исключает сложность прокладки кабелей в многоосных роботах, снижает риск зацеплений во время движения и сохраняет чистую внешнюю геометрию для совместных роботов, где ожидается близость человека.
Совместимость монтажного интерфейса
Группа iHF стандартизирует механические интерфейсы ND-A5215-10 в соответствии с шаблонами фланцев ISO 9409-1, что обеспечивает прямую интеграцию с коммерчески доступными манипуляторами роботов без изготовления специальных адаптеров. Выходной вал оснащен шпоночным или шлицевым интерфейсом, способность передачи крутящего момента которого превышает пиковую мощность привода, что предотвращает выход из строя интерфейса в условиях опрокидывания или столкновения.
Интеграция системы управления
Протокол связи EtherCAT
ND-A5215-10 объединяет электронику сервопривода с связью по полевой шине EtherCAT, обеспечивая время цикла 1 мс для обновления команд положения и 125 мкс для замыкания контура крутящего момента. Эта полоса пропускания связи поддерживает усовершенствованные алгоритмы управления движением: управление импедансом для совместного ограничения силы робота, подавление вибрации посредством обратной связи по ускорению на уровне суставов и прогнозное обслуживание посредством отслеживания тенденций параметров двигателя.
Интеграция функций безопасности
Функциональная безопасность согласно SIL 3 / PL e достигается за счет резервного контроля положения (двойные энкодеры с перекрестным сравнением), схемы безопасного отключения крутящего момента (STO) с аппаратными блокировками и безопасного управления тормозом для осей с гравитационной нагрузкой. iHF Group предоставляет документацию по безопасности, включая анализ FMEDA и отчеты об испытаниях на внесение неисправностей, для поддержки процессов маркировки CE и сертификации функциональной безопасности клиентов.
Домены приложений
Совместная робототехника
Компактный корпус ND-A5215-10, низкая инерция отражения и возможности чувствительного к силе управления делают его подходящим для совместных соединений роботов, где взаимодействие человека и робота требует внутренней безопасности за счет контроля крутящего момента и положения, а не внешней защиты. Высокая способность обратного хода гармонического привода обеспечивает плавное движение при приложении внешних сил, при этом система управления определяет контактные силы ниже 150 Н на концевом рабочем органе.
Хирургическая и медицинская робототехника
Применения медицинских роботов требуют совместимости со стерилизацией, электромагнитной совместимости для условий операционной и точности позиционирования для манипуляций с тканями. iHF Group предлагает ND-A5215-10 с медицинской отделкой поверхности, биосовместимыми смазками и экранированными кабельными сборками, которые соответствуют требованиям электромагнитной совместимости IEC 60601-1.
Производство полупроводников и электроники
Совместимость с чистыми помещениями (класс 3 по стандарту ISO), минимальное образование твердых частиц и работа без вибрации необходимы при работе с пластинами и сборке электроники. Закрытый гармонический привод и бескорпусный двигатель ND-A5215-10 исключают образование остатков износа щеток, а точная балансировка и предварительная нагрузка подшипников минимизируют передачу вибрации на чувствительное технологическое оборудование.
Часто задаваемые вопросы
Вопрос: Какова максимальная грузоподъемность при использовании ND-A5215-10 в конфигурации шестиосного робота?
О: Грузоподъемность зависит от длины рычага, профилей ускорения и рабочего цикла, а не только от крутящего момента привода. Для типичного шестиосного робота с вылетом 800 мм с ND-A5215-10 на шарнирах 2, 3 и 4 и приводами меньшего размера на запястьях максимальная полезная нагрузка составляет примерно 10–15 кг при ускорении 1 g и рабочем цикле 50 %. iHF Group предоставляет инструменты кинематического моделирования для оптимизации выбора привода для конкретной геометрии робота и требований к движению.
Вопрос: Может ли ND-A5215-10 работать без жидкостного охлаждения при температуре окружающей среды до 40°C?
A: Вариант с воздушным охлаждением поддерживает номинальный постоянный крутящий момент при температуре окружающей среды до 35°C с естественной конвекцией и до 40°C со снижением номинального крутящего момента до 80%. Для продолжительной работы при температуре выше 40°C или в закрытых помещениях с ограниченным потоком воздуха рекомендуется жидкостное охлаждение. Служба термического моделирования iHF Group может спрогнозировать производительность для конкретных условий установки.
Вопрос: Какой интервал технического обслуживания рекомендуется для редуктора Harmonic Drive?
О: При нормальных условиях эксплуатации (номинальный крутящий момент, умеренная ударная нагрузка, достаточная смазка) усталостная долговечность гибкого шлицевого привода Harmonic превышает 10 000 часов работы. Группа iHF рекомендует ежегодно проверять состояние выходного подшипника путем анализа вибрации и заменять смазку каждые 5000 часов работы или 2 года, в зависимости от того, что наступит раньше. Встроенные функции мониторинга состояния могут продлить эти интервалы с помощью алгоритмов профилактического обслуживания.
Вопрос: Совместим ли ND-A5215-10 с сервоконтроллерами сторонних производителей?
О: ND-A5215-10 оптимизирован для интеграции со встроенным сервоприводом iHF Group, но параметры двигателя (фазовое сопротивление, индуктивность, постоянная противо-ЭДС, протоколы энкодера) документированы для поддержки интеграции контроллера стороннего производителя. Прежде чем выбирать неинтегрированные контроллеры, заказчики должны проверить пропускную способность токового контура и совместимость алгоритмов коммутации с командой разработчиков приложений iHF Group.
Вопрос: Какова спецификация люфта и как она влияет на повторяемость работы робота?
A: Редуктор гармонического привода обеспечивает нулевой люфт благодаря своей упругой геометрии зацепления. Измеренный гистерезис на выходном валу обычно составляет ±3 угловых секунды в условиях холостого хода. В практических приложениях роботов структурная податливость и разрешение энкодера доминируют в повторяемости, а не в люфте шестерни, при этом ND-A5215-10 вносит менее 5% общей ошибки повторяемости системы в хорошо спроектированных кинематических цепях.
