Редуктор Newgear Spur Right Angle Bevel PVFN для Nema 17

Управляйте миром с помощью планетарной трансмиссии и ведите будущее с помощью точного производства

1. Механизм со спиральной конической передачей для достижения прямого угла поворота рулевого колеса

2. Выходной вал с квадратным фланцем

3. В сочетании с прямой зубчатой передачей, одноконсольная конструкция, чрезвычайно экономичная.

4. Входной вал можно открыть с помощью шпоночного паза.

5. Возвратный зазор 8-16 угл. мин.

Преимущества:

Компактная конструкция: прямоугольная конфигурация обеспечивает компактную интеграцию в компоновку оборудования.
Высокий крутящий момент: способность выдерживать большие нагрузки, сохраняя при этом плавность работы.
Точность управления: малый люфт обеспечивает точное позиционирование для шаговых двигателей.
Прочность и надежность: высококачественные материалы и точная конструкция гарантируют долговечность.
Настраиваемые параметры: гибкость OEM-производителя обеспечивает индивидуальные решения для различных сфер применения.

Диапазон технических характеристик: 60-160

Диапазон передаточных чисел: 3-100

Диапазон точности: 8–16 угловых минут

Угловой конический редуктор Newgear PVFN для Nema 17 сочетает в себе компактную конструкцию, высокий крутящий момент и точное управление движением в одном эффективном корпусе. Благодаря малому люфту, прочной конструкции и возможности OEM-кастомизации редуктор PVFN обеспечивает надежную, точную и плавную работу в различных промышленных и автоматизированных системах.

Для производителей и инженеров, которым требуются компактные, высокопроизводительные и настраиваемые угловые редукторы, серия PVFN обеспечивает исключительную ценность и универсальность.

Редуктор Newgear Spur Right Angle Bevel PVFN для Nema 17

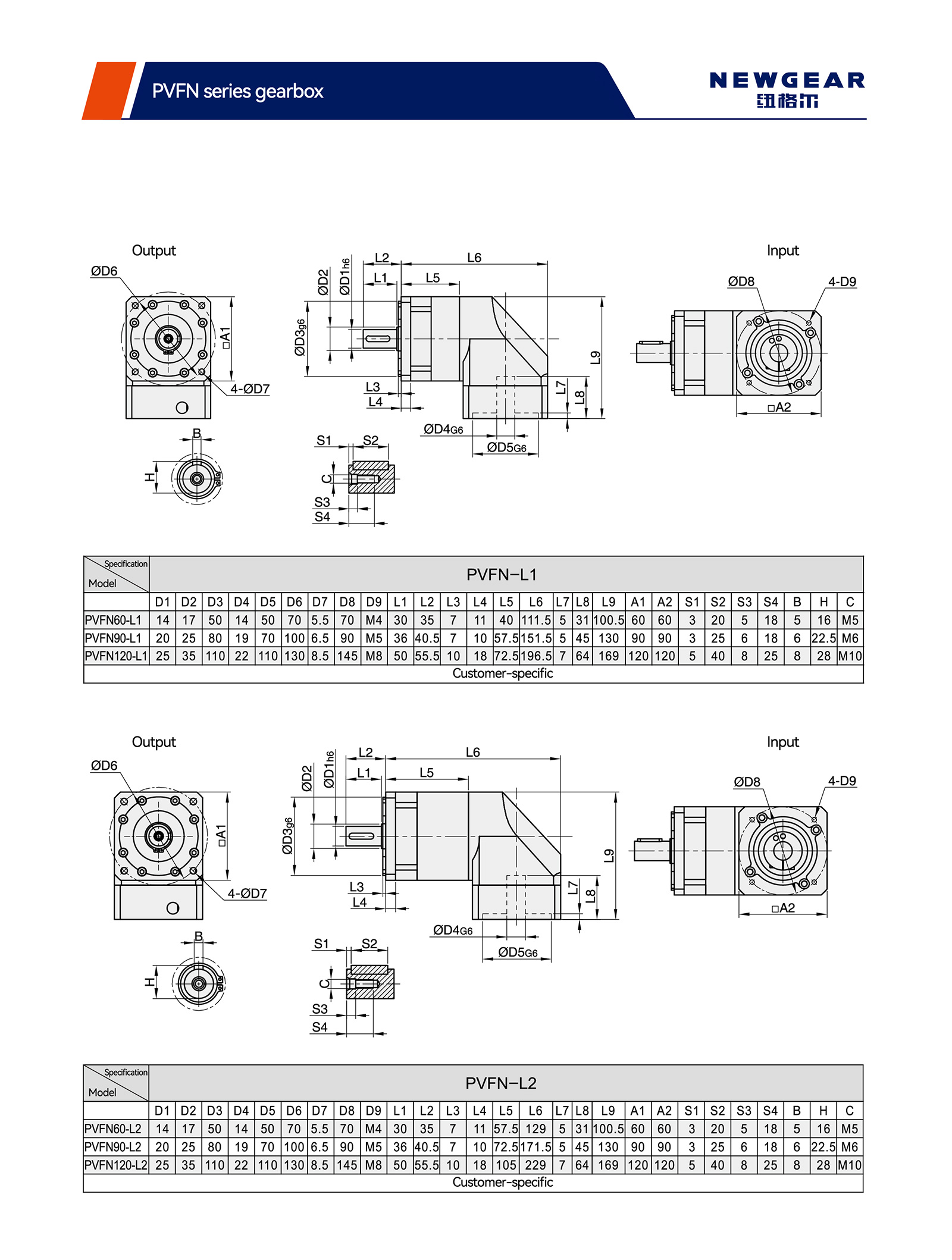

Технические параметры			Модельный ряд	ПВФН60	ПВФН90	ПВФН120
Максимальный крутящий момент			Нм	1,5-часовой номинальный крутящий момент
Крутящий момент экстренного торможения			Нм	2 Номинальный крутящий момент
Максимально допустимая радиальная сила			Н	240	450	1240
Максимально допустимая осевая сила			Н	220	430	1000
Жесткость кручения			Нм/угловая минута	1.8	4.85	11
Максимальная скорость ввода			об/мин	8000	6000	6000
Номинальная входная скорость			об/мин	4000	3500	3500
Шум			дБ	≤58	≤60	≤65
Средняя продолжительность жизни			час	20000
Эффективность при полной нагрузке			%	L1≥95% L2≥92%
Обратная реакция	П1	Л1	угловых минут	≤8	≤8	≤8
	П1	L2	угловых минут	≤12	≤12	≤12
	П2	Л1	угловых минут	≤16	≤16	≤16
	П2	L2	угловых минут	≤20	≤20	≤20
Момент инерции	Л1	3	Кг.см°	0,46	1.73	12.78
		4	Кг.см2	0,46	1.73	12.78
		5	Кг.см2	0,46	1.73	12.78
		7	Кг.см°	0,41	1.42	11.38
		10	Кг.см2	0,41	1.42	11.38
	L2	12	Кг.см2	0,44	1.49	12.18
		15	Кг.см2	0,44	1.49	12.18
		16	Кг.см'	0,44	1.49	12.18
		20	Кг.см2	0,44	1.49	12.18
		25	Кг.см2	0,44	1.49	12.18
		28	Кг.см'	0,44	1.49	12.18
		30	Кг.см2	0,44	1.49	12.18
		35	Кг.см2	0,44	1.49	12.18
		40	Кг.см°	0,44	1.49	12.18
		50	Кг.см2	0,34	1.25	11.48
		70	Кг.см2	0,34	1.25	11.48
		100	Кг.см°	0,34	1.25	11.48

Технические параметры		Модельный ряд	ПВФН60	ПВФН90	ПВФН120
	Спецификация	Соотношение	ПВФН60	ПВФН90	ПВФН120
Номинальный крутящий момент	Л1	3	27	96	161
		4	40	122	210
		5	40	122	210
		7	34	95	170
		10	16	56	86
	L2	12	27	96	161
		15	27	96	161
		16	40	122	210
		20	40	122	210
		25	40	122	210
		28	40	122	210
		30	27	96	161
		35	40	122	210
		40	40	122	210
		50	40	122	210
		70	34	95	170
		100	16	56	86
Степень защиты		IP65
Рабочая температура		— от 10°С до 90°С
Вес (кг)	Л1		1.7	4.4	10
Вес (кг)	L2		1.9	5.0	13

: Адаптация серводвигателя Адаптация серводвигателя

Редуктор Newgear Spur Right Angle Bevel PVFN для Nema 17
