1. Механизм со спиральной конической передачей для достижения прямого угла поворота рулевого колеса
2. Выходной вал с квадратным фланцем
3. В сочетании с прямой зубчатой передачей, одноконсольная конструкция, чрезвычайно экономичная.
4. Входной вал можно открыть с помощью шпоночного паза.
5. Возвратный зазор 8-16 угл. мин.
Приложения:

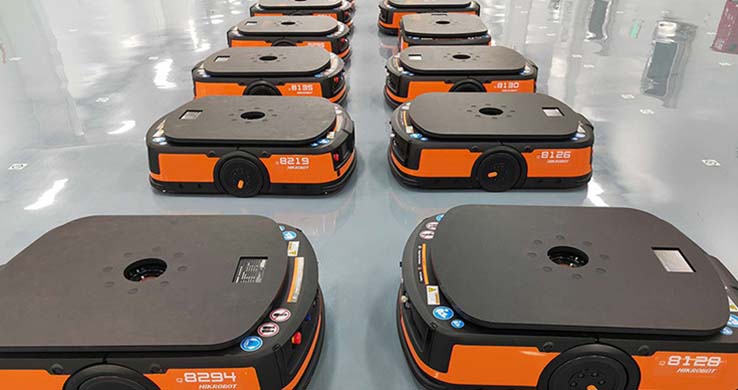

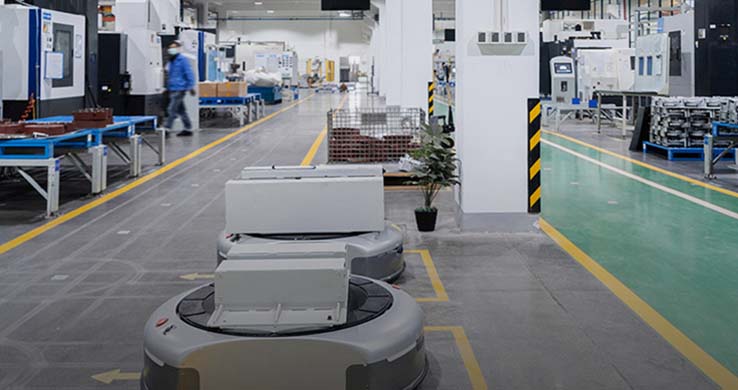

Конвейерные системы: снижение скорости оборудования для обработки и перемещения материалов.
Упаковочное оборудование: плавная и точная работа на высокоскоростных производственных линиях.
Промышленная автоматизация: управление крутящим моментом и уменьшение движения автоматизированного оборудования.
Перерабатывающее оборудование: надежная работа в пищевой, текстильной и химической промышленности.
Диапазон технических характеристик: 60-160
Диапазон передаточных чисел: 3-100
Диапазон точности: 8–16 угловых минут

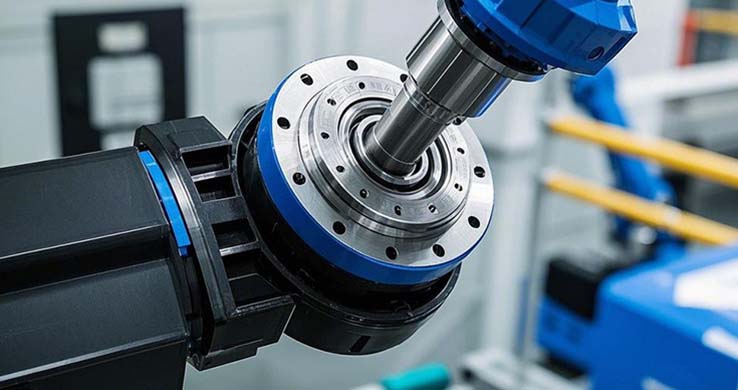

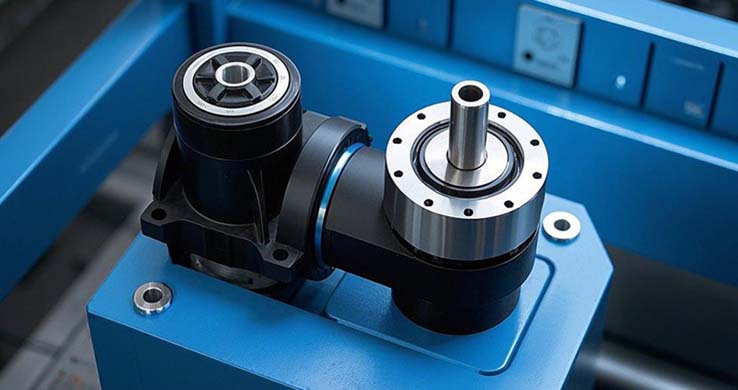

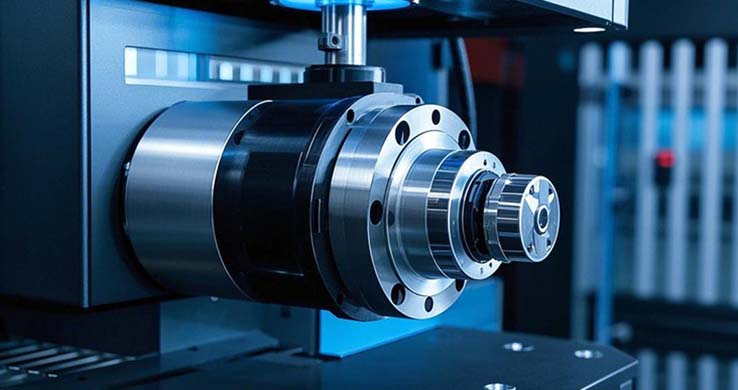

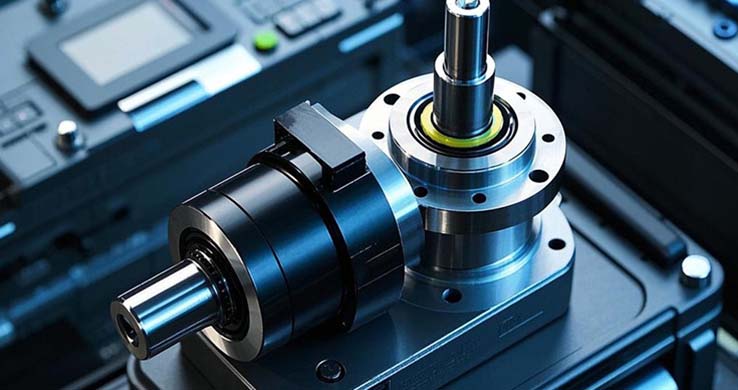

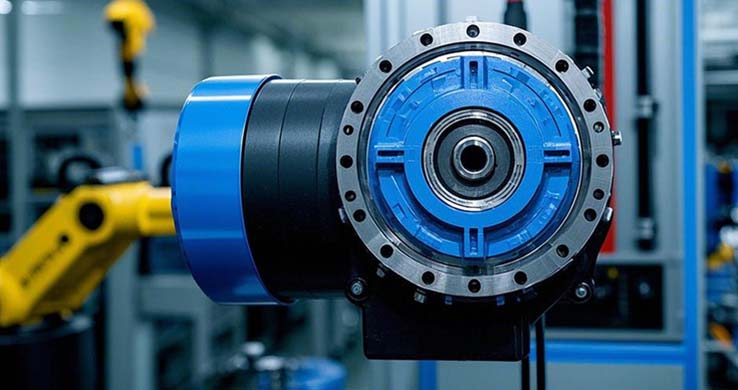

Угловой конический редуктор Newgear PVLN сочетает в себе точность, долговечность и компактную конструкцию в одном высокопроизводительном корпусе. Благодаря малому люфту и прочной конструкции редуктор PVLN представляет собой надежное, эффективное и адаптивное решение для современного промышленного оборудования, требующего снижения скорости под прямым углом.

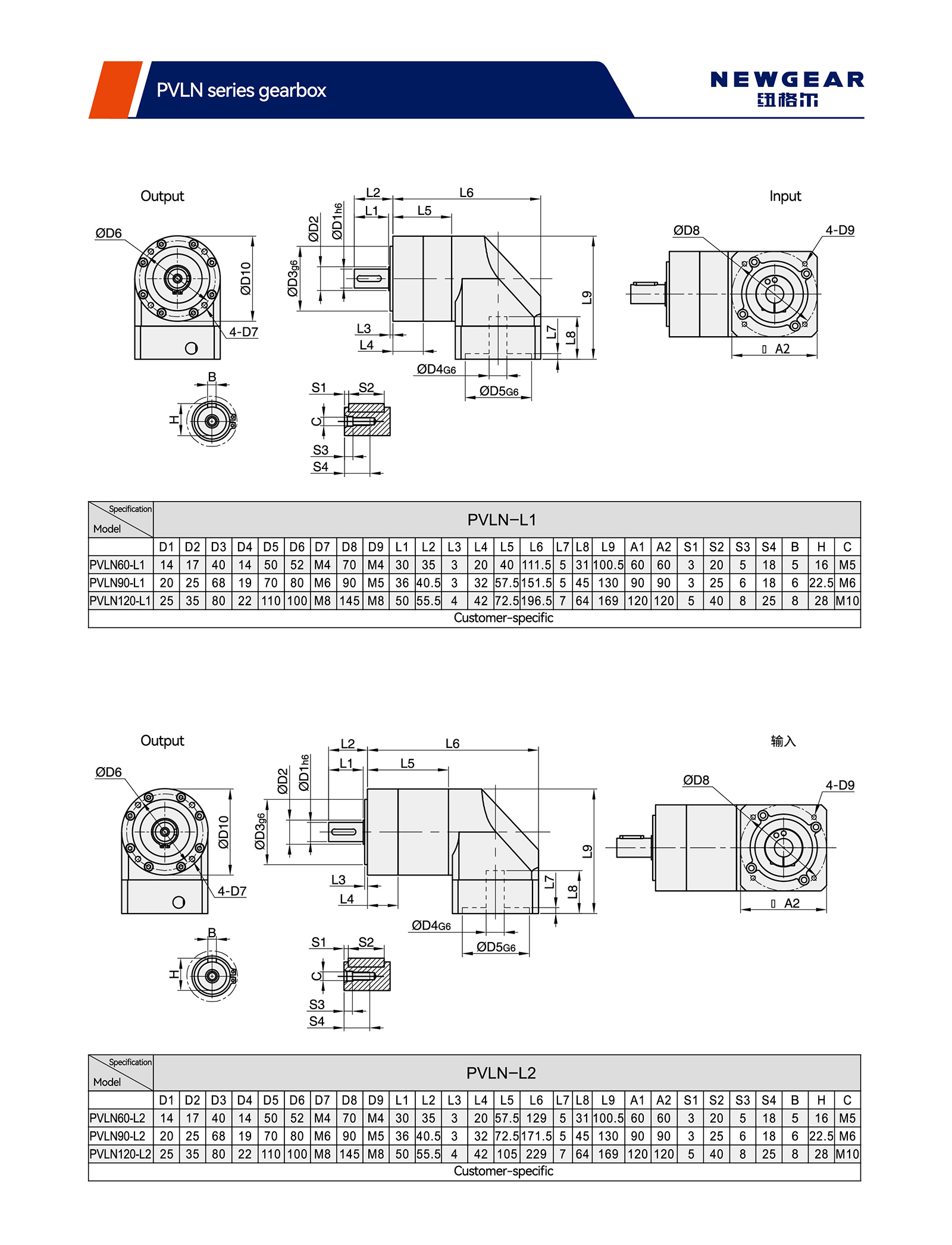

| Технические параметры | Модельный ряд | ПВЛН60 | ПВЛН90 | ПВЛН120 | ||
| Максимальный крутящий момент | Нм | 1,5-часовой номинальный крутящий момент | ||||
| Крутящий момент экстренного торможения | Нм | 2 Номинальный крутящий момент | ||||
| Максимально допустимая радиальная сила | Н | 240 | 450 | 1240 | ||
| Максимально допустимая осевая сила | Н | 220 | 430 | 1000 | ||
| Жесткость кручения | Нм/угловая минута | 1.8 | 4.85 | 11 | ||
| Максимальная скорость ввода | об/мин | 8000 | 6000 | 6000 | ||
| Номинальная входная скорость | об/мин | 4000 | 3500 | 3500 | ||
| Шум | дБ | ≤58 | ≤60 | ≤65 | ||
| Средняя продолжительность жизни | час | 20000 | ||||
| Эффективность при полной нагрузке | % | L1≥95% L2≥92% | ||||
| Обратная реакция | П1 | Л1 | угловых минут | ≤8 | ≤8 | ≤8 |
| L2 | угловых минут | ≤12 | ≤12 | ≤12 | ||
| П2 | Л1 | угловых минут | ≤16 | ≤16 | ≤16 | |
| L2 | угловых минут | ≤20 | ≤20 | ≤20 | ||
| Момент инерции | Л1 | 3 | Кг.см° | 0,46 | 1.73 | 12.78 |
| 4 | Кг.см2 | 0,46 | 1.73 | 12.78 | ||
| 5 | Кг.см2 | 0,46 | 1.73 | 12.78 | ||
| 7 | Кг.см° | 0,41 | 1.42 | 11.38 | ||
| 10 | Кг.см2 | 0,41 | 1.42 | 11.38 | ||
| L2 | 12 | Кг.см2 | 0,44 | 1.49 | 12.18 | |
| 15 | Кг.см2 | 0,44 | 1.49 | 12.18 | ||
| 16 | Кг.см' | 0,44 | 1.49 | 12.18 | ||
| 20 | Кг.см2 | 0,44 | 1.49 | 12.18 | ||
| 25 | Кг.см2 | 0,44 | 1.49 | 12.18 | ||
| 28 | Кг.см' | 0,44 | 1.49 | 12.18 | ||
| 30 | Кг.см2 | 0,44 | 1.49 | 12.18 | ||
| 35 | Кг.см2 | 0,44 | 1.49 | 12.18 | ||
| 40 | Кг.см° | 0,44 | 1.49 | 12.18 | ||
| 50 | Кг.см2 | 0,34 | 1.25 | 11.48 | ||
| 70 | Кг.см2 | 0,34 | 1.25 | 11.48 | ||
| 100 | Кг.см° | 0,34 | 1.25 | 11.48 | ||
| Технические параметры | Модельный ряд | ПВЛН60 | ПВ Л Н90 | ПВ Л Н120 | ||
| Спецификация | Соотношение | |||||
| Номинальный крутящий момент | Л1 | 3 | 27 | 96 | 161 | |
| 4 | 40 | 122 | 210 | |||
| 5 | 40 | 122 | 210 | |||
| 7 | 34 | 95 | 170 | |||
| 10 | 16 | 56 | 86 | |||
| L2 | 12 | 27 | 96 | 161 | ||
| 15 | 27 | 96 | 161 | |||
| 16 | 40 | 122 | 210 | |||
| 20 | 40 | 122 | 210 | |||
| 25 | 40 | 122 | 210 | |||
| 28 | 40 | 122 | 210 | |||
| 30 | 27 | 96 | 161 | |||
| 35 | 40 | 122 | 210 | |||
| 40 | 40 | 122 | 210 | |||
| 50 | 40 | 122 | 210 | |||
| 70 | 34 | 95 | 170 | |||
| 100 | 16 | 56 | 86 | |||
| Степень защиты | IP65 | |||||
| Рабочая температура | — от 10°С до 90°С | |||||
| Вес (кг) | Л1 | 1.7 | 4.4 | 12.0 | ||
| L2 | 1.9 | 5.0 | 14.0 | |||
:
