Productfeatures:
1. Диапазон размеров: 42/60/90.
2. Диапазон передаточных чисел: 2/3/5.
3. Диапазон точности: 3–6 угловых минут.
4. Высокая точность, низкий уровень шума, высокая жесткость.
Прецизионная модель отличается минимальным люфтом и точным позиционированием; Шестерни трансмиссии спроектированы с высокой точностью и отвечают требованиям качества, обеспечивающим точную передачу, низкий уровень шума и высокую жесткость.
5. Компактный и компактный дизайн.
Оснащен косозубыми коническими шестернями, позволяющими устанавливать двигатель под углом 90 градусов для экономии места для установки.
| Серия продуктов | Технические характеристики продукта | Этапы | Соотношение | Блэклэш | Тип выхода | Код монтажа |
| ЦТС | 42 60 90 | L1=1 ступень | 2 3 5 | P1 = Прецизионная обратная связь P2=Стандартный люфт | S4=Выход с одним валом | Д1/Д2/Д3/Д4/ЛР |
| Все модели имеют входные валы без шпоночных пазов; пожалуйста, укажите в примечаниях, требуется ли дополнительная обработка | ||||||
Спецификация Технические параметры | ПЗТ42 | ПЗТ60 | ПЗТ90 | |||
| Этапы | Соотношение | Единица | ||||
| Номинальный крутящий момент T, (Нм) | Л1 | 2 | Нм | 23 | 30 | 60 |
| 3 | Нм | 20 | 35 | 55 | ||
| 5 | Нм | 18 | 25 | 50 | ||
| Максимальный выходной крутящий момент T2N | Нм | Выходной крутящий момент в 2,5 раза выше номинального | ||||
| Номинальная входная скорость | об/мин | 1500 | ||||
| Максимальная входная скорость | об/мин | 300 | ||||
| Максимально допустимая радиальная сила | Н | 350 | 560 | 1050 | ||
| Максимально допустимая осевая сила | Н | 160 | 230 | 550 | ||
| Момент инерции | Кг·см² | 0,03 | 0,08 | 0,09 | ||
| Люфт | угл. мин. | P1≤3 P2≤6 | ||||
| Уровень шума | дБ | ≤58 | ≤58 | ≤60 | ||
| Эффективность при полной нагрузке | % | 97% | ||||
| Срок службы | час | >20000 | ||||
| Рабочая температура | ℃ | -25℃~90℃ | ||||
| Метод смазки | / | Синтетическая смазка | ||||
| Направление вращения | / | Ввод и вывод в одном направлении | ||||
| Рейтинг защиты | / | IP65 | ||||
| Тип монтажа | / | Любой | ||||
| Масса | Кг | 0,49 | 1,25 | 3,93 | ||
Вышеуказанные параметры предназначены только для справки; Фактические эксплуатационные данные продукта имеют преимущественную силу.

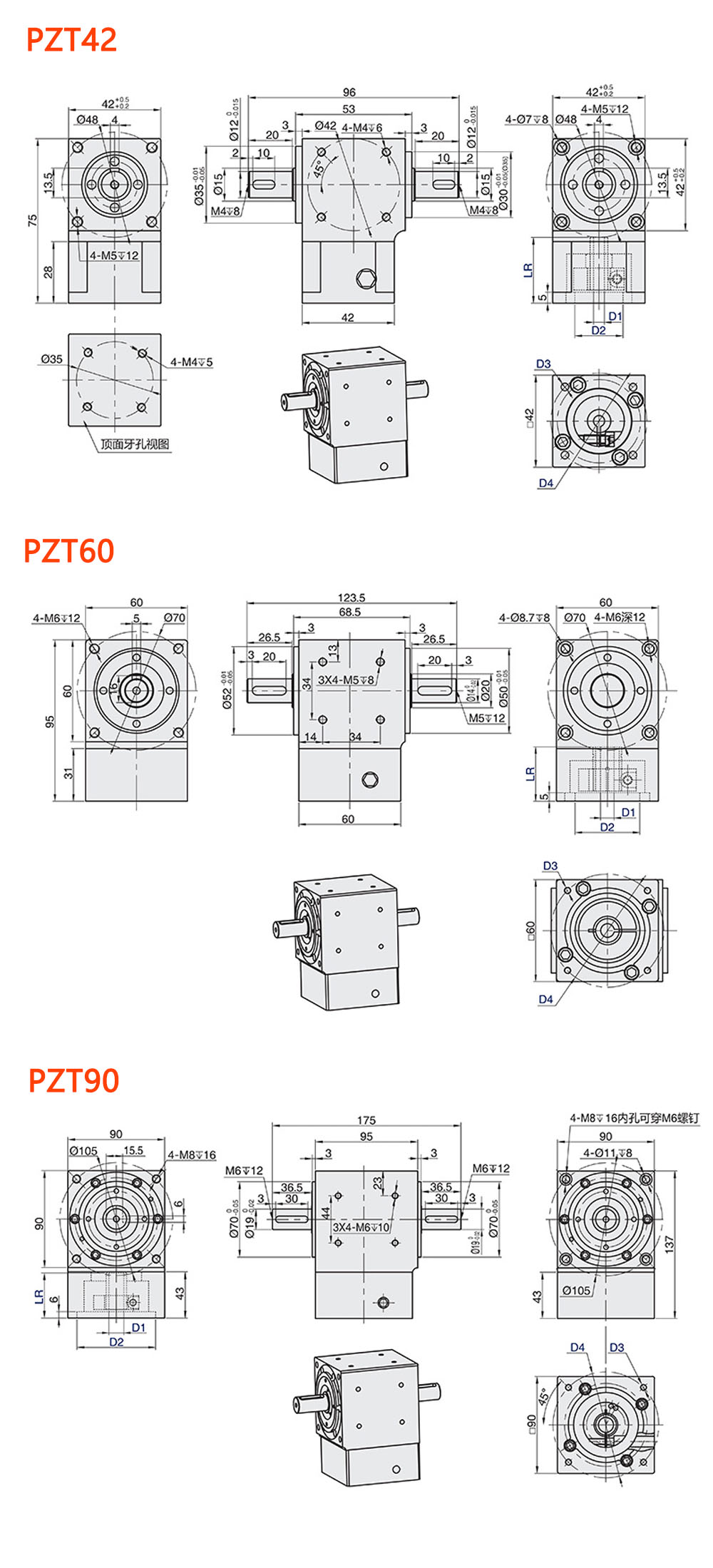

| Ряд | Этапы | Соотношение | Люфт | Тип выхода | Входные монтажные размеры | ||||
| Д1 | Д2 | Д3 | Д4 | ЛР | |||||
| ПЗТ42 | Л1 | 2 3 5 | P1 = Прецизионный люфт P2=Стандартный люфт | S3=Выход с одним валом | 5 | 22 | М3 | 43,8 | ЛР30 |
| 5 | 22 | 3,5 | 43,8 | ЛР30 | |||||
| 8 | 30 | М3 | 45 | ЛР30 | |||||
| 8 | 30 | М4 | 46 | ЛР30 | |||||
| ПЗТ60 | 8 | 36 | М4 | 70,7 | LR32 | ||||
| 8 | 38,1 | М4 | 66,7 | LR32 | |||||
| 14 | 50 | М4 | 70 | LR32 | |||||
| 14 | 50 | М5 | 70 | LR32 | |||||
| ПЗТ90 | 14 | 73 | М5 | 98,4 | LR42 | ||||
| 19 | 70 | М5 | 90 | LR42 | |||||
| 19 | 70 | М6 | 90 | LR42 | |||||
