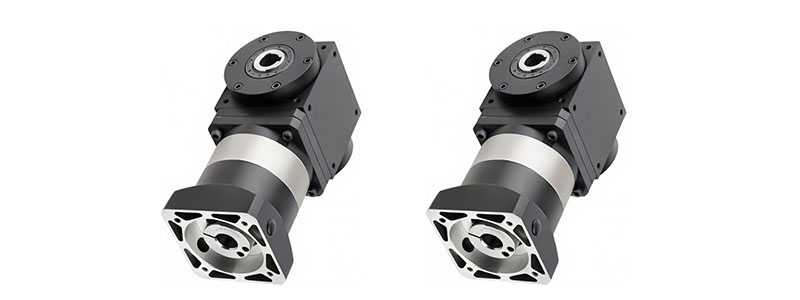

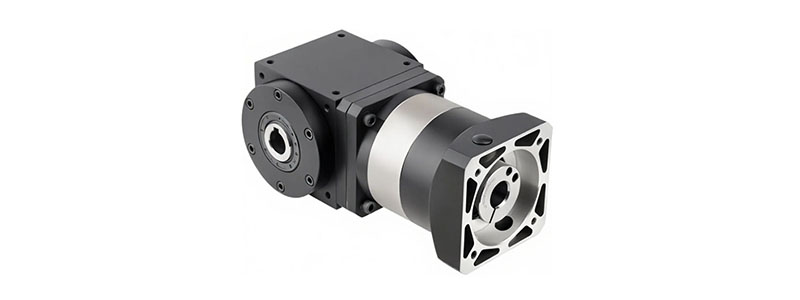

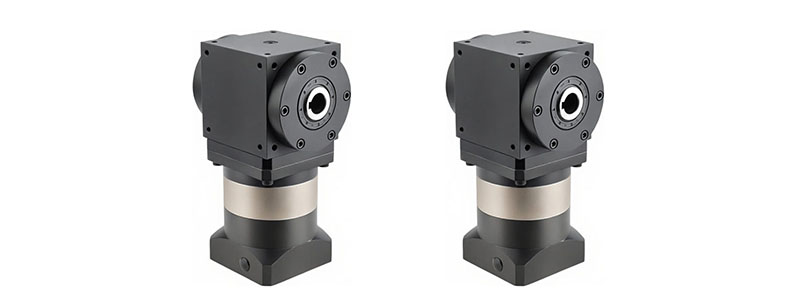

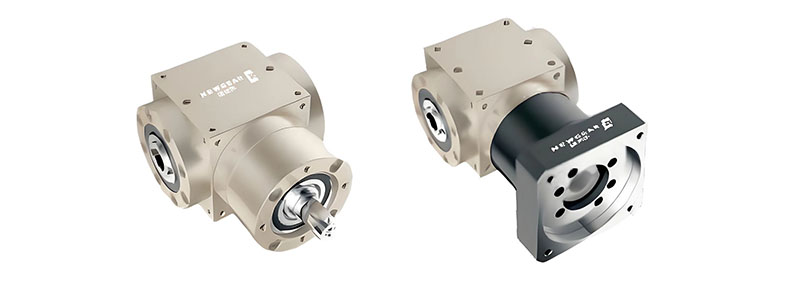

Коммутатор коробки передач с двумя выходными отверстиями — серия AT-FH

Productfeatures:

Двухвальный выход, стандартизированные размеры

Полный спектр спецификаций входных соединений, предлагающий широкий выбор опций

Оснащен коническими роликоподшипниками, значительно повышающими осевую и радиальную несущую способность.

Профессионально установленные и отрегулированные косозубые конические шестерни обеспечивают прочность контакта и прочность на изгиб.

Герметичная конструкция, не требующая обслуживания и замены масла, что обеспечивает длительный срок службы.

Входной вал может быть снабжен шпонкой; люфт: 6–15 угловых минут

Размерный ряд: 75–170

Диапазон коэффициентов: 1–100

Диапазон точности: 6–15 угловых минут.

Коммутатор коробки передач с двумя выходными отверстиями — серия AT-FH

Получите бесплатную оценку

Технические параметры			Модельная серия	АТ75-ФХ	АТ90-ФХ	АТ110-ФХ	АТ140-ФХ	АТ170-ФХ
Максимальный крутящий момент			Нм	1.5 Номинальный крутящий момент по времени
Крутящий момент экстренного торможения			Нм	2.5 Номинальный крутящий момент по времени
Максимально допустимая радиальная сила			Н	2400	3200	5000	6500	9100
Максимально допустимая осевая сила			Н	1200	1600	2500	3250	4550
Максимальная входная скорость			об/мин	6000	6000	6000	6000	6000
Номинальная входная скорость			об/мин	3000	3000	3000	3000	3000
Шум			дБ	≤65	≤70	≤70	≤70	≤75
Средняя продолжительность жизни			час	2000 г. (срок непрерывной службы сокращен на 50%)
Эффективность при полной нагрузке			%	L1≥97% L2≥94% L3≥92%
Люфт	П2	Л1	угл. мин.	≤6	≤6	≤6	≤6	≤6
		Л2	угл. мин.	≤8	≤8	≤8	≤8	≤8
		Л3	угл. мин.	≤15	≤15	≤15	≤15	≤15
Момент инерции	Л1	1	Кг.см2	1.3	3.14	7,62	23.54	59.09
	Л1	2	Кг.см2	1.1	2,68	6.23	17,72	45,44
	Л2	3	Кг.см2	0,22	1.2	1.2	5.3	15,8
		4	Кг.см2	0,17	0,95	0,95	4.1	15.2
		5	Кг.см2	0,16	0,86	0,86	3.6	15.1
		7	Кг.см2	0,14	0,79	0,79	3.2	15.1
		10	Кг.см2	0,14	0,75	0,75	3	15
	Л3	12	Кг.см2	0,14	0,86	0,86	2,8	14.1
		15	Кг.см2	0,13	0,86	0,86	2,8	14.1
		20	Кг.см2	0,13	0,73	0,73	2,7	14.1
		25	Кг.см2	0,13	0,73	0,73	2,7	14.1
		28	Кг.см2	0,13	0,73	0,73	2,7	13,9
		30	Кг.см2	0,13	0,73	0,73	2,7	13,5
		35	Кг.см2	0,13	0,73	0,73	2,7	13,5
		40	Кг.см2	0,13	0,73	0,73	2,7	14.2
		50	Кг.см2	0,13	0,73	0,73	2,7	14.1
		70	Кг.см2	0,13	0,73	0,73	2,7	13,5
		100	Кг.см2	0,13	0,73	0,73	2,7	13,5

Технические параметры		Модельная серия	АТ75-ФХ	АТ90-ФХ	АТ110-ФХ	АТ140-ФХ	АТ170-ФХ
	Спецификация	Соотношение	АТ75-ФХ	АТ90-ФХ	АТ110-ФХ	АТ140-ФХ	АТ170-ФХ
Номинальный крутящий момент	Л1	1	45	78	150	360	585
	Л1	2	42	68	150	330	544
	Л2	3	40	78	105	165	360
		4	45	78	130	230	480
		5	45	78	130	230	480
		7	45	78	100	220	480
		10	10	30	75	175	360
	Л2	12	40	78	105	165	360
		15	40	78	105	165	360
		20	45	78	130	230	480
		25	45	78	130	230	480
		28	45	78	130	230	480
		30	40	78	105	165	360
		35	45	78	130	230	480
		40	45	78	130	230	480
		50	45	78	130	230	480
		70	45	78	100	220	480
		100	30	75	75	175	360

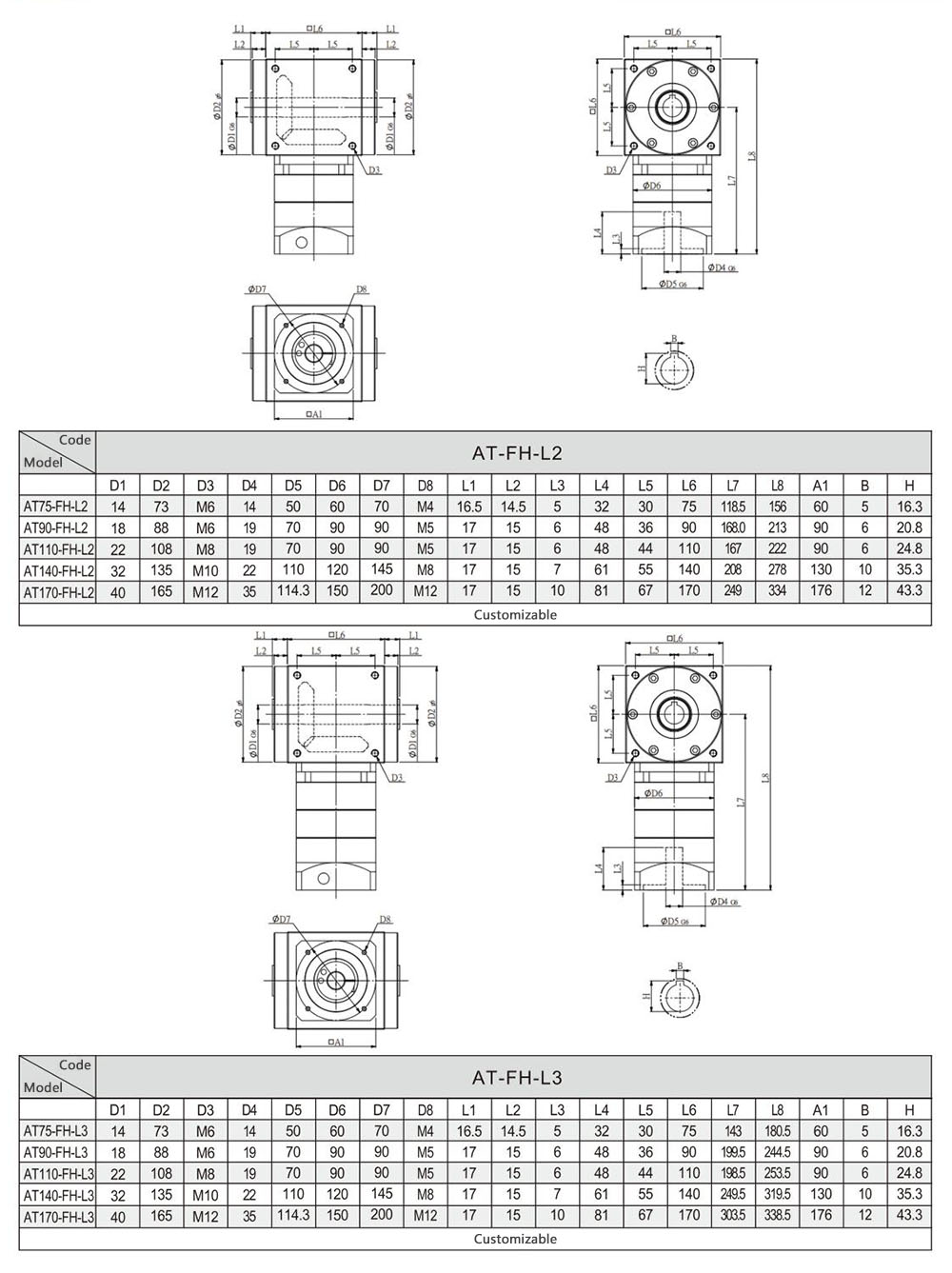

Степень защиты		IP65
Рабочая температура		'-10°C до 90°C
Вес (кг)	Л1		2.3	4,5	7.3	15,4	24,5
	Л2		2,9	5,9	7,7	18,3	30,7
	Л3		03.25	7	8,9	20.3	37,9
