Расшифровка крутильной жесткости: промышленное руководство по высокоэффективным компактным редукторам

Современный промышленный ландшафт определяется неустанным стремлением к миниатюризации, высокой производительности и структурной оптимизации. В передовых областях, таких как шарнирно-сочлененные роботизированные манипуляторы, автоматизированные управляемые транспортные средства (AGV) и оборудование для производства полупроводников, ограничения по площади и полезной нагрузке ужесточены, чем когда-либо. Чтобы удовлетворить эти требования, инженеры-конструкторы отходят от традиционных громоздких редукторов и обращаются к компактным автоматическим коробкам передач .

Достижение высокой выходной мощности при минимальной занимаемой площади требует глубокого понимания трибологии, модификации профиля зубьев и рассеивания тепла. Являясь ведущим мировым производителем систем управления движением, iHF Group разрабатывает и производит высокоточные, компактные редукторы для промышленной автоматизации с низким люфтом, разработанные для удовлетворения этих точных многоосных требований.

Топология зубчатой ​​передачи: планетарная механика против механики волн деформации в миниатюрных системах

При выборе компактного автоматического редуктора с высоким крутящим моментом инженеры обычно выбирают одну из двух основных конфигураций внутреннего редуктора в зависимости от кинематических требований применения:

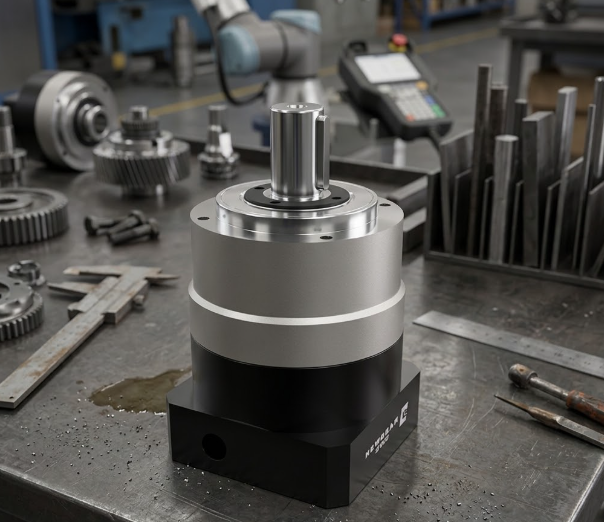

1. Точные планетарные конфигурации.

Для применений, требующих высокой устойчивости к ударным нагрузкам и исключительной жесткости на кручение, специализированная планетарная передача остается отраслевым стандартом. Распределяя нагрузку одновременно на несколько планетарных шестерен, компактная планетарная система максимизирует плотность крутящего момента в пределах узкого внешнего диаметра. iHF Group оптимизирует эту конфигурацию, используя косозубые шлифованные шестерни вместо прямозубых, что увеличивает коэффициент контакта зубьев, подавляет акустический шум и продлевает срок службы системы.

2. Передача волны деформации (гармоники).

Когда приложение требует точности с нулевым люфтом и сверхлегкого профиля (например, суставы коллаборативного робота (кобота)), деформационно-волновая передача идеальна. Используя гибкую внутреннюю шлицу, деформируемую генератором эллиптических волн, эта конструкция обеспечивает экстремальные передаточные числа (до 100:1 или выше) за одну невероятно тонкую ступень.

Механическая жесткость: преодоление люфта и крутильного отклонения

При высокоскоростной автоматизации захвата и перемещения или прецизионном оптическом позиционировании угловой люфт может вызвать серьезные проблемы, такие как поиск позиции, всплески вибрации и ошибки отслеживания. Компактная автоматическая коробка передач премиум-класса с низким люфтом должна поддерживать профиль углового люфта менее 1–3 угловых минут на протяжении всего срока службы.

Чтобы достичь такого уровня точности, iHF Group внедряет передовые модификации микрогеометрии зубьев. Слегка сужая профиль зуба шестерни на заключительном этапе шлифования на станке с ЧПУ, мы устраняем микрозазоры между сопрягаемыми шестернями, не вызывая внутреннего заедания. Такая конструкция гарантирует исключительно плавное вращение, минимальные пульсации крутящего момента и строгую жесткость конструкции, необходимую для динамичных операций старт-стоп.

Управление температурным режимом и смазка в закрытых помещениях

Когда вы помещаете высокую механическую мощность в тесное закрытое пространство, выделение тепла становится серьезной проблемой при проектировании. Поскольку компактные серводвигатели-редукторы имеют меньшую площадь поверхности для естественной конвекции тепла, внутренние температуры могут быстро повышаться при тяжелых непрерывных циклах, что приводит к разрушению масляной пленки и ускоренному износу шестерен.

Для борьбы с этими термическими нагрузками в редукторах премиум-класса используются передовые технологии в области материалов и уплотнений:

● Синтетические синтетические смазочные материалы. Использование высоковязких синтетических фторсодержащих смазок или полиальфаолефиновых (ПАО) масел позволяет внутренним компонентам плавно работать в экстремальных температурных диапазонах без разжижения и утечек.

●  Радиальные манжетные уплотнения с низким коэффициентом трения: уплотнения из витона или NBR изолируют масляный резервуар, создавая при этом минимальное трение о входной вал, защищая систему от перегрева и предотвращая загрязнение внешними частицами.

Превосходное снабжение: индивидуальная интеграция с iHF Group

В секторе высокопроизводительной автоматизации использование стандартных готовых компонентов для нестандартного оборудования часто приводит к неоптимальной производительности. Партнерство со специализированным оптовым поставщиком компактных автоматических редукторов, таким как iHF Group, предоставляет инженерным группам полный доступ к нестандартным конфигурациям валов, специализированным монтажным фланцам и обширным данным многоосных динамических испытаний.

Независимо от того, требуется ли вашему проекту линейная, прямоугольная или полая конфигурация для прокладки электрических кабелей и пневматических линий, iHF Group предоставляет точную инженерную поддержку, необходимую для плавного преодоления разрыва между теоретической физикой автоматизации и жесткими эксплуатационными характеристиками заводских цехов.

💡 Вопросы и ответы по промышленной автоматизации (технические часто задаваемые вопросы)

Вопрос 1: В чем основное различие между стандартным промышленным редуктором и специализированным компактным автоматическим редуктором?

Ответ: Стандартные коробки передач ориентированы исключительно на передачу крутящего момента и экономическую эффективность, что часто приводит к увеличению корпуса, увеличению люфта и снижению эффективности. Компактный автоматический редуктор разработан специально для управления движением в условиях ограниченного пространства. Он отдает приоритет малому люфту, высокой эффективности, высокой плотности крутящего момента и низкой структурной инерции для обработки быстрого ускорения серводвигателя.

Вопрос 2: Как компактный планетарный редуктор помогает продлить срок службы серводвигателя системы автоматизации?

Ответ: Предлагая точные передаточные числа редуктора, коробка передач умножает выходной крутящий момент, одновременно уменьшая инерцию нагрузки, отраженную обратно на серводвигатель, на квадрат передаточного числа. Это предотвращает перегрев двигателя, уравновешивает коэффициент инерции системы и обеспечивает гораздо более четкие и стабильные параметры настройки.
