Полное руководство по кинематике с нулевым дребезжанием: поиск высокоточных редукторов и стоек следующего поколения

При проектировании современных порталов лазерной резки, мощных обрабатывающих центров с ЧПУ, семиосных роботизированных направляющих и сверхмасштабных сборочных стендов для аэрокосмической промышленности механизмы линейного привода сталкиваются с инженерным узким местом. Традиционно инженеры-конструкторы полагались на высокоточные ШВП для точного позиционирования и подачи с высокой жесткостью. Однако, поскольку длина хода превышает несколько метров, ШВП неизбежно страдают от катастрофических критических ограничений скорости, структурных биений и высоких крутильных отклонений.

Чтобы преодолеть эти физические ограничения без потери точности на уровне микрометра, передовые архитектуры автоматизации модернизируются до высокопроизводительных и прецизионных узлов зубчатых передач и стоек . Тем не менее, стандартные эвольвентные реечные конфигурации создают свой собственный набор проблем, а именно механический люфт, пульсацию скорости и высокий акустический шум. Решение этих проблем требует фундаментального переосмысления профилей зубьев, механики качения и модульной масштабируемости.

💡 Трохоидальная геометрия зуба: устранение кинематического люфта

Стандартная эвольвентная передача основана на скользящем контакте по одной линии действия, что требует минимального механического зазора (люфта) для предотвращения заклинивания конструкции. Когда система меняет направление, этот зазор приводит к потере движения, что нарушает повторяемость двунаправленного позиционирования.

Усовершенствованные системы линейного привода преодолевают это препятствие благодаря специальной геометрии зубьев. Использование оптимизированной геометрии зубьев с трохоидальным профилем меняет способ взаимодействия шестерни с рейкой. Этот профиль позволяет нескольким зубам сцепляться одновременно. Распределяя нагрузку одновременно на множество общих зубьев, зубья всегда зацепляются через две или три отдельные части.

Такое многоточечное зацепление полностью исключает механический люфт при вращении в конусном, обратном или любом другом линейном направлении. Для высокоточных метрологических порталов и систем оптического позиционирования эта конфигурация обеспечивает быстроту реакции с прямым приводом и нулевой наклон зоны нечувствительности во время сложной многоосной интерполяции.

🛠️ Роликовый кулачковый механизм: достижение точности шарико-винтовой передачи на длинных осях

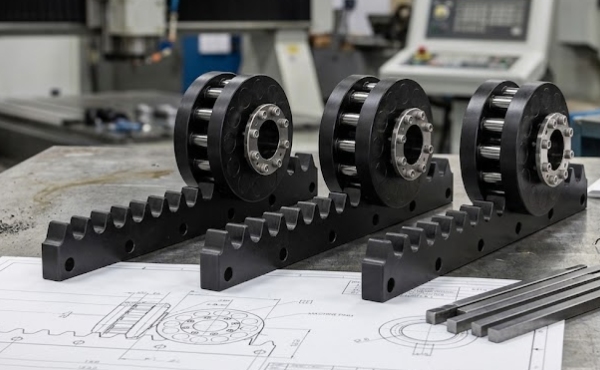

Чтобы соответствовать точности ШВП на больших длинах хода, трение скольжения стандартных шестерен необходимо заменить механикой качения. Вместо использования традиционных зубьев скользящей шестерни инновационное сочетание точного узла кулачка и ролика меняет представление о линейной подаче.

● Оптимизация соотношения линейности вращения: этот интерфейс роликового кулачка обеспечивает точность позиционирования и точность подачи (коэффициент линейности вращения), почти идеальную, как у высококачественной шарико-винтовой пары.

● Минимизация коэффициентов трения. Поскольку ролики плавно взаимодействуют с оптимизированной трохоидальной поверхностью зубьев, трение скольжения преобразуется в чистый контакт качения. Такое снижение трения ограничивает выделение тепла, предотвращает тепловое расширение вдоль оси и резко снижает требования к входному крутящему моменту для серводвигателя.

● Подавление шума и вибрации. Этот контакт качения предотвращает одновременное возникновение дребезжания, шума ударов зубьев и высокочастотного шума вращения. Работая с наименьшей механической вибрацией, эта система создает тихую производственную среду даже во время агрессивных рабочих циклов.

🏢 Сверхмасштабная масштабируемость: инженерный стандарт группы iHF

Для производственных операций, в которых используются высокоскоростные системы автоматизации на расстоянии десятков метров, поддержание строгой точности на больших пролетах представляет собой серьезное логистическое и структурное препятствие. Использование недорогих стоек с короткими сегментами приводит к кумулятивным ошибкам шага на каждой линии соединения, что приводит к локальным изменениям скорости и преждевременному износу компонентов.

Чтобы устранить эти сложные промышленные проблемы, группа iHF разработала элитную линейку модульных высокоточных систем линейного и поворотного привода. Сочетая передовые технологии материаловедения со специализированными процессами шлифования на станках с ЧПУ, сборки iHF Group обеспечивают безграничную масштабируемость наряду с высочайшими кинематическими характеристиками.

🚀 Высокоскоростная динамическая пропускная способность: системы, сконфигурированные iHF Group, способны развивать высокоскоростную прокатку 180 м/мин и более. Этот профиль сверхвысокой скорости делает их идеальными для современных станков для резки волоконным лазером и высокоскоростной автоматизации захвата и размещения, значительно сокращая время цикла по сравнению с альтернативами с гидравлическим или ременным приводом.

🔧 Безграничное бесконечное модульное соединение: вся линейка стоек спроектирована так, чтобы ее можно было бесконечно расширять с помощью специального дополнительного приспособления для выравнивания. Этот уникальный инструмент гарантирует, что переходы шага между отдельными сегментами стойки остаются идеально плавными, сводя к минимуму совокупную линейную ошибку по осям с большим ходом.

🌐 Массивные дугообразные кольца: эта технология выходит за рамки прямолинейного движения и превосходно подходит для вращательных применений. Кольцо круглой дуги было успешно изготовлено с помощью современной механической обработки. Диаметр колец до десятков метров может быть достигнут за счет использования только необходимого градусного сегмента или путем плавного соединения нескольких дуговых колец вместе. Эта возможность позволяет инженерам создавать массивные вращающиеся столы для манипуляций с компонентами аэрокосмической отрасли, большие радиолокационные решетки и тяжелые промышленные карусели с точностью до дуги минуты.

🌍 Перспективные линии для тяжелой промышленности

Поскольку производственные отрасли требуют более высоких скоростей вывода, увеличения рабочих диапазонов и более жестких конструктивных допусков, устаревшие технологии линейных приводов не могут идти в ногу с ними. Использование устаревших компоновок ограничивает потенциал вашей машины, вызывая высокоскоростную вибрацию и увеличивая затраты на техническое обслуживание. Инвестиции в систему зубчатых передач и стоек с нулевым люфтом устраняют эти ограничения производительности, обеспечивая безупречную точность позиционирования на любом расстоянии.

Высокоточные редукторы и рейки в сборе представляют собой мощную альтернативу, сочетая в себе:

✔ Безлюфтовая работа.

✔ Точность позиционирования на уровне шарико-винтовой передачи

✔ Высокая скорость работы

✔ Низкие вибрационные характеристики

✔ Модульная масштабируемость

✔ Возможности колец большого диаметра

Для производителей, которым нужны передовые решения в области перемещения, способные поддерживать автоматизацию нового поколения, прецизионную обработку и интеллектуальные производственные системы, iHF Group предлагает инновационные технологии зубчатых передач и стоек, разработанные для удовлетворения самых строгих промышленных требований.
