Как безрамные двигатели с моментным шарниром улучшают производительность роботов и точность управления

Глобальное стремление к современной промышленной автоматизации, коллаборативным роботам (коботам) с высокой полезной нагрузкой, хирургическому медицинскому оборудованию и многоосным системам защиты предъявляет чрезвычайные требования к электромеханическим приводам. Традиционные серводвигатели в корпусе часто придают конструкциям соединений слишком большой объем, лишний вес и механическую податливость. Чтобы добиться плавного движения с высоким крутящим моментом в ограниченном пространстве, современные инженеры-конструкторы обращаются к встроенным бесрамным двигателям с моментным шарниром .

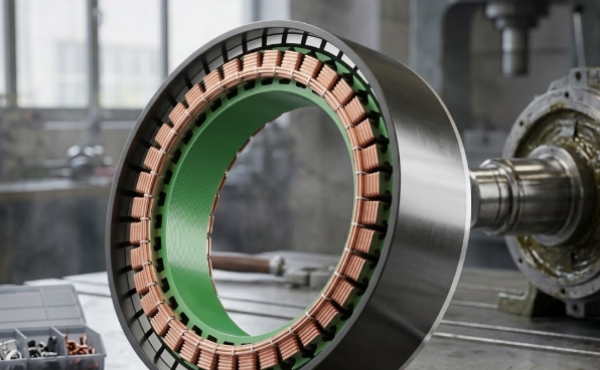

Благодаря встраиванию статора и ротора непосредственно в корпус машины эти интегрированные комплекты исключают ненужные валы, подшипники и муфты. Однако для достижения истинной точности компактных соединений требуется гораздо больше, чем просто базовая интеграция; он требует продвинутой магнитной настройки, точной механики обратной связи и упрощенного подключения системы.

💡 Усовершенствованная магнитная конструкция: максимизация плотности крутящего момента при уменьшении заеданий

При точном управлении движением производительность двигателя часто ограничивается его тепловыми границами и собственным магнитным трением. Стандартные бескорпусные двигатели часто страдают от сильного крутящего момента — периодического магнитного притяжения между магнитами ротора и пазами статора — что ухудшает точность позиционирования на низких скоростях.

Чтобы устранить эти ограничения, современные роботизированные соединения реализуют оптимизированную конструкцию пазов двигателя. Рассчитав точный геометрический перекос пазов статора или изменив расположение постоянных магнитов на роторе, инженеры могут значительно уменьшить эффект зубчатого зацепления. Такая конструкция обеспечивает чрезвычайно высокую плотность крутящего момента, обеспечивая максимальный выходной крутящий момент на единицу объема при сохранении плавного вращения.

● Превосходное управление на низких скоростях: благодаря оптимизированной магнитной архитектуре система обеспечивает точное управление на низких скоростях. Это устраняет проблемы прерывистого движения, характерные для недорогих конфигураций с прямым приводом, что имеет решающее значение для высокоточной сварки, микросборки и деликатных хирургических операций.

●  Низкий уровень вибрации и бесшумная работа.Такая настройка конструкции обеспечивает быстрый отклик, стабильную работу, низкую вибрацию и низкий уровень шума. Устранение высокочастотного акустического резонанса особенно важно для медицинских операционных и чистых помещений для совместной работы.

🛠️ Механическая кинематика: интеграция высокоточных планетарных редукторов

Комплект безрамного двигателя обеспечивает чистый электромагнитный крутящий момент, но преобразование этой мощности в пригодное для использования роботизированное сочленение требует высокопроизводительной системы снижения скорости. Интеграция высокоточного планетарного редуктора с усовершенствованным профилем косозубой шестерни обеспечивает очень компактное и надежное решение.

Калибровка со сверхнизким люфтом: стандартные коммерческие редукторы создают значительный люфт, который ухудшает повторяемость положения. Интегрированные соединения премиум-класса имеют округлость корня зуба менее 3 угловых минут. Этот жесткий геометрический допуск гарантирует исключительную жесткость на кручение и сводит к минимуму потери движения во время двунаправленных циклов.

Быстрое изменение направления: низкая инерция бескаркасного ротора в сочетании с точной посадкой косозубых планетарных шестерен обеспечивает быстрое изменение направления вращения двигателя. Привод может мгновенно поворачиваться под высокой нагрузкой без механических ударов и нагрузки на трансмиссию.

🏢 Интеллект с обратной связью: стандарт группового срабатывания iHF

Для производителей промышленных роботов и интеграторов систем автоматизации сборка отдельных статоров, роторов, деформационно-волновых передач и энкодеров от разных поставщиков представляет собой досадное производственное препятствие. Несовместимость между компонентами часто приводит к задержке сигнала, проблемам с тепловым расширением и сложным процедурам калибровки.

Чтобы решить эти отраслевые проблемы, iHF Group разработала полностью интегрированное высокопроизводительное модульное решение. Сочетая прецизионную технологию прямого привода с усовершенствованным оборудованием обратной связи, системы iHF Group обеспечивают непревзойденную производительность прямого привода прямо из коробки.

⚙️ Настоящее многопараметрическое управление с обратной связью: контроллеры iHF Group обеспечивают полное детерминированное управление с обратной связью крутящим моментом, скоростью и положением. Усовершенствованные алгоритмы ориентированного на поле управления (FOC) обрабатывают текущие профили в режиме реального времени, предотвращая ошибки отслеживания даже во время высокодинамичных движений.

📊 Архитектура обратной связи с двумя энкодерами. Чтобы устранить ошибки позиционирования, вызванные физическим отклонением шестерни при больших нагрузках, система поддерживает двойные энкодеры для дальнейшего повышения точности управления с обратной связью. Инкрементный или абсолютный энкодер с высоким разрешением контролирует вал высокоскоростного двигателя, а вторичный абсолютный энкодер напрямую контролирует низкоскоростной выходной шарнир. Эта установка непрерывно измеряет и корректирует незначительные микроотклонения в режиме реального времени.

🔌 Оптимизация топографии системы: шлейфовая архитектура

По мере того, как роботизированные системы добавляют больше осей, таких как 7-осевые коботы или сложные гуманоидные конструкции, управление внутренней проводкой становится очень сложным. Прокладка выделенных кабелей питания и обратной связи от центрального шкафа управления через каждое соединение приводит к образованию толстых пучков кабелей, которые ограничивают движение соединений и увеличивают риск отказа из-за постоянного скручивания.

Современные соединения с высокой плотностью размещения позволяют преодолеть эту проблему за счет использования компактной схемы последовательной связи. Система поддерживает последовательную конфигурацию нескольких устройств, что упрощает подачу питания и передачу данных. Встраивая локальный микропривод в каждое соединение, можно последовательно проложить одну общую шину питания постоянного тока и высокоскоростной промышленный кабель Ethernet (например, EtherCAT или CANopen) от одного соединения к другому. Это радикально снижает общий вес кабеля, упрощает физическую прокладку и повышает общую надежность системы.

❓ Технический обзор: вопросы и ответы отрасли

Вопрос 1. Как установка с двумя энкодерами защищает от механического износа с течением времени?

О: В системе с одним энкодером, если планетарные шестерни испытывают незначительный износ или люфт в течение многих лет эксплуатации, контроллер не узнает о физической ошибке на выходном фланце. Благодаря поддержке двойного энкодера, предоставляемой iHF Group, вторичный энкодер напрямую контролирует фактическое положение инструмента. Даже если внутри редуктора происходит механический износ, система с замкнутым контуром автоматически компенсирует отклонение, гарантируя, что ваш робот будет поддерживать точность до субмиллиметра на протяжении всего срока службы.

Вопрос 2. Почему в соединениях с высоким крутящим моментом винтовые шестерни предпочтительнее прямозубых?

Ответ: Косозубые шестерни имеют наклонные линии зубьев, которые включаются постепенно, а не сразу. Этот прогрессивный контакт зубьев значительно увеличивает общий коэффициент контакта, распределяя высокие механические нагрузки на несколько зубов. Такая компоновка непосредственно обеспечивает округлость корня зуба менее 3 угловых минут, снижает акустический шум и обеспечивает превосходную прочность на скручивание, необходимую для резких скачков крутящего момента.
