Геометрия плавного управления: инженерная точность микронного уровня в автоматизации

В высокопроизводительной автоматизации, механической обработке с ЧПУ, робототехнике и медицинском приборостроении эффективность кинетического перемещения определяет конечную точность системы. Механика линейного позиционирования должна работать с абсолютной повторяемостью, перемещая тяжелые полезные нагрузки или микрообразцы без внесения геометрических отклонений, вибрационного люфта или залипания в течение длительных рабочих циклов. Хотя инженеры часто уделяют большое внимание выбору правильного линейного подшипника или приводной шарико-винтовой передачи, основой любой точной установки линейного перемещения на самом деле является структурная направляющая под ней. Небольшое изменение круглости вала, профиля поверхности или прямолинейности мгновенно приведет к преждевременному износу подшипника, нестабильным коэффициентам трения и механическому заеданию.

Чтобы устранить эти кинематические ошибки, современные конструкторы систем движения отходят от стандартной нешлифованной конструкционной стали и используют специальные прецизионно шлифованные валы. Использование высокоточного линейного направляющего вала промышленного класса полностью трансформирует механический интерфейс. Создавая устойчивую, однородную по размерам опорную дорожку, этот компонент позволяет линейным подшипникам работать с максимальной плавностью и нулевым неравномерным люфтом.

Группа iHF находится в абсолютном авангарде отрасли высокоточного машиностроения. Сочетая современное бесцентровое шлифовальное оборудование со строгими протоколами индукционной закалки, iHF Group производит надежные линейные валы, рассчитанные на высокие динамические нагрузки, сохраняя при этом исключительную точность позиционирования.

1. Пространственная архитектура: решающая роль допусков g6

Основным требованием любого высокоскоростного линейного узла является минимизация радиального зазора между телами качения внутри шариковой втулки и внешней поверхностью направляющего вала. Если этот зазор слишком велик, система будет раскачиваться, ухудшая точность позиционирования. Если посадка слишком тугая, рециркулирующие стальные шарики испытывают чрезмерное сжатие, что приводит к сильному механическому трению и немедленному катастрофическому износу.

Эта серия стандартных линейных направляющих с прямым валом служит основным компонентом для создания надежных и точных систем линейного перемещения. Чтобы обеспечить идеальную механическую гармонию, эти направляющие системы изготавливаются строго с высокоточным допуском g6.

Стандарт установки g6 ISO представляет собой строгий инженерный предел. Например, для стандартного вала диаметром 20 мм спецификация G6 требует, чтобы диаметр оставался строго в пределах крошечного субмикронного окна, немного ниже номинального размера, чтобы гарантировать плавную посадку с зазором со стандартными линейными подшипниками. Такой строгий контроль размеров обеспечивает минимальный зазор и плавное соединение с линейными подшипниками. Устраняя неравномерные колебания диаметра вала, платформа iHF Group обеспечивает равномерное распределение предварительной нагрузки по всем направляющим шариков, полностью устраняя неустойчивые скачки сцепления и обеспечивая исключительно плавное линейное перемещение с низким уровнем шума.

2. Передовая поверхностная металлургия: достижение исключительной износостойкости и коррозионной стойкости.

В суровых условиях заводского цеха, таких как высокоскоростные линии захвата и размещения, автоматизация упаковки или подстанции для обработки химических жидкостей, направляющий вал подвергается постоянному механическому трению и воздействию агрессивных условий окружающей среды. Без передовой обработки поверхности необработанная сталь быстро подвергается абразивному износу и локальной атмосферной коррозии, что нарушает гладкую поверхность, необходимую для шариков подшипников.

Чтобы противостоять этому экологическому и механическому воздействию, поверхность вала подвергается твердому хромированию. Это электрохимическое осаждение создает структурный внешний экран, который химически связывается с основным металлом, достигая максимальной твердости поверхности 58 HRC.

Этот слой высокой твердости обеспечивает исключительную стойкость к износу и коррозии, что значительно увеличивает срок службы. Базовый сердечник остается прочным и пластичным, поглощая структурные изгибающие моменты, а сверхтвердая хромированная поверхность HRC 58 легко выдерживает интенсивное контактное напряжение качения стальных шарикоподшипников с рециркуляцией. Кроме того, микрогладкое хромированное покрытие обеспечивает невероятно низкий коэффициент трения, снижая выделение тепла при движении с высокой скоростью и поддерживая чистоту работы системы без регулярных сбоев смазки.

3. Структурные конфигурации: широкая размерная гибкость от микро до макро.

Современный промышленный дизайн требует широкой гибкости конфигурации. Настольный медицинский диагностический анализатор жидкости требует микроскопических и легких компонентов, чтобы разместиться внутри тесных лабораторных помещений, тогда как для тяжелой промышленной портальной системы требуются валы большого диаметра, чтобы противостоять прогибу под многотонной полезной нагрузкой.

Чтобы удовлетворить эти разнообразные конструктивные ограничения, линейка продуктов iHF Group предлагает широкую размерную гибкость, адаптированную к уникальным структурным проектам:

● Прецизионные микроинструменты: имеют прочную конструкцию с минимальным диаметром от 3 мм и идеально подходят для миниатюрных приводных механизмов, систем выравнивания оптики и головок для обработки полупроводников.

●  Тяжелое промышленное оборудование: предлагает массивные твердые детали диаметром до 50 мм, способные выдерживать значительные радиальные и скручивающие нагрузки без отклонения от центровки.

●  Настраиваемая динамика длины: поддержка настраиваемой длины от 10 мм до 1500 мм, что позволяет инженерам создавать обширные системы линейной транспортировки или системы регулировки с коротким ходом из одного непрерывного куска стали.

Такой обширный диапазон размеров позволяет инженерам-конструкторам стандартизировать линейные компоненты для широкого спектра вариантов оборудования, упрощая логистику закупок и обеспечивая предсказуемые механические характеристики по всей площади предприятия.

4. Инженерная интеграция, индивидуальная обработка и техническая проверка.

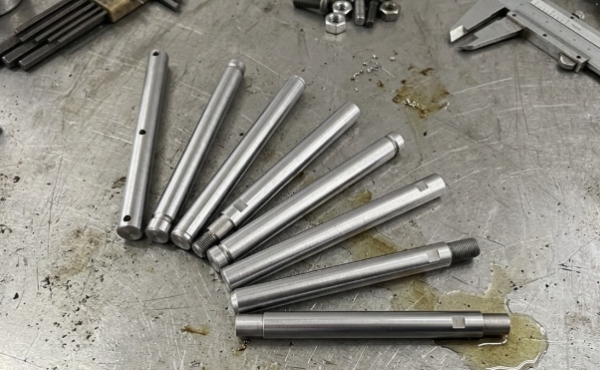

Интеграция высокоскоростного линейного направляющего вала в автоматизированный станок требует внимательного изучения методов фиксации концов и конфигураций монтажа конструкции. Необработанный, необработанный вал не может надежно прикрепиться к раме машины. Инженерам требуется точная обработка концов, например, резьбовые отверстия, наружная резьба, канавки для стопорных колец или ступенчатые диаметры, чтобы надежно зафиксировать вал в опорных блоках.

Современное производственное предприятие группы iHF обеспечивает высокоточную механическую обработку по индивидуальному заказу непосредственно на основе инженерных чертежей клиента. Используя токарные и фрезерные центры с ЧПУ, каждая резьба и фаска нарезаются точно, не повреждая индукционно закаленную внешнюю оболочку корпуса первичного вала.

Техническое уведомление: Обратите внимание, что все точные технические размеры, номинальные нагрузки и допуски на торцевую обработку указаны в официальном техническом руководстве.

Просмотр официальных технических данных позволяет инженерным группам точно рассчитать ожидаемые кривые прогиба, выбрать правильные опорные блоки и обеспечить бесперебойную работу всего механического узла в пределах безопасных пределов структурной нагрузки.

5. Стратегия коммерческого поиска: максимизация кинетической рентабельности жизненного цикла

С точки зрения управления закупками и эксплуатацией выбор прецизионных компонентов от iHF Group представляет собой решающую стратегию обеспечения устойчивости ваших производственных линий к будущему. Использование дешевых универсальных валов более низкого качества может снизить первоначальные капитальные затраты, но приводит к постоянным долгосрочным расходам из-за преждевременного выхода из строя подшипников, неожиданных остановок линии и частого отслеживания технического обслуживания.

Выбор линейных компонентов премиум-класса iHF Group напрямую снижает общую стоимость владения. Сочетание контроля допуска G6 и хромированной поверхности HRC 58 гарантирует надежную работу ваших узлов линейного перемещения в течение миллионов циклов без ухудшения качества. Эта непревзойденная механическая стабильность позволяет глобальным системным интеграторам, производителям автоматизированного оборудования и дистрибьюторам робототехники быстро проходить строгие проверки качества, максимизировать время безотказной работы оборудования и с легкостью выигрывать дорогостоящие коммерческие инженерные тендеры.
