За пределами подшипника: технический план создания высокожесткой линейной железнодорожной инфраструктуры

В архитектуре современной автоматизации, обработке на станках с ЧПУ, производстве полупроводников и высокоскоростной робототехнике с возможностью захвата и перемещения структурная целостность осей линейного перемещения определяет потолок производительности всей системы. В основе этих многоосных систем лежит линейная направляющая — важнейший компонент, разработанный для выдерживания тяжелых грузов, минимизации коэффициентов трения и поддержания строгой субмикронной повторяемости положения при агрессивных профилях ускорения.

Выбор идеальной системы линейных подшипников требует баланса геометрических ограничений, структурных нагрузок, условий окружающей среды и требований к стоимости. Для инженеров-механиков оптимизация оси заключается не в поиске универсального компонента; речь идет о настройке точного механического узла, который устраняет прогиб, контролирует явления скачкообразного движения и продлевает срок службы механического механизма.

1. Геометрическая адаптируемость: максимальное соотношение грузоподъемности и полезной нагрузки

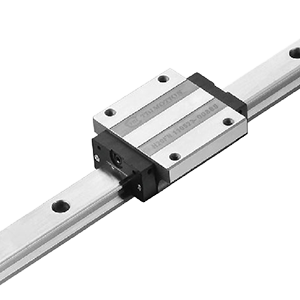

Основная задача проектирования при планировании многоосного движения — это конфигурация оси, которая соответствует пространственным требованиям без введения структурных выступов или ненужного веса. Высокооптимизированная линейная направляющая нестандартной длины решает эту проблему, обеспечивая структурную гибкость для различных размеров.

Используя профили рельсов, ширина которых может варьироваться от 25 мм до 2000 мм, проектировщики систем могут адаптировать свои настройки в соответствии с точными требованиями к перемещению, устраняя необходимость сложной резки на месте или структурных компромиссов. В дополнение к этому размерному ряду эти системы поддерживают модульные конфигурации, позволяющие использовать от 1 до 8 направляющих на отдельную направляющую.

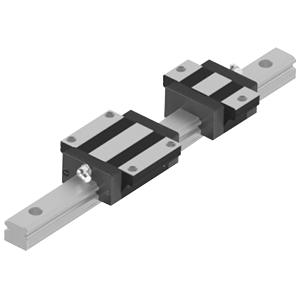

Для применений с длинными путями перемещения и низкой полезной нагрузкой конфигурация с одним блоком снижает трение и тянущий момент. И наоборот, в промышленных установках с высокими моментами и тяжелыми нагрузками установка нескольких блоков на одной направляющей равномерно распределяет радиальные, обратно-радиальные и боковые нагрузки. Такая многоблочная компоновка надежно удерживает локализованные напряжения в пределах упругости материала, предотвращая вмятия гусениц и неравномерный износ.

2. Передовая металлургия: сопоставление основных материалов с факторами окружающей среды

В разных отраслях операционная среда сильно различается. Система линейного перемещения, работающая в чистом помещении сверхвысокого вакуума (СВВ) для производства полупроводников, сталкивается с совершенно другими стрессовыми факторами, чем система, работающая на высокопроизводительной автомобильной сварочной линии.

Выбор компонентов линейных направляющих из нержавеющей стали предотвращает окисление в средах с высокой влажностью или химическими дезинфицирующими средствами, устраняя риск образования точечной коррозии на поверхности, которая может нарушить работу контуров рециркуляции шарикоподшипников. С другой стороны, выбор линейного рельса из углеродистой стали высокой жесткости максимизирует жесткость конструкции при тяжелых статических и динамических нагрузках. Это предотвращает упругую деформацию при больших моментных нагрузках, сводя к абсолютному минимуму прогиб конструкции при быстрой смене направления.

3. Классификация точности: согласование допусков на движение с требованиями приложения

Чрезмерное проектирование системы путем указания чрезмерных допусков увеличивает общую стоимость проекта, а недостаточное проектирование приводит к отклонению точности и преждевременному разрушению конструкции. Чтобы сбалансировать стоимость и производительность, современные системы линейного перемещения разделены на два различных уровня точности, откалиброванных на заводе.

Стандартные системы оценок

Разработан для экономичной автоматизации, погрузочно-разгрузочных работ, упаковочного оборудования и логистических систем. Этот сплав обеспечивает надежное решение с низким коэффициентом трения, в котором структурная параллельность и плавность движения ценятся выше субмикронной абсолютной точности.

Прецизионные системы оценки

Специально разработан для таких требовательных областей, как обработка полупроводников, лазерная обработка, контроль пластин и координатно-измерительные машины (КИМ). Промышленные линейные направляющие прецизионного класса имеют строгие допуски на размеры по высоте и ширине. Эта геометрическая согласованность ограничивает вертикальное и горизонтальное биение во время движения, предотвращая микровибрации и обеспечивая точную точность, необходимую для лазерной резки с высоким разрешением и размещения электронных компонентов в нанометровом масштабе.

4. Трибология и архитектура продленного срока службы

Долгосрочная работа любого линейного подшипника зависит от динамики его внутренней рециркуляции и поддержания смазки. Системы премиум-класса, разработанные iHF Group

Чтобы предотвратить потерю смазки и предотвратить попадание загрязнений в воздух, каждый скользящий блок оснащен встроенными двойными торцевыми уплотнениями, нижними уплотнениями и внутренними скребками. Оптимизированные торцевые крышки с рециркуляцией плавно направляют шарикоподшипники по обратным путям, уменьшая трение, снижая рабочий шум и обеспечивая равномерное распределение смазки. Эта внутренняя система смазки увеличивает интервалы технического обслуживания, снижает совокупную стоимость владения (TCO) и обеспечивает последовательную и стабильную работу на протяжении миллионов погонных метров хода.

Заключение: обеспечение целостности движения в глобальных отраслях

В высокопроизводительной автоматизации общая надежность машины полностью зависит от стабильности ее линейных направляющих. Выбор некалиброванных линейных направляющих с низкими характеристиками приводит к частому смещению позиционирования, чрезмерному механическому шуму и дорогостоящим простоям производства.

Сотрудничая с таким опытным производителем линейного перемещения, как iHF Group, группы по закупкам и системные интеграторы получают доступ к модульным, проверенным на заводе линейным решениям. Предлагая настраиваемую длину рельсов до 2000 мм, выбор из двух материалов (нержавеющая и углеродистая сталь) и специализированную прецизионную сортировку, iHF Group обеспечивает надежную механическую основу, необходимую для создания более быстрых, точных и долговечных автоматизированных систем.
