В промышленной автоматизации и механических системах решения для линейного перемещения часто оцениваются с точки зрения точности, жесткости, скорости и стоимости. Хотя высококачественные линейные направляющие и шариковинтовые системы доминируют в приложениях, требующих позиционирования на микронном уровне, во многих промышленных процессах приоритет отдается длине перемещения, эксплуатационной надежности и быстрой настройке, а не абсолютной точности.
Именно здесь направляющие типа «ласточкин хвост» от iHF демонстрируют свои оптимальные преимущества. Разработанные на основе проверенного механического принципа, направляющие типа «ласточкин хвост» обеспечивают плавное движение, простоту конструкции и экономичность, что делает их практичным выбором для применений с большим ходом и быстрой подачей. В iHF Group системы направляющих типа «ласточкин хвост» проектируются с учетом реальных промышленных требований, а не теоретических пределов производительности.
Основной принцип работы: Взаимозацепляющаяся направляющая типа «ласточкин хвост».

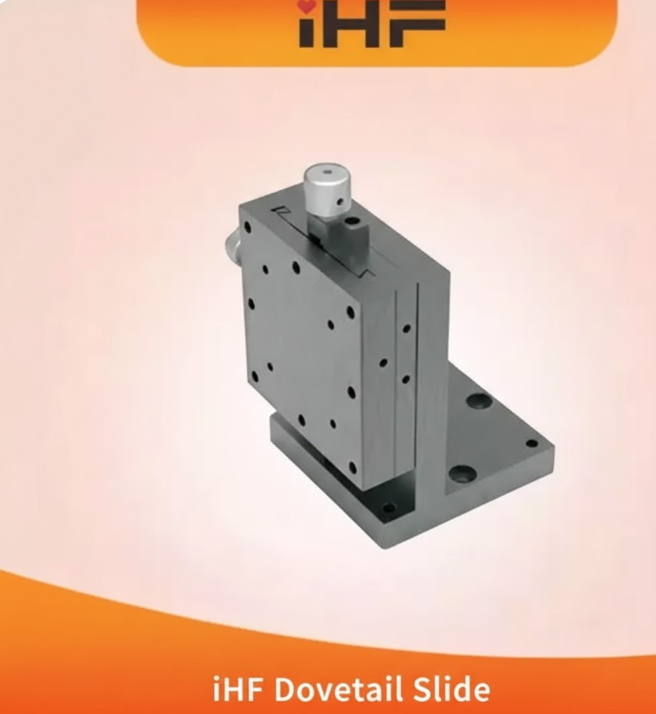

Направляющая iHF Dovetail Slide работает на основе механизма с взаимозацепляющимися внутренним и внешним пазами типа «ласточкин хвост». В отличие от линейных направляющих с катящимися элементами, эта конструкция использует скользящие контактные поверхности для направления и перемещения.
К основным механическим характеристикам относятся:
Стабильное линейное направление за счет геометрической взаимосвязи
Большая площадь контакта с несущей способностью
Внутреннее сопротивление боковому смещению
Предсказуемое поведение износа при непрерывной эксплуатации
Этот метод направляющих обеспечивает плавное и контролируемое движение, особенно в больших диапазонах перемещения, где системы роликовых направляющих могут столкнуться с проблемами выравнивания или высокой стоимостью.
Конструктивные преимущества: почему направляющие типа «ласточкин хвост» по-прежнему важны
Плавное движение с увеличенным ходом
Направляющие типа «ласточкин хвост» по своей природе хорошо подходят для перемещения на большие расстояния. Отсутствие элементов с рециркуляцией качения снижает сложность конструкции, что позволяет:
Более длительные непрерывные поездки
Последовательное поведение движения на расстоянии
Сниженная чувствительность к загрязнению
Простая конструкция, высокая надежность
Благодаря меньшему количеству внутренних компонентов, направляющая типа «ласточкин хвост» предлагает:
Эта простота напрямую приводит к снижению затрат на протяжении всего жизненного цикла, что является одной из ключевых причин широкого использования направляющих типа «ласточкин хвост» в производственном оборудовании.
Экономическая эффективность для промышленного масштаба
По сравнению с прецизионными линейными направляющими, направляющие типа «ласточкин хвост» представляют собой более экономичное решение, когда сверхвысокая точность позиционирования не требуется. Для производителей оборудования и системных интеграторов это позволяет лучше контролировать затраты без ущерба для функциональной надежности.
Типы приводных систем, предлагаемые компанией iHF Group
Для удовлетворения разнообразных эксплуатационных требований компания iHF Group предлагает направляющие типа «ласточкин хвост» с несколькими приводными механизмами, каждый из которых оптимизирован для определенных характеристик движения.

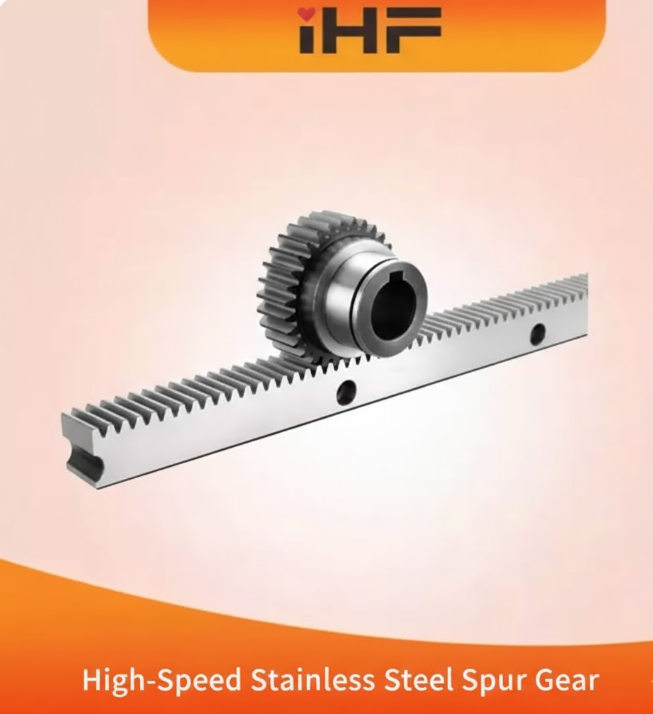

Реечный привод
Реечные системы особенно выгодны для направляющих типа «ласточкин хвост» с большим ходом.
Основные преимущества:
Компания iHF Group предлагает несколько моделей реечных механизмов, специально разработанных для работы с большим ходом стрелы, что делает их идеальными для крупноформатного оборудования и задач быстрой регулировки.
Привод подающего шнека
Направляющие типа «ласточкин хвост» с винтовым приводом обеспечивают:
Они широко используются в приспособлениях, инструментальных установках и регулировочных механизмах.
Винтовой привод
Винтовые приводы обеспечивают баланс между простотой и управляемостью, подходят для:
Применение при легких и средних нагрузках
Повторяющееся линейное движение
Экономически эффективные решения для автоматизации
Сценарии применения: где слайды iHF Dovetail демонстрируют свои преимущества
Операции по быстрому кормлению
Направляющие типа «ласточкин хвост» надежно работают в системах, требующих частого и быстрого линейного перемещения без необходимости высокой точности позиционирования.
Механизмы быстрой регулировки
В инструментальных, зажимных и позиционирующих приспособлениях возможность быстрой регулировки и надежной фиксации зачастую ценнее точности на микронном уровне.
Промышленное оборудование с большим ходом поршня
Крупногабаритная техника, системы перемещения материалов и вспомогательные модули движения выигрывают от увеличенной грузоподъемности реечных направляющих типа «ласточкин хвост».
Важный аспект проектирования: ограничения точности.
Несмотря на свою универсальность, направляющие типа «ласточкин хвост» iHF не рекомендуются для применений, требующих высокоточной позиционирования.
В силу характера их скользящего контакта:
Трение выше, чем в системах качения.
Повторяемость позиционирования ограничена.
Износ влияет на точность в долгосрочной перспективе.
Для применений, требующих жестких допусков, предпочтительным решением остаются шариковые винты или линейные направляющие. Компания iHF Group уделяет особое внимание правильному подбору оборудования для обеспечения оптимальной производительности системы.
Почему стоит выбрать решения iHF Group для соединения "ласточкин хвост"?
Компания iHF Group подходит к проектированию направляющих типа «ласточкин хвост» с практической инженерной точки зрения, уделяя особое внимание следующим аспектам:
Выбор привода в зависимости от области применения
Надежность конструкции при длительных поездках
Оптимизация соотношения затрат и эффективности
Стабильное качество производства
Вместо того чтобы позиционировать направляющие типа «ласточкин хвост» как универсальное решение, компания iHF Group предлагает специально разработанные модели, соответствующие промышленным реалиям.
Заключение: Практическое проектирование систем перемещения с использованием направляющих типа «ласточкин хвост» от iHF.
В промышленных системах перемещения эффективность определяется не только точностью. Для применений с большим ходом, быстрой подачей и интенсивными настройками направляющая типа «ласточкин хвост» iHF обеспечивает привлекательное сочетание плавного движения, простоты конструкции и экономической эффективности.
Предлагая различные типы приводов и специализированные конструкции с большим ходом, компания iHF Group гарантирует, что системы направляющих типа «ласточкин хвост» остаются актуальным и эффективным решением в современном промышленном оборудовании.
