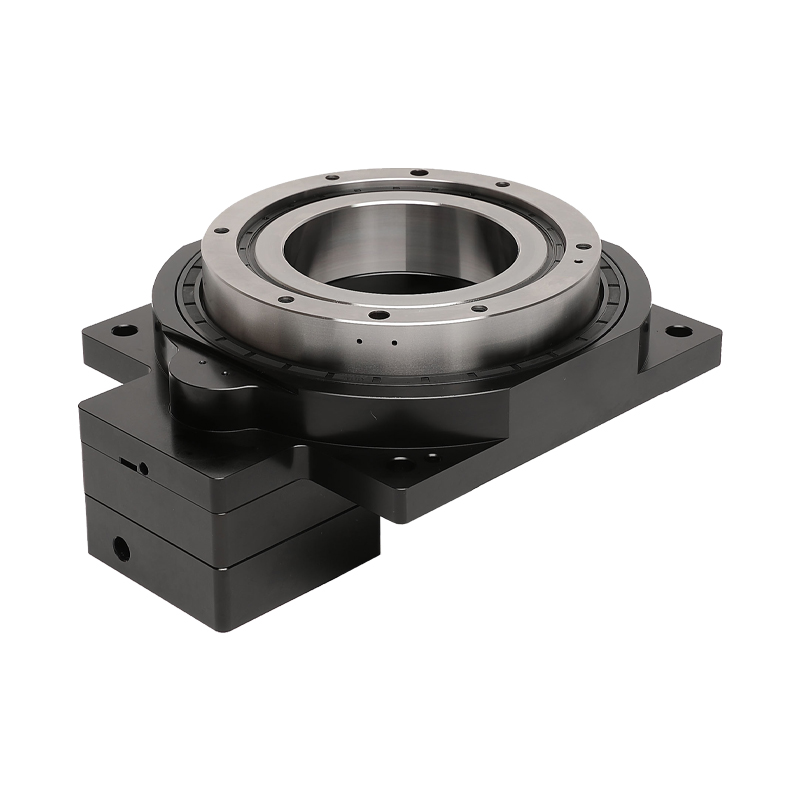

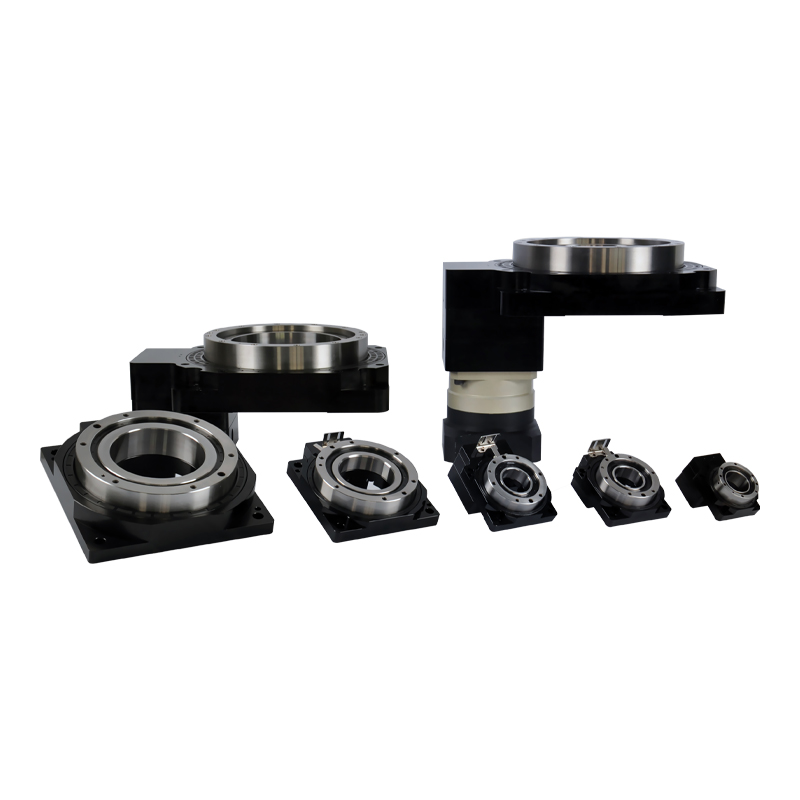

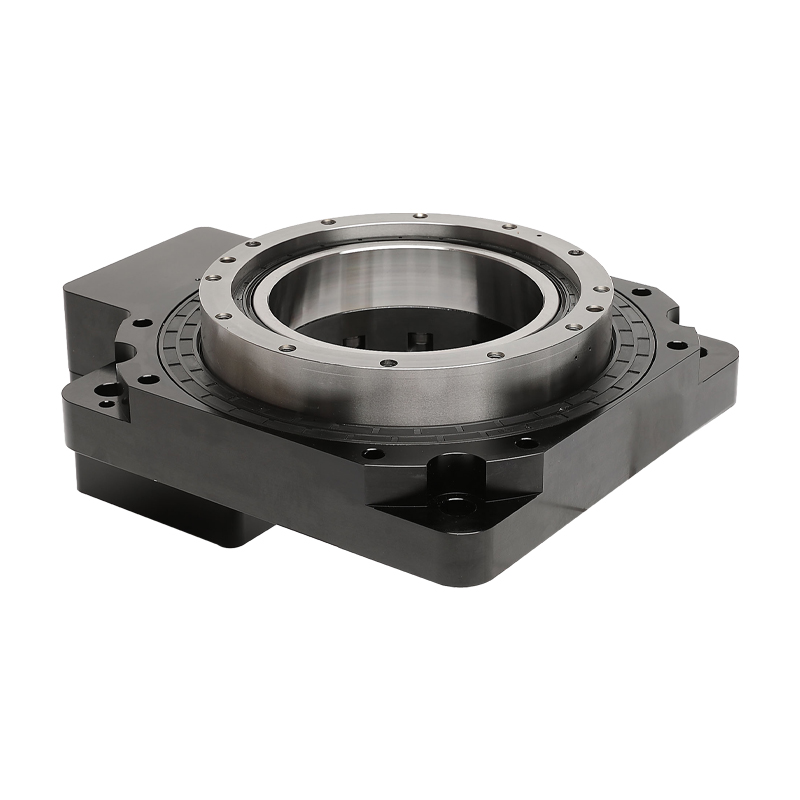

Высокоточная полая вращающаяся платформа: точность, надежность и производительность в промышленном масштабе.

Введение: Удовлетворение требований современной автоматизации

В передовой промышленной автоматизации точность и надежность имеют первостепенное значение. Робототехника, автоматизированные сборочные линии, системы контроля качества и станки с ЧПУ требуют вращающихся платформ, способных поддерживать строгую точность позиционирования, одновременно обеспечивая высокую грузоподъемность и стабильность работы. Высокоточная полая вращающаяся платформа отвечает этим критически важным требованиям, предлагая надежное и высокопроизводительное решение для инженеров, стремящихся к бескомпромиссной точности в компактном форм-факторе.

Совместимая с шаговыми двигателями NEMA 17 и серводвигателями переменного тока мощностью 50 Вт/100 Вт, а также предлагающая передаточные числа 5:1 или 10:1, эта платформа обеспечивает точное индексирование и повторяемое позиционирование с люфтом ≤1 угловой минуты и повторяемостью ±15 угловых секунд. Конструкция с сквозными отверстиями, высокопрочные поперечные роликовые подшипники и степень защиты IP40 позволяют адаптировать ее к распространенным промышленным условиям, обеспечивая долговременную производительность и надежность в эксплуатации.

Как платформа обеспечивает сверхточное позиционирование?

Точность — краеугольный камень автоматизации, и даже незначительные ошибки вращения могут поставить под угрозу качество продукции или эффективность системы. Высокоточная полая вращающаяся платформа обеспечивает исключительную точность благодаря:

●  Минимальный люфт: Благодаря люфту ≤1 угловой минуты платформа обеспечивает незначительное отклонение положения при изменении направления вращения. Это крайне важно для роботизированных манипуляторов, выполняющих задачи точной сборки или захвата и перемещения.

●  Высокая повторяемость: повторяемость ±15 угловых секунд гарантирует стабильное позиционирование на протяжении тысяч циклов, снижая суммарные ошибки на линиях крупносерийного производства.

Такая конструкция гарантирует предсказуемость, повторяемость и точность каждого движения — это крайне важно для высокотехнологичных промышленных применений, включая автоматизированные контрольно-измерительные столы, роботизированные манипуляторы и прецизионные системы поворотного индексирования.

Какие двигатели совместимы, и как это влияет на проектирование системы?

Универсальность платформы подтверждается ее совместимостью с различными типами двигателей:

●  Шаговые двигатели NEMA 17: Идеально подходят для низкоскоростных высокоточных приложений, где микрошаговое управление имеет важное значение. Шаговые двигатели позволяют инженерам поддерживать точное управление движением без сложных сервосистем.

●  Серводвигатели переменного тока мощностью 50 Вт/100 Вт: Подходят для динамичных сред, требующих более высоких скоростей вращения с контролируемым крутящим моментом. Интеграция сервоприводов обеспечивает более плавное ускорение и замедление, что делает платформу адаптируемой к быстродействующим промышленным процессам.

Благодаря поддержке различных вариантов двигателей, платформа позволяет инженерам адаптировать характеристики к требованиям своих приложений, оптимизируя крутящий момент, скорость и скорость отклика системы.

Как передаточные числа влияют на крутящий момент и скорость?

Благодаря передаточным отношениям 5:1 и 10:1, эта платформа позволяет инженерам эффективно балансировать крутящий момент и скорость вращения:

●  Передаточное отношение 5:1: Обеспечивает более высокую скорость вращения при сохранении точности, подходит для легких и средних нагрузок или высокоскоростных систем контроля.

●  Передаточное отношение 10:1: Увеличивает крутящий момент для работы с большими нагрузками, например, при вращении роботизированных приспособлений или прецизионных инструментов в условиях значительного сопротивления.

Такая гибкость позволяет использовать единую платформу для решения широкого спектра промышленных задач без перепроектирования системы или приобретения дополнительных вращающихся устройств.

Какие преимущества дает конструкция с сквозным отверстием?

Промышленная автоматизация часто требует сложной проводки для датчиков, энкодеров, пневматических линий и сигнальных кабелей. Конструкция данной платформы с выводами для монтажа компонентов упрощает эти задачи:

● Обеспечивает централизованный канал для кабелей, уменьшая беспорядок и риск механических помех.

●  Обеспечивает многоосевую интеграцию без помех для других компонентов станка.

Эта особенность делает платформу особенно подходящей для компактного оборудования, многоосевых роботизированных ячеек и автоматизированного контрольно-измерительного оборудования.

Каким образом роликовые подшипники с поперечным расположением роликов повышают долговечность подшипников?

Ключевым отличием этой платформы являются высокопрочные роликовые подшипники поперечной жесткости:

●  Выдерживает одновременные осевые, радиальные и моментные нагрузки.

●  Минимизирует вибрацию и вращательные колебания, повышая стабильность положения.

В тех областях применения, где критически важны стабильность, точность и несущая способность, например, в прецизионных поворотных столах с ЧПУ, системах контроля и шарнирах роботов, эти подшипники обеспечивают поддержание работоспособности платформы в течение длительного времени.

Подходит ли платформа для использования в промышленных условиях?

Да. Благодаря степени защиты IP40, платформа разработана для защиты от пыли и случайных механических воздействий, характерных для промышленных предприятий. Это обеспечивает:

●  Защита внутренних шестерен и подшипников от воздействия окружающей среды.

●  Надежная работа в производственных, сборочных и автоматизированных процессах.

●  Баланс между прочностью и удобством обслуживания, обеспечивающий доступность для планового осмотра и технического обслуживания.

Почему стоит выбрать высокоточную полую вращающуюся платформу вместо стандартных поворотных столов?

Инженеры-технологи часто спрашивают, почему эта платформа предпочтительнее обычных поворотных столов. Ключевые преимущества включают:

●  Высокая точность: люфт ≤1 угловая минута и повторяемость ±15 угловых секунд, недостижимые для большинства стандартных роторных решений.

●  Гибкость: Совместимость как с шаговыми, так и с серводвигателями, различные передаточные числа и возможность прокладки кабелей через отверстия для простой интеграции.

●  Долговечность: Поперечные роликовые подшипники и степень защиты IP40 обеспечивают стабильную работу в различных промышленных условиях.

●  Компактная конструкция: Обеспечивает высокую функциональность, не занимая чрезмерной площади или больших габаритов для размещения оборудования.

Благодаря сочетанию этих функций платформа упрощает настройку, повышает точность управления движением и увеличивает общую эффективность системы.

Практическое применение в промышленной автоматизации

Данная платформа предназначена для выполнения высокопроизводительных промышленных задач, в том числе:

●  Роботизированные манипуляторы и шарнирные системы: обеспечивают точное вращательное движение для задач захвата и перемещения, сборки или сварки.

●  Оборудование для контроля и испытаний: Обеспечивает точную ориентацию камер, датчиков и зондов в процессах контроля качества.

●  Автоматизированные производственные линии: Поддерживает многоосевую интеграцию и синхронизированное движение для высокоскоростных операций.

Благодаря своей адаптивности, эта технология позволяет инженерам применять ее в самых разных отраслях, от сборки электроники до автомобилестроения и высокоточной робототехники.

Заключение: Стратегические инвестиции для обеспечения точности и надежности.

Для промышленных производителей и инженеров по автоматизации высокоточная полая вращающаяся платформа представляет собой нечто большее, чем просто компонент — это стратегическая инвестиция. Она обеспечивает:

●  Сверхточное позиционирование и повторяемость движений.

●  Совместимость с различными типами двигателей и передаточными числами.

●  Надежная работа в стандартных промышленных условиях.

Эта платформа обеспечивает высокую производительность, надежность и гибкость. Выбор этого решения позволяет компаниям:

●  Повышение точности и повторяемости производственных процессов.

●  Сокращение времени простоя и упрощение технического обслуживания.

●  Обеспечение высокой производительности в сложных промышленных условиях.

●  Бесшовная интеграция в многоосевые автоматизированные системы.

Вкратце, высокоточная полая вращающаяся платформа предлагает инженерам компактное, надежное и точное решение, расширяющее возможности систем промышленной автоматизации.
