Позиция: Главная > Центр продуктов > ИХФ > Бесключевой шкив ГРМ > Высокомоментный безключевой фиксирующий шкив зубчатого ремня iHF для промышленного применения

Высокомоментный безключевой фиксирующий шкив зубчатого ремня iHF для промышленного применения

Productfeatures:

Высокая крутящая способность – равномерное усилие зажима обеспечивает надежную передачу крутящего момента для применений с высокими нагрузками и высокими скоростями.

Отсутствие люфта – жесткая посадка исключает зазор, улучшая синхронизацию и стабильность системы.

Простая установка – отсутствие пазов и установочных винтов; быстрая установка и демонтаж без специальных инструментов.

Защита вала – предотвращает повреждение поверхности вала, продлевая срок службы компонентов.

Высокая точность – оптимизированная конструкция зубьев гарантирует точную синхронизацию и плавную работу.

Высокомоментный шкив зубчатого ремня iHF с бесключевой фиксацией разработан для удовлетворения высоких требований современной промышленной передачи энергии. Благодаря прочной конструкции с бесключевым зажимом он обеспечивает превосходную крутящую способность, высокую точность и надежную работу в широком диапазоне применений.

Высокомоментный безключевой фиксирующий шкив зубчатого ремня iHF для промышленного применения
Высокомоментный безключевой фиксирующий шкив зубчатого ремня iHF для промышленного применения
Высокомоментный безключевой фиксирующий шкив зубчатого ремня iHF для промышленного применения
Высокомоментный безключевой фиксирующий шкив зубчатого ремня iHF для промышленного применения
Высокомоментный безключевой фиксирующий шкив зубчатого ремня iHF для промышленного применения
Высокомоментный безключевой фиксирующий шкив зубчатого ремня iHF для промышленного применения
Высокомоментный безключевой фиксирующий шкив зубчатого ремня iHF для промышленного применения
Получите бесплатную оценку

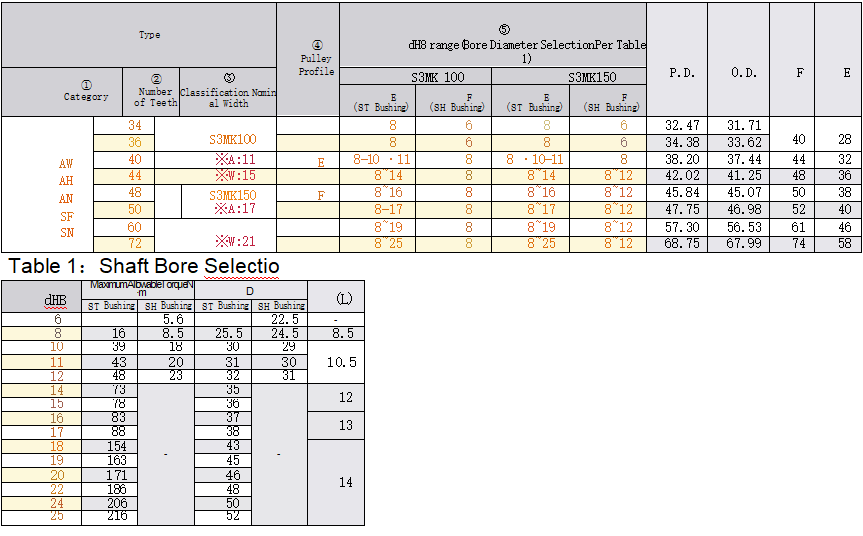

Шкив зубчатого ремня без ключа, высокомоментный, S3M

ТипМатериалОбработка поверхности
Ширина ремня: 10 ммШирина ремня: 15 ммШкивФланецВтулкаШкивФланецВтулка
А: 11 Вт: 15А: 17 Ш: 21
AW**S3MK100AW**S3MK15060616061S45CНатуральное анодированиеЧерное оксидное покрытие
AH**S3MK100AH**S3MK150Твердое анодирование
АН**С3МК100АН**С3МК150Никелирование
SF**S3MK100SF**S3MK150S45CSPCCS45CЧерное оксидное покрытие
SN**S3MK100SN**S3MK150Никелирование

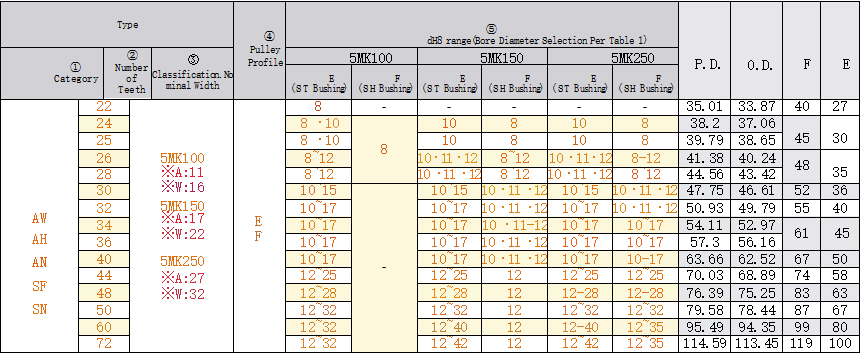

Шкив зубчатого ремня без ключа, высокомоментный S5M

ТипМатериалОбработка поверхности
Ширина ремня: 10 ммШирина ремня: 15 ммШирина ремня: 25 ммШкивФланецВтулкаШкивФланецВтулка
А: 11 Вт: 16А: 17 Вт: 22А: 27 Вт: 32
AW**S5MK100AW**S5MK150AW**S5MK25060616061S45CНатуральное анодированиеЧерное оксидное покрытие
AH**S5MK100AH**S5MK150AH**S5MK250Твердое анодирование
AN**S5MK100AN**S5MK150AN**S5MK250Никелирование
SF**S5MK100SF**S5MK150SF**S5MK250S45CSPCCS45CЧерное оксидное покрытие
SN**S5MK100SN**S5MK150SN**S5MK250Никелирование

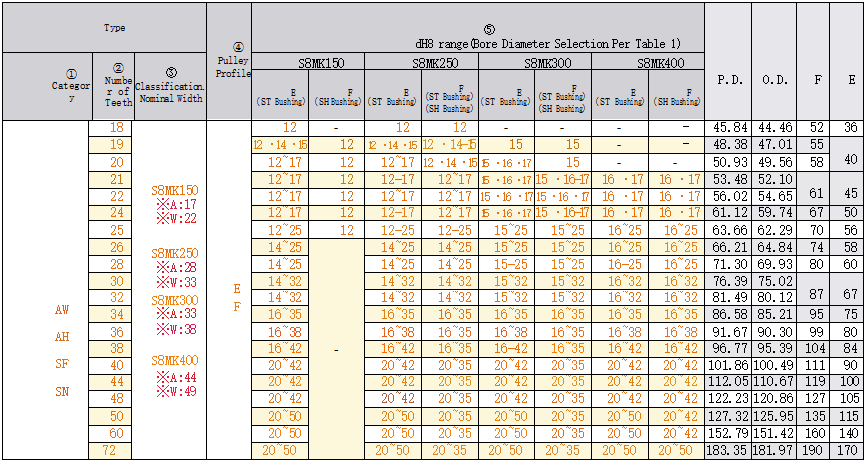

Шкив зубчатого ремня без ключа, высокомоментный S8M

ТипМатериалОбработка поверхности
Ширина ремня: 15 ммШирина ремня: 25 ммШирина ремня: 30 ммШирина ремня: 40 ммШкивФланецВтулкаШкивФланецВтулка
А: 17 Вт: 22А: 28 Вт: 33А: 33 Ш: 38А: 44 Вт: 49
AW**S8MK150AW**S8MK250AW**S8MK300AW**S8MK40060616061S45CНатуральное анодированиеЧерное оксидное покрытие
AH**S8MK150AH**S8MK250AH**S8MK300AH**S8MK400Твердое анодирование
SF**S8MK150SF**S8MK250SF**S8MK300SF**S8MK400S45CSPCCS45CЧерное оксидное покрытие
SN**S8MK150SN**S8MK250SN**S8MK300SN**S8MK400Никелирование

Шкив зубчатого ремня без ключа, высокомоментный HTD3M

ТипМатериалОбработка поверхности
Ширина ремня: 10 ммШирина ремня: 15 ммШкивФланецВтулкаШкивФланецВтулка
А: 11 Вт: 15А: 17 Ш: 21
AW**3MK100AW**3MK15060616061S45CНатуральное анодированиеЧерное оксидное покрытие
AH**3MK100AH**3MK150Твердое анодирование
АН**3МК100АН**3МК150Никелирование
SF**3MK100SF**3MK150S45CS45CS45CЧерное оксидное покрытие
SN**3MK100SN**3MK150Никелирование

Шкив зубчатого ремня без ключа, высокомоментный HTD5M

ТипМатериалОбработка поверхности
Ширина ремня: 10 ммШирина ремня: 15 ммШирина ремня: 25 ммШкивФланецВтулкаШкивФланецВтулка
А: 11 Вт: 16А: 17 Вт: 22А: 27 Вт: 32
AW**5MK100AW**5MK150AW**5MK25060616061S45CНатуральное анодированиеЧерное оксидное покрытие
AH**5MK100AH**5MK150AH**5MK250Твердое анодирование
АН**5МК100АН**5МК150АН**5МК250Никелирование
SF**5MK100SF**5MK150SF**5MK250S45CSPCCS45CЧерное оксидное покрытие
SN**5MK100SN**5MK150SN**5MK250Никелирование

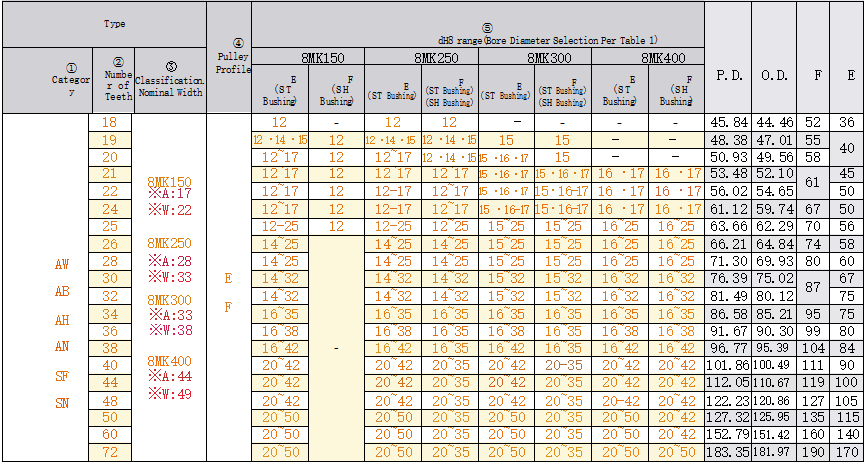

Шкив зубчатого ремня без ключа, высокомоментный HTD8M

ТипМатериалОбработка поверхности
Ширина ремня: 15 ммШирина ремня: 25 ммШирина ремня: 30 ммШирина ремня: 40 ммШкивФланецВтулкаШкивФланецВтулка
А: 17 Вт: 22А: 28 Вт: 33А: 33 Ш: 38А: 44 Вт: 49
AW**8MK150AW**8MK250AW**8MK300AW**8MK40060616061S45CНатуральное анодированиеЧерное оксидное покрытие
AB**8MK150AB**8MK250AB**8MK300AB**8MK400Черное анодирование
AH**8MK150AH**8MK250AH**8MK300AH**8MK400Твердое анодирование
АН**8МК150АН**8МК250АН**8МК300АН**8МК400Никелирование
SF**8MK150SF**8MK250SF**8MK300SF**8MK400S45CSPCCS45CЧерное оксидное покрытие
SN**8MK150SN**8MK250SN**8MK300SN**8MK400Никелирование

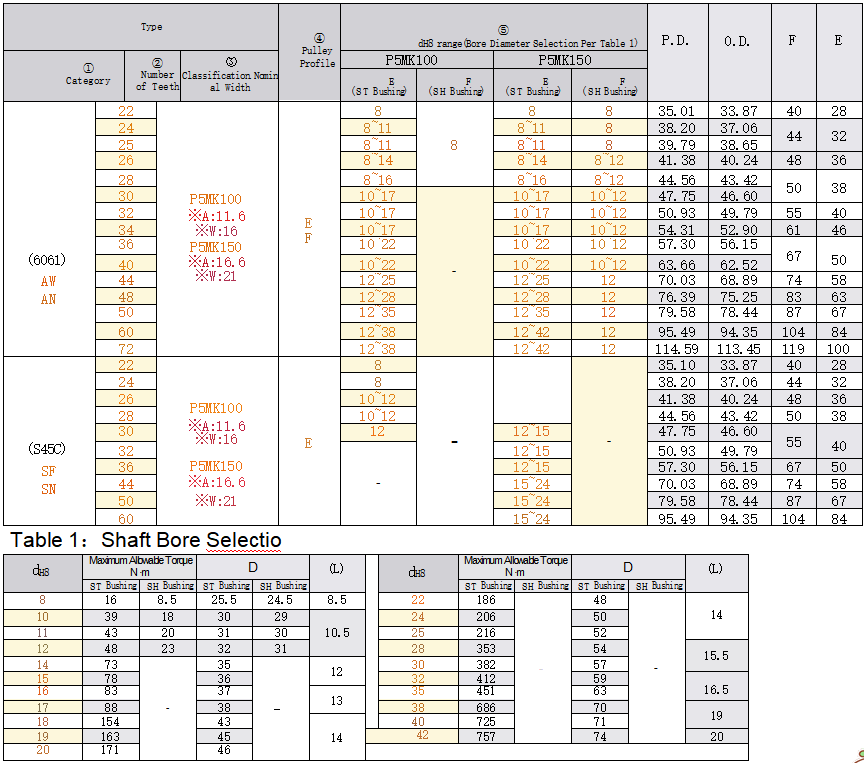

Шкив зубчатого ремня без ключа, высокомоментный P5M

ТипМатериалОбработка поверхности
Ширина ремня: 10 ммШирина ремня: 15 ммШкивФланецВтулкаШкивФланецВтулка
А: 11,6 Вт: 16А: 16,6 Вт: 21
AW**P5MK100AW**P5MK15060616061S45CНатуральное анодированиеЧерное оксидное покрытие
АН**П5МК100АН**П5МК150Никелирование
SF**P5MK100SF**P5MK150S45CS45CS45CЧерное оксидное покрытие
SN**P5MK100SN**P5MK150Никелирование

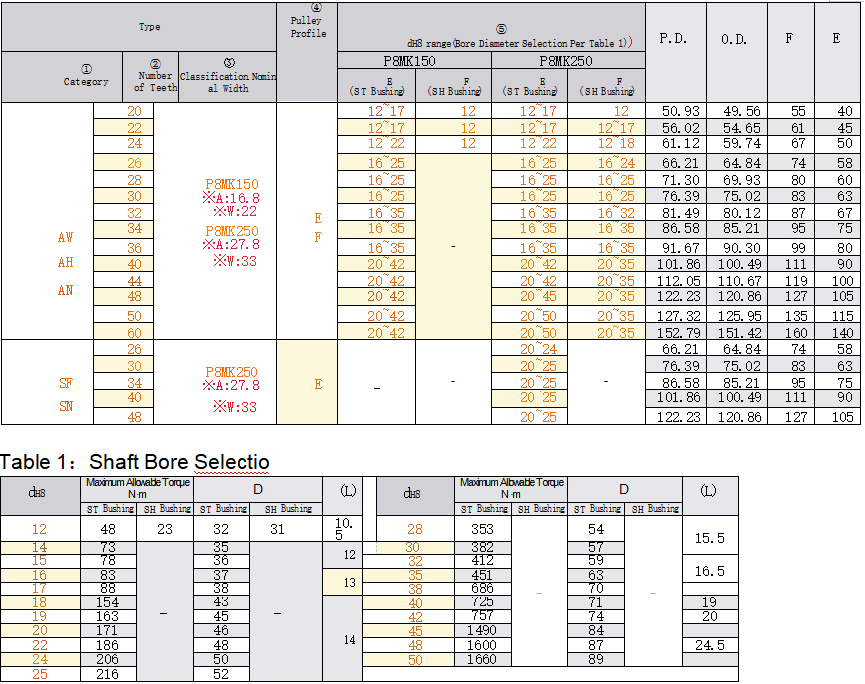

Шкив зубчатого ремня без ключа, высокомоментный P8M

ТипМатериалОбработка поверхности
Ширина ремня: 15 ммШирина ремня: 25 ммШкивФланецВтулкаШкивФланецВтулка
А: 16,8 Вт: 22А: 27,8 Вт: 33
AW**P8MK150AW**P8MK25060616061S45CНатуральное анодированиеЧерное оксидное покрытие
AH**P8MK150AH**P8MK250Твердое анодирование
АН**П8МК150АН**П8МК250Никелирование
 -SF**P8MK250S45CS45CS45CЧерное оксидное покрытие
 -SN**P8MK250Никелирование

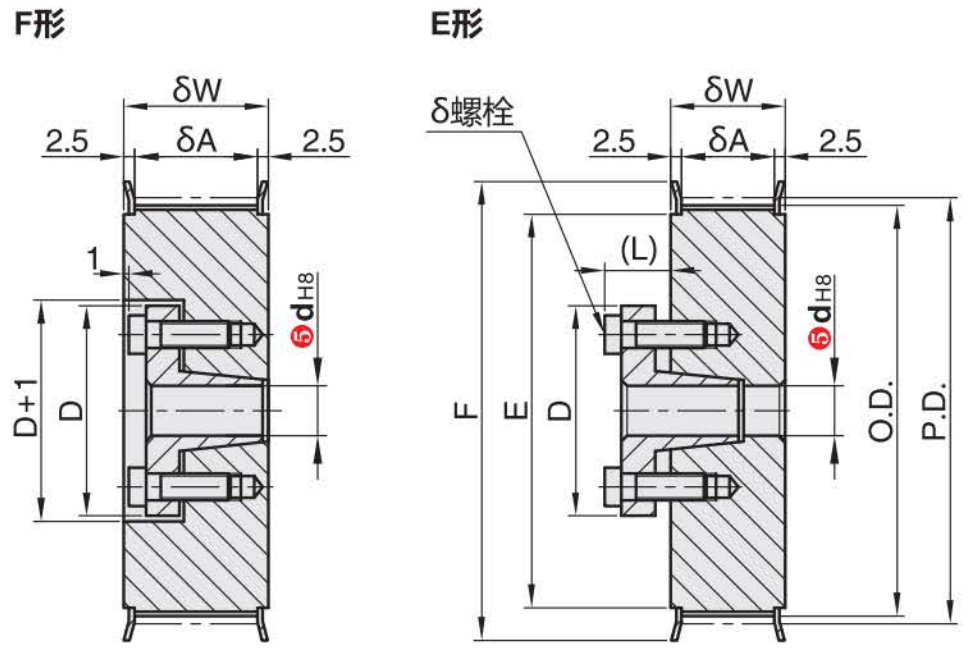

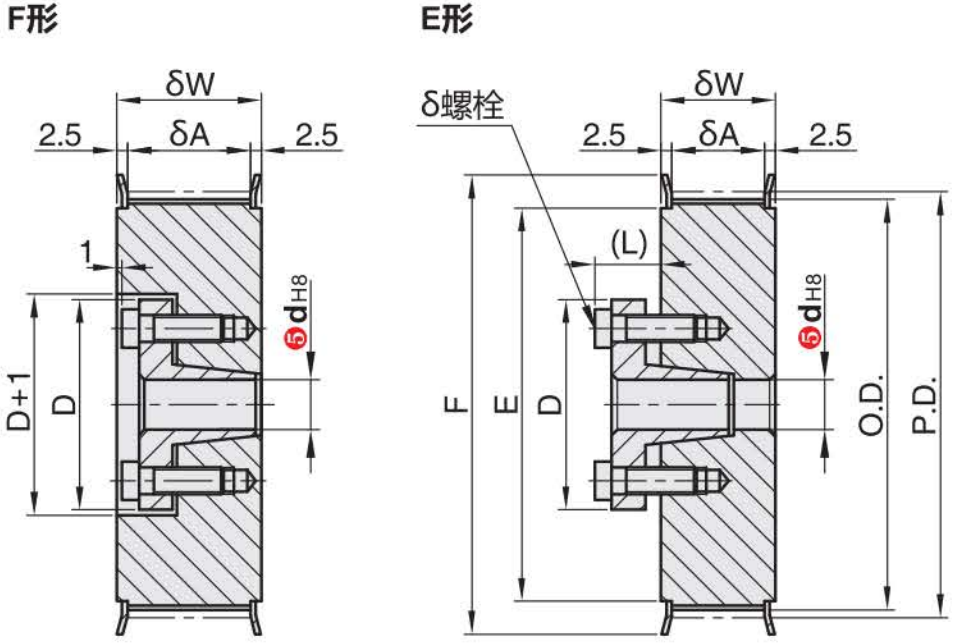

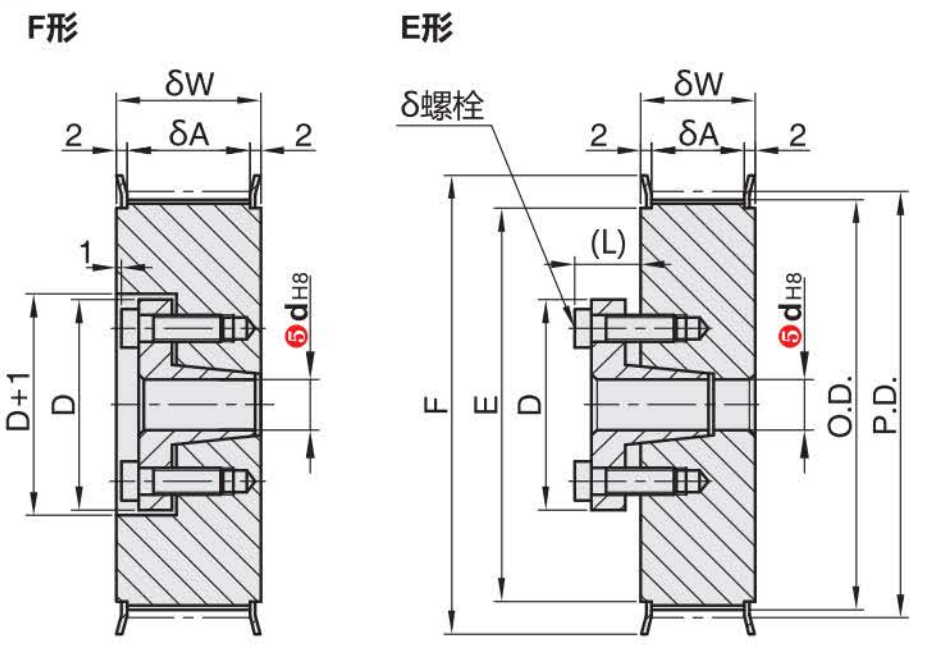

Шкив зубчатого ремня без ключа, высокомоментный, S3M


Шкив зубчатого ремня без ключа, высокомоментный S5M


image.png  image.png

Шкив зубчатого ремня без ключа, высокомоментный S8M



Шкив зубчатого ремня без ключа, высокомоментный HTD3M


Шкив зубчатого ремня без ключа, высокомоментный HTD5M



Шкив зубчатого ремня без ключа, высокомоментный HTD8M


image.png      image.png

Шкив зубчатого ремня без ключа, высокомоментный P5M


Шкив зубчатого ремня без ключа, высокомоментный P8M


Шкив зубчатого ремня без ключа, высокомоментный, S3M

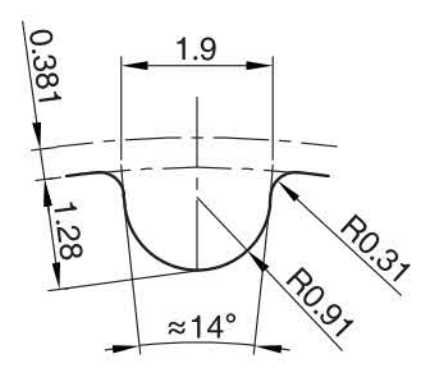

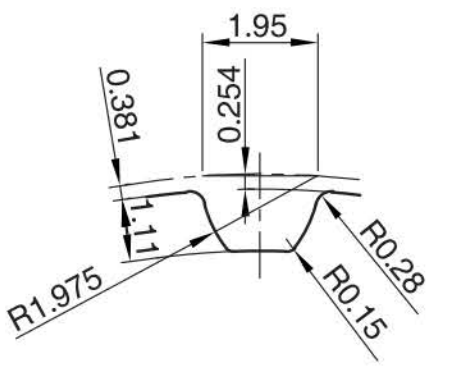

                                                                                                                          ④ Профиль шкива


Размеры зубчатой ​​канавки незначительно различаются в зависимости от количества зубьев. Шаг зубьев: (3 мм)

  • Фланцы скреплены заклепками. Уточните количество и размер болтов.

  • Внутренняя поверхность отверстия вала может не подвергаться поверхностной обработке.

  • Втулки выпускаются двух типов: ST и SH.

Шкив зубчатого ремня без ключа, высокомоментный S5M

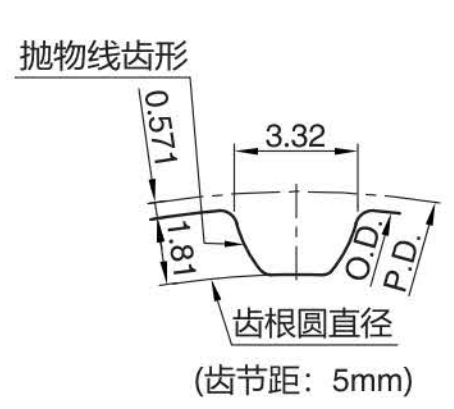

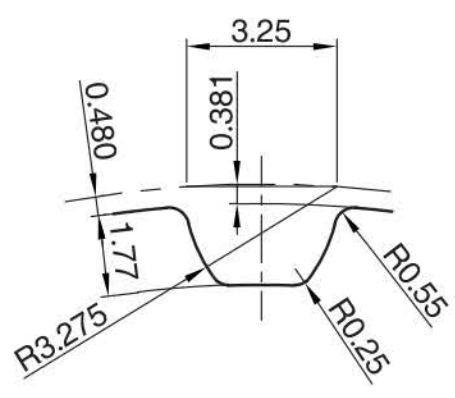

                                                                                                             ④ Профиль шкива


Размеры зубчатой ​​канавки незначительно различаются в зависимости от количества зубьев. Шаг зубьев: (5 мм)

  • Фланец приклепан.

  • Внутренняя поверхность отверстия вала может не подвергаться поверхностной обработке.

  • Размер Y (внутренний) относится к валам диаметром 12 мм и более.

  • С втулкой MLM.

Шкив зубчатого ремня без ключа, высокомоментный S8M

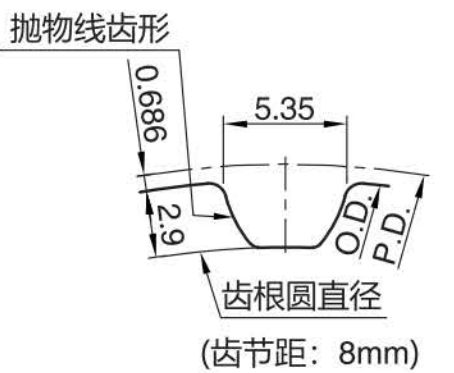

                                                                                                          ④ Профиль шкива


Размеры зубчатой ​​канавки незначительно различаются в зависимости от количества зубьев. Шаг зубьев: (8 мм)

  • Фланцы скреплены заклепками. Уточните количество и размер болтов.

  • Внутренняя поверхность отверстия вала может не подвергаться поверхностной обработке.

  • Втулки выпускаются двух типов: ST и SH.

Шкив зубчатого ремня без ключа, высокомоментный HTD3M

                                                                                                   ④ Профиль шкива


Размеры зубчатой ​​канавки незначительно различаются в зависимости от количества зубьев. Шаг зубьев: (3 мм)

  • Фланцы скреплены заклепками. Уточните количество и размер болтов.

  • Внутренняя поверхность отверстия вала может не подвергаться поверхностной обработке.

  • Втулки выпускаются двух типов: ST и SH.

Шкив зубчатого ремня без ключа, высокомоментный HTD5M

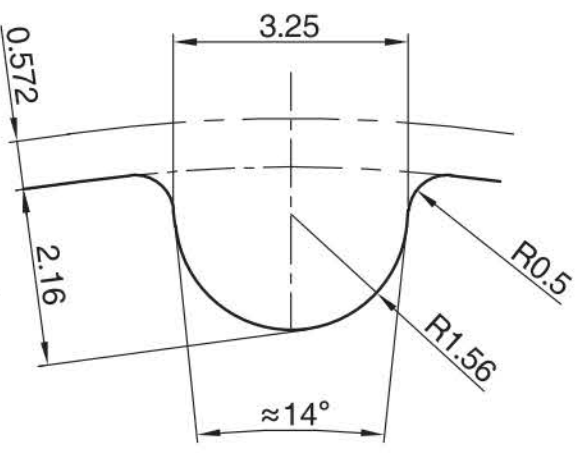

                                                                                                                                              ④ Профиль шкива


Размеры зубчатой ​​канавки незначительно различаются в зависимости от количества зубьев. Шаг зубьев: (5 мм)

  • Фланцы скреплены заклепками. Уточните количество и размер болтов.

  • Внутренняя поверхность отверстия вала может не подвергаться поверхностной обработке.

  • Втулки выпускаются двух типов: ST и SH.

Шкив зубчатого ремня без ключа, высокомоментный HTD8M

                                                                                                                                            ④ Профиль шкива


Размеры зубчатой ​​канавки незначительно различаются в зависимости от количества зубьев. Шаг зубьев: (8 мм)

  • Фланцы скреплены заклепками. Подтвердите количество и размер болтов.

  • Внутренняя поверхность отверстия вала может не подвергаться поверхностной обработке.

  • Втулки выпускаются двух типов: ST и SH.

Шкив зубчатого ремня без ключа, высокомоментный P5M

                                                                                                                ④ Профиль шкива


Размеры зубчатой ​​канавки незначительно различаются в зависимости от количества зубьев. Шаг зубьев: (5 мм)

  • Фланцы скреплены заклепками. Уточните количество и размер болтов.

  • Внутренняя поверхность отверстия вала может не подвергаться поверхностной обработке.

  • Втулки выпускаются двух типов: ST и SH.

Шкив зубчатого ремня без ключа, высокомоментный P8M

                                                                                                               ④ Профиль шкива


Размеры зубчатой ​​канавки незначительно различаются в зависимости от количества зубьев. Шаг зубьев: (8 мм)

  • Фланцы скреплены заклепками. Уточните количество и размер болтов.

  • Внутренняя поверхность отверстия вала может не подвергаться поверхностной обработке.

  • Втулки выпускаются двух типов: ST и SH.
